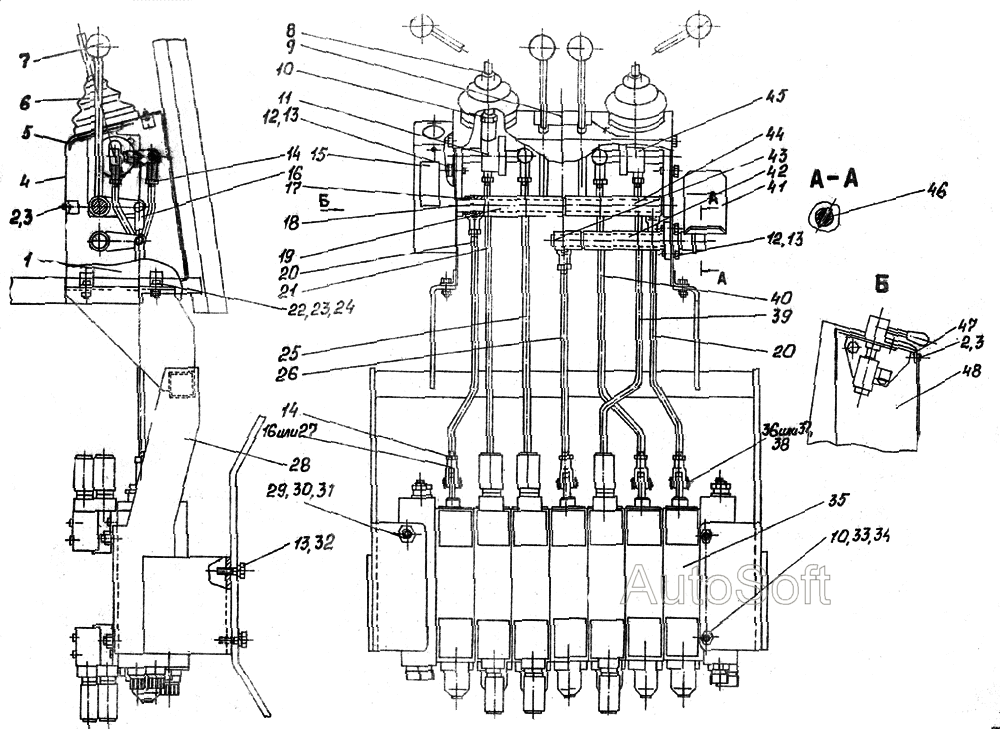

Керування екскаваційним обладнанням
100%
Назва деталі
Короб
Заводський номер
94.0170.300
Кількість на модель
1
№
1
Назва деталі
Гвинт
Заводський номер
BM5-6gх12.58.019 ГОСТ 17473-80
Кількість на модель
6
№
2
Назва деталі
Диск
Заводський номер
5.65Г.019 ГОСТ 6402-70
Кількість на модель
6
№
3
Назва деталі
Панель
Заводський номер
05.0513.000
Кількість на модель
1
№
4
Назва деталі
Ущільнювач
Заводський номер
05.0510.008
Кількість на модель
2
№
5
Назва деталі
Чохол захисний
Заводський номер
10.0805.004
Кількість на модель
2
№
6
Назва деталі
Ручка
Заводський номер
7062-0329 А31.0105.01-89
Кількість на модель
4
№
7
Назва деталі
Важіль
Заводський номер
05.0510.009
Кількість на модель
2
№
8
Назва деталі
Таблиця
Заводський номер
05.0540.015
Кількість на модель
1
№
9
Назва деталі
Горіх
Заводський номер
М12-6Н.5.019 ГОСТ 5915-70
Кількість на модель
1
№
10
Назва деталі
Шарнір.
Заводський номер
05.0511.000
Кількість на модель
1
№
11
Назва деталі
Болт
Заводський номер
M10-6gx20.58.019 ГОСТ 7798-78
Кількість на модель
6
№
12
Назва деталі
Шайба
Заводський номер
10.65Г.019 ГОСТ 6402-70
Кількість на модель
10
№
13
Назва деталі
Горіх
Заводський номер
М10х1,25-6Н.5.019 ГОСТ 5915-70
Кількість на модель
14
№
14
Назва деталі
Таблиця
Заводський номер
66.0170.003
Кількість на модель
1
№
15
Назва деталі
Виделка.
Заводський номер
94.0260.004
Кількість на модель
10
№
16
Назва деталі
Втулка
Заводський номер
15.0260.013-01
Кількість на модель
12
№
17
Назва деталі
Ось
Заводський номер
15.0260.012
Кількість на модель
1
№
18
Назва деталі
Важіль
Заводський номер
05.0510.100
Кількість на модель
1
№
19
Назва деталі
Тяга
Заводський номер
72.0170.001-05
Кількість на модель
2
№
20
Назва деталі
Тяга
Заводський номер
72.0170.001
Кількість на модель
1
№
21
Назва деталі
Болт
Заводський номер
M8-6gx20.58.019 ГОСТ 7798-78
Кількість на модель
4
№
22
Назва деталі
Горіх
Заводський номер
М8-6Н.5.019 ГОСТ 5915-70
Кількість на модель
4
№
23
Назва деталі
Шайба
Заводський номер
8.65Г.019 Г0СТ 6402-70
Кількість на модель
4
№
24
Назва деталі
Тяга
Заводський номер
72.0170.001-01
Кількість на модель
1
№
25
Назва деталі
Тяга
Заводський номер
72.0170.001-02
Кількість на модель
1
№
26
Назва деталі
Виделка.
Заводський номер
11-10/1МН2922-61
Кількість на модель
10
№
27
Назва деталі
Кронштейн
Заводський номер
72.0170.100
Кількість на модель
1
№
28
Назва деталі
Гвинт
Заводський номер
M16-6gх95.58.019 ГОСТ 7798-78
Кількість на модель
1
№
29
Назва деталі
Горіх
Заводський номер
М16-6Н.5.019 ГОСТ 5915-70
Кількість на модель
1
№
30
Назва деталі
Диск
Заводський номер
16.65Г.019 ГОСТ 6402-70
Кількість на модель
1
№
31
Назва деталі
Болт
Заводський номер
M10-6gx35.58.019.ГОCT 7798-78
Кількість на модель
4
№
32
Назва деталі
Болт
Заводський номер
M12-6gx115.58.019 ГОСТ 7798-78
Кількість на модель
2
№
33
Назва деталі
Диск
Заводський номер
12.65Г.019 ГОСТ 6402-70
Кількість на модель
2
№
34
Назва деталі
Гідророзподільник
Заводський номер
72.9001.000-01
Кількість на модель
1
№
35
Назва деталі
Ось
Заводський номер
15.0260.021
Кількість на модель
10
№
36
Назва деталі
Ось
Заводський номер
2-10d11x40.45 Ц9Хр ГОСТ 9650-80
Кількість на модель
10
№
37
Назва деталі
Шплінт
Заводський номер
2.5x16.019 ГОСТ 397-79
Кількість на модель
10
№
38
Назва деталі
Тяга
Заводський номер
72.0170.001-04
Кількість на модель
1
№
39
Назва деталі
Тяга
Заводський номер
72.0170.001-03
Кількість на модель
1
№
40
Назва деталі
Педаль
Заводський номер
66.0170.300
Кількість на модель
1
№
41
Назва деталі
Напрямна
Заводський номер
05.0510.400
Кількість на модель
1
№
42
Назва деталі
Ось
Заводський номер
05.0510.300
Кількість на модель
1
№
43
Назва деталі
Важіль
Заводський номер
05.0510.100-01
Кількість на модель
1
№
44
Назва деталі
Шарнір.
Заводський номер
05.0511.000-01
Кількість на модель
1
№
45
Назва деталі
Штифт
Заводський номер
6х30 ГОСТ 3129-70
Кількість на модель
1
№
46
Назва деталі
Кронштейн
Заводський номер
94.0170.200
Кількість на модель
1
№
47
Назва деталі
Кожух
Заводський номер
94.0170.001
Кількість на модель
1
№
48
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Короб | 94.0170.300 | 1 | 1 | 1 | |||
| 2 | Гвинт | BM5-6gх12.58.019 ГОСТ 17473-80 | 6 | 6 | 2 | |||
| 3 | Диск | 5.65Г.019 ГОСТ 6402-70 | 6 | 6 | 3 | |||
| 4 | Панель | 05.0513.000 | 1 | 1 | 4 | |||
| 5 | Ущільнювач | 05.0510.008 | 2 | 2 | 5 | |||
| 6 | Чохол захисний | 10.0805.004 | 2 | 2 | 6 | |||
| 7 | Ручка | 7062-0329 А31.0105.01-89 | 4 | 4 | 7 | |||
| 8 | Важіль | 05.0510.009 | 2 | 2 | 8 | |||
| 9 | Таблиця | 05.0540.015 | 1 | 1 | 9 | |||
| 10 | Горіх | М12-6Н.5.019 ГОСТ 5915-70 | 1 | 1 | 10 | |||
| 11 | Шарнір. | 05.0511.000 | 1 | 1 | 11 | |||
| 12 | Болт | M10-6gx20.58.019 ГОСТ 7798-78 | 6 | 6 | 12 | |||
| 13 | Шайба | 10.65Г.019 ГОСТ 6402-70 | 10 | 10 | 13 | |||
| 14 | Горіх | М10х1,25-6Н.5.019 ГОСТ 5915-70 | 14 | 14 | 14 | |||
| 15 | Таблиця | 66.0170.003 | 1 | 1 | 15 | |||
| 16 | Виделка. | 94.0260.004 | 10 | 10 | 16 | |||
| 17 | Втулка | 15.0260.013-01 | 12 | 12 | 17 | |||
| 18 | Ось | 15.0260.012 | 1 | 1 | 18 | |||
| 19 | Важіль | 05.0510.100 | 1 | 1 | 19 | |||
| 20 | Тяга | 72.0170.001-05 | 2 | 2 | 20 | |||
| 21 | Тяга | 72.0170.001 | 1 | 1 | 21 | |||
| 22 | Болт | M8-6gx20.58.019 ГОСТ 7798-78 | 4 | 4 | 22 | |||
| 23 | Горіх | М8-6Н.5.019 ГОСТ 5915-70 | 4 | 4 | 23 | |||
| 24 | Шайба | 8.65Г.019 Г0СТ 6402-70 | 4 | 4 | 24 | |||
| 25 | Тяга | 72.0170.001-01 | 1 | 1 | 25 | |||
| 26 | Тяга | 72.0170.001-02 | 1 | 1 | 26 | |||
| 27 | Виделка. | 11-10/1МН2922-61 | 10 | 10 | 27 | |||
| 28 | Кронштейн | 72.0170.100 | 1 | 1 | 28 | |||
| 29 | Гвинт | M16-6gх95.58.019 ГОСТ 7798-78 | 1 | 1 | 29 | |||
| 30 | Горіх | М16-6Н.5.019 ГОСТ 5915-70 | 1 | 1 | 30 | |||
| 31 | Диск | 16.65Г.019 ГОСТ 6402-70 | 1 | 1 | 31 | |||
| 32 | Болт | M10-6gx35.58.019.ГОCT 7798-78 | 4 | 4 | 32 | |||
| 33 | Болт | M12-6gx115.58.019 ГОСТ 7798-78 | 2 | 2 | 33 | |||
| 34 | Диск | 12.65Г.019 ГОСТ 6402-70 | 2 | 2 | 34 | |||
| 35 | Гідророзподільник | 72.9001.000-01 | 1 | 1 | 35 | |||
| 36 | Ось | 15.0260.021 | 10 | 10 | 36 | |||
| 37 | Ось | 2-10d11x40.45 Ц9Хр ГОСТ 9650-80 | 10 | 10 | 37 | |||
| 38 | Шплінт | 2.5x16.019 ГОСТ 397-79 | 10 | 10 | 38 | |||
| 39 | Тяга | 72.0170.001-04 | 1 | 1 | 39 | |||
| 40 | Тяга | 72.0170.001-03 | 1 | 1 | 40 | |||
| 41 | Педаль | 66.0170.300 | 1 | 1 | 41 | |||
| 42 | Напрямна | 05.0510.400 | 1 | 1 | 42 | |||
| 43 | Ось | 05.0510.300 | 1 | 1 | 43 | |||
| 44 | Важіль | 05.0510.100-01 | 1 | 1 | 44 | |||
| 45 | Шарнір. | 05.0511.000-01 | 1 | 1 | 45 | |||
| 46 | Штифт | 6х30 ГОСТ 3129-70 | 1 | 1 | 46 | |||
| 47 | Кронштейн | 94.0170.200 | 1 | 1 | 47 | |||
| 48 | Кожух | 94.0170.001 | 1 | 1 | 48 |
