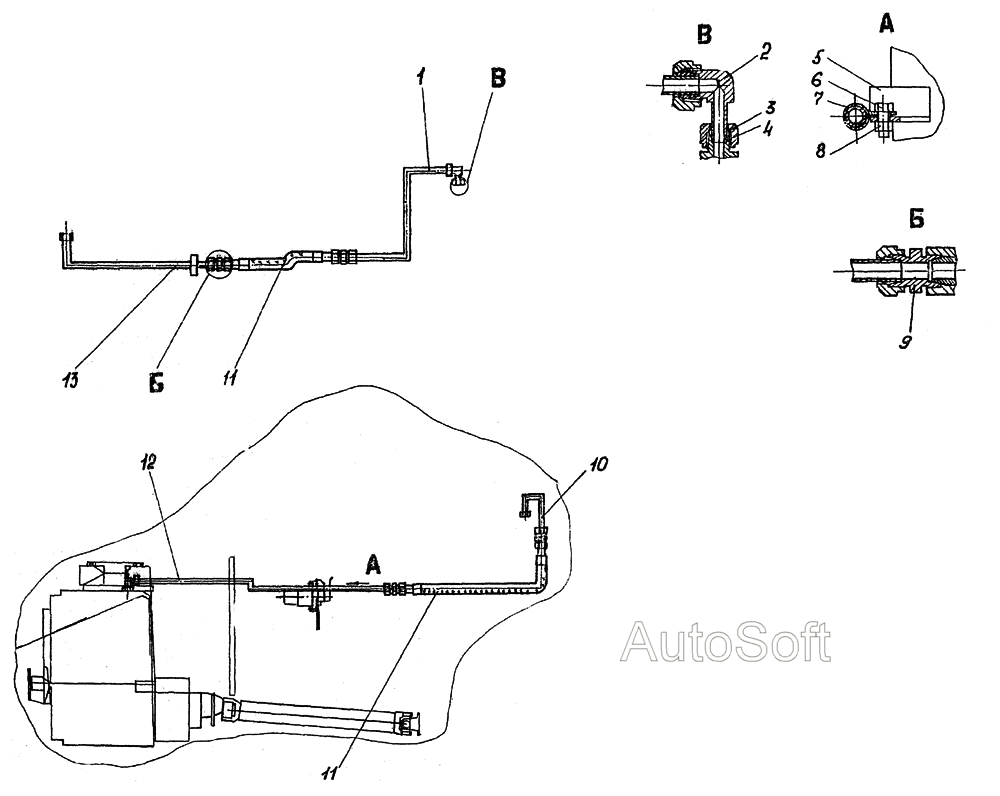

Гідророзводка охолодження ГМП
100%
Назва деталі
Труба
Заводський номер
72.0100.721
Кількість на модель
1
№
1
Назва деталі
Штуцер кутовий
Заводський номер
18.0270.009
Кількість на модель
1
№
2
Назва деталі
КІЛЬЦО
Заводський номер
10.1904.003
Кількість на модель
9
№
3
Назва деталі
Гайка з накидним ключем
Заводський номер
10.1904.006
Кількість на модель
9
№
4
Назва деталі
Кронштейн
Заводський номер
72.0100.701
Кількість на модель
1
№
5
Назва деталі
Болт
Заводський номер
М8-6gх20.58.019 ГОСТ 7798-70
Кількість на модель
1
№
6
Назва деталі
Хомут
Заводський номер
09.2100.027
Кількість на модель
1
№
7
Назва деталі
Горіх
Заводський номер
М8-6Н.05.019 ГОСТ 5915-70
Кількість на модель
1
№
8
Назва деталі
Штуцер
Заводський номер
10.1905.066
Кількість на модель
4
№
9
Назва деталі
Труба
Заводський номер
72.0100.721-03
Кількість на модель
1
№
10
Назва деталі
Рукав
Заводський номер
50.0000.150-03
Кількість на модель
2
№
11
Назва деталі
Труба
Заводський номер
72.0100.721-02
Кількість на модель
1
№
12
Назва деталі
Труба
Заводський номер
72.0100.721-01
Кількість на модель
1
№
13
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Труба | 72.0100.721 | 1 | 1 | 1 | |||
| 2 | Штуцер кутовий | 18.0270.009 | 1 | 1 | 2 | |||
| 3 | КІЛЬЦО | 10.1904.003 | 9 | 9 | 3 | |||
| 4 | Гайка з накидним ключем | 10.1904.006 | 9 | 9 | 4 | |||
| 5 | Кронштейн | 72.0100.701 | 1 | 1 | 5 | |||
| 6 | Болт | М8-6gх20.58.019 ГОСТ 7798-70 | 1 | 1 | 6 | |||
| 7 | Хомут | 09.2100.027 | 1 | 1 | 7 | |||
| 8 | Горіх | М8-6Н.05.019 ГОСТ 5915-70 | 1 | 1 | 8 | |||
| 9 | Штуцер | 10.1905.066 | 4 | 4 | 9 | |||
| 10 | Труба | 72.0100.721-03 | 1 | 1 | 10 | |||
| 11 | Рукав | 50.0000.150-03 | 2 | 2 | 11 | |||
| 12 | Труба | 72.0100.721-02 | 1 | 1 | 12 | |||
| 13 | Труба | 72.0100.721-01 | 1 | 1 | 13 |
