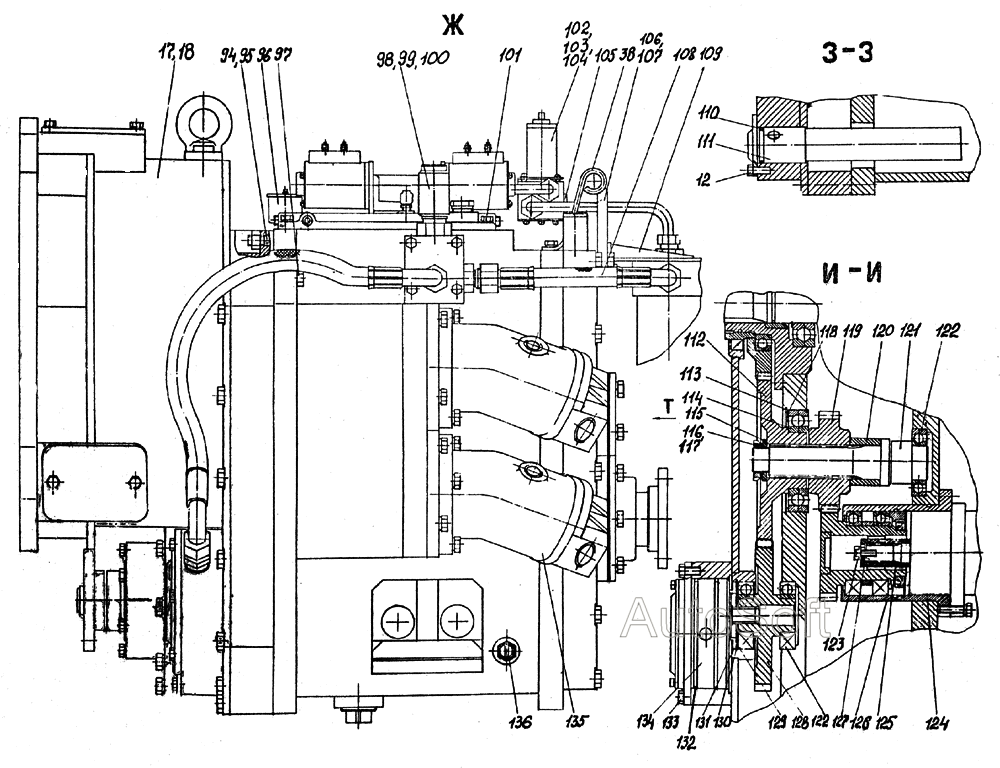

Коробка передач гідромеханічна
100%
Назва деталі
Болт
Заводський номер
M8-6gx20.109.40X.019 ГОСТ 7798-70
Кількість на модель
34
№
12
Назва деталі
Корпус гідротрансформатора
Заводський номер
72.3211.000
Кількість на модель
1
№
17
Назва деталі
Штифт
Заводський номер
72.3500.018
Кількість на модель
2
№
18
Назва деталі
Упорна пластина
Заводський номер
72.3500.027
Кількість на модель
2
№
36
Назва деталі
Горіх
Заводський номер
М12-6Н.12.40Х.019 ГОСТ 5915-70
Кількість на модель
3
№
94
Назва деталі
Шпилька
Заводський номер
2M12-6gx35.109.40X.019 ГОСТ 22034-76
Кількість на модель
3
№
95
Назва деталі
Датчик покажчика тиску масла
Заводський номер
11.3829 ТУ 37.003.587-78
Кількість на модель
1
№
96
Назва деталі
Болт
Заводський номер
М12-6gx40.109.40X.019 ГОСТ 7798-70
Кількість на модель
1
№
97
Назва деталі
Гідроклапан запобіжний
Заводський номер
72.3518.000
Кількість на модель
1
№
98
Назва деталі
Болт
Заводський номер
M8-6gx60.109.40X.019 ГОСТ 7798-70
Кількість на модель
4
№
99
Назва деталі
КІЛЬЦО
Заводський номер
025-028-19-1-6 ГОСТ 18829-73
Кількість на модель
1
№
100
Назва деталі
Болт
Заводський номер
3M8-6gx25.109.40X.019 ГОСТ 7798-70
Кількість на модель
4
№
101
Назва деталі
Гідророзподільник
Заводський номер
У4690.06.901 ТУ 22.153.08-88
Кількість на модель
1
№
102
Назва деталі
Гвинт
Заводський номер
ВМ5-6gх14.58.019 ГОСТ 17473-80
Кількість на модель
2
№
103
Назва деталі
Шайба
Заводський номер
5Т.65Г.019 ГОСТ 6402-70
Кількість на модель
2
№
104
Назва деталі
Кронштейн
Заводський номер
72.3500.051
Кількість на модель
1
№
105
Назва деталі
Кришка
Заводський номер
72.3500.029
Кількість на модель
1
№
106
Назва деталі
Болт
Заводський номер
M12-6gx65.109.40X.019 ГОСТ 7793-70
Кількість на модель
2
№
107
Назва деталі
Гідророзводка ГМП
Заводський номер
72.3220.000
Кількість на модель
1
№
108
Назва деталі
Кронштейн
Заводський номер
72/3619.000
Кількість на модель
1
№
109
Назва деталі
КІЛЬЦО
Заводський номер
034-040-36-1-6 ГОСТ 18829-73
Кількість на модель
1
№
110
Назва деталі
Маслоприймач
Заводський номер
72.3608.000
Кількість на модель
1
№
111
Назва деталі
Шестерня
Заводський номер
72.3500.033
Кількість на модель
1
№
112
Назва деталі
КІЛЬЦО
Заводський номер
А120 Хим.окс.прм. ГОСТ 13943-86
Кількість на модель
1
№
113
Назва деталі
Підшипник
Заводський номер
213 ГОСТ 8338-75
Кількість на модель
1
№
114
Назва деталі
Шайба
Заводський номер
05.3500.067
Кількість на модель
1
№
115
Назва деталі
Горіх
Заводський номер
М30х1,5-6Н.04.019 ГОСТ 11871-88
Кількість на модель
1
№
116
Назва деталі
Шайба
Заводський номер
Н30.01.019 ГОСТ 11872-89
Кількість на модель
1
№
117
Назва деталі
Прокладка
Заводський номер
72.3500.035
Кількість на модель
6
№
118
Назва деталі
Шестерня
Заводський номер
72.3500.032
Кількість на модель
1
№
119
Назва деталі
Втулка
Заводський номер
72.3500.034
Кількість на модель
1
№
120
Назва деталі
ВАЛ
Заводський номер
72.3500.031
Кількість на модель
1
№
121
Назва деталі
Підшипник
Заводський номер
208 ГОСТ 8338-75
Кількість на модель
3
№
122
Назва деталі
Шайба
Заводський номер
2,8.04.019 ГОСТ 13464-77
Кількість на модель
2
№
123
Назва деталі
КІЛЬЦО
Заводський номер
110-115-30-1-6 ГОСТ 18829-73
Кількість на модель
2
№
124
Назва деталі
Муфта
Заводський номер
05.3300.034
Кількість на модель
2
№
125
Назва деталі
Привід насоса
Заводський номер
05.3500.330
Кількість на модель
2
№
126
Назва деталі
Шайба
Заводський номер
05.3500-035
Кількість на модель
2
№
127
Назва деталі
Шестерня
Заводський номер
72.3600.006
Кількість на модель
1
№
128
Назва деталі
Прокладка
Заводський номер
72.3600.022
Кількість на модель
6
№
129
Назва деталі
КІЛЬЦО
Заводський номер
A80 Хим.окс.прм. ГОСТ 13943-86
Кількість на модель
1
№
130
Назва деталі
КІЛЬЦО
Заводський номер
72.3600.021
Кількість на модель
1
№
131
Назва деталі
КІЛЬЦО
Заводський номер
125-130-36-1-6 ГОСТ 18829-73
Кількість на модель
2
№
132
Назва деталі
Болт
Заводський номер
M10-6gx20.109.40X.019 ГОСТ 7796-70
Кількість на модель
6
№
133
Назва деталі
Насос коробки передач
Заводський номер
72.3600.300
Кількість на модель
1
№
134
Назва деталі
Насос
Заводський номер
210.16.12.011 ТУ 22-1.016.234-87
Кількість на модель
2
№
135
Назва деталі
Датчик покажчика температури
Заводський номер
ТУ 37.003.800-77
Кількість на модель
1
№
136
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 12 | Болт | M8-6gx20.109.40X.019 ГОСТ 7798-70 | 34 | 34 | 12 | |||
| 17 | Корпус гідротрансформатора | 72.3211.000 | 1 | 1 | 17 | |||
| 18 | Штифт | 72.3500.018 | 2 | 2 | 18 | |||
| 36 | Упорна пластина | 72.3500.027 | 2 | 2 | 36 | |||
| 94 | Горіх | М12-6Н.12.40Х.019 ГОСТ 5915-70 | 3 | 3 | 94 | |||
| 95 | Шпилька | 2M12-6gx35.109.40X.019 ГОСТ 22034-76 | 3 | 3 | 95 | |||
| 96 | Датчик покажчика тиску масла | 11.3829 ТУ 37.003.587-78 | 1 | 1 | 96 | |||
| 97 | Болт | М12-6gx40.109.40X.019 ГОСТ 7798-70 | 1 | 1 | 97 | |||
| 98 | Гідроклапан запобіжний | 72.3518.000 | 1 | 1 | 98 | |||
| 99 | Болт | M8-6gx60.109.40X.019 ГОСТ 7798-70 | 4 | 4 | 99 | |||
| 100 | КІЛЬЦО | 025-028-19-1-6 ГОСТ 18829-73 | 1 | 1 | 100 | |||
| 101 | Болт | 3M8-6gx25.109.40X.019 ГОСТ 7798-70 | 4 | 4 | 101 | |||
| 102 | Гідророзподільник | У4690.06.901 ТУ 22.153.08-88 | 1 | 1 | 102 | |||
| 103 | Гвинт | ВМ5-6gх14.58.019 ГОСТ 17473-80 | 2 | 2 | 103 | |||
| 104 | Шайба | 5Т.65Г.019 ГОСТ 6402-70 | 2 | 2 | 104 | |||
| 105 | Кронштейн | 72.3500.051 | 1 | 1 | 105 | |||
| 106 | Кришка | 72.3500.029 | 1 | 1 | 106 | |||
| 107 | Болт | M12-6gx65.109.40X.019 ГОСТ 7793-70 | 2 | 2 | 107 | |||
| 108 | Гідророзводка ГМП | 72.3220.000 | 1 | 1 | 108 | |||
| 109 | Кронштейн | 72/3619.000 | 1 | 1 | 109 | |||
| 110 | КІЛЬЦО | 034-040-36-1-6 ГОСТ 18829-73 | 1 | 1 | 110 | |||
| 111 | Маслоприймач | 72.3608.000 | 1 | 1 | 111 | |||
| 112 | Шестерня | 72.3500.033 | 1 | 1 | 112 | |||
| 113 | КІЛЬЦО | А120 Хим.окс.прм. ГОСТ 13943-86 | 1 | 1 | 113 | |||
| 114 | Підшипник | 213 ГОСТ 8338-75 | 1 | 1 | 114 | |||
| 115 | Шайба | 05.3500.067 | 1 | 1 | 115 | |||
| 116 | Горіх | М30х1,5-6Н.04.019 ГОСТ 11871-88 | 1 | 1 | 116 | |||
| 117 | Шайба | Н30.01.019 ГОСТ 11872-89 | 1 | 1 | 117 | |||
| 118 | Прокладка | 72.3500.035 | 6 | 6 | 118 | |||
| 119 | Шестерня | 72.3500.032 | 1 | 1 | 119 | |||
| 120 | Втулка | 72.3500.034 | 1 | 1 | 120 | |||
| 121 | ВАЛ | 72.3500.031 | 1 | 1 | 121 | |||
| 122 | Підшипник | 208 ГОСТ 8338-75 | 3 | 3 | 122 | |||
| 123 | Шайба | 2,8.04.019 ГОСТ 13464-77 | 2 | 2 | 123 | |||
| 124 | КІЛЬЦО | 110-115-30-1-6 ГОСТ 18829-73 | 2 | 2 | 124 | |||
| 125 | Муфта | 05.3300.034 | 2 | 2 | 125 | |||
| 126 | Привід насоса | 05.3500.330 | 2 | 2 | 126 | |||
| 127 | Шайба | 05.3500-035 | 2 | 2 | 127 | |||
| 128 | Шестерня | 72.3600.006 | 1 | 1 | 128 | |||
| 129 | Прокладка | 72.3600.022 | 6 | 6 | 129 | |||
| 130 | КІЛЬЦО | A80 Хим.окс.прм. ГОСТ 13943-86 | 1 | 1 | 130 | |||
| 131 | КІЛЬЦО | 72.3600.021 | 1 | 1 | 131 | |||
| 132 | КІЛЬЦО | 125-130-36-1-6 ГОСТ 18829-73 | 2 | 2 | 132 | |||
| 133 | Болт | M10-6gx20.109.40X.019 ГОСТ 7796-70 | 6 | 6 | 133 | |||
| 134 | Насос коробки передач | 72.3600.300 | 1 | 1 | 134 | |||
| 135 | Насос | 210.16.12.011 ТУ 22-1.016.234-87 | 2 | 2 | 135 | |||
| 136 | Датчик покажчика температури | ТУ 37.003.800-77 | 1 | 1 | 136 |
