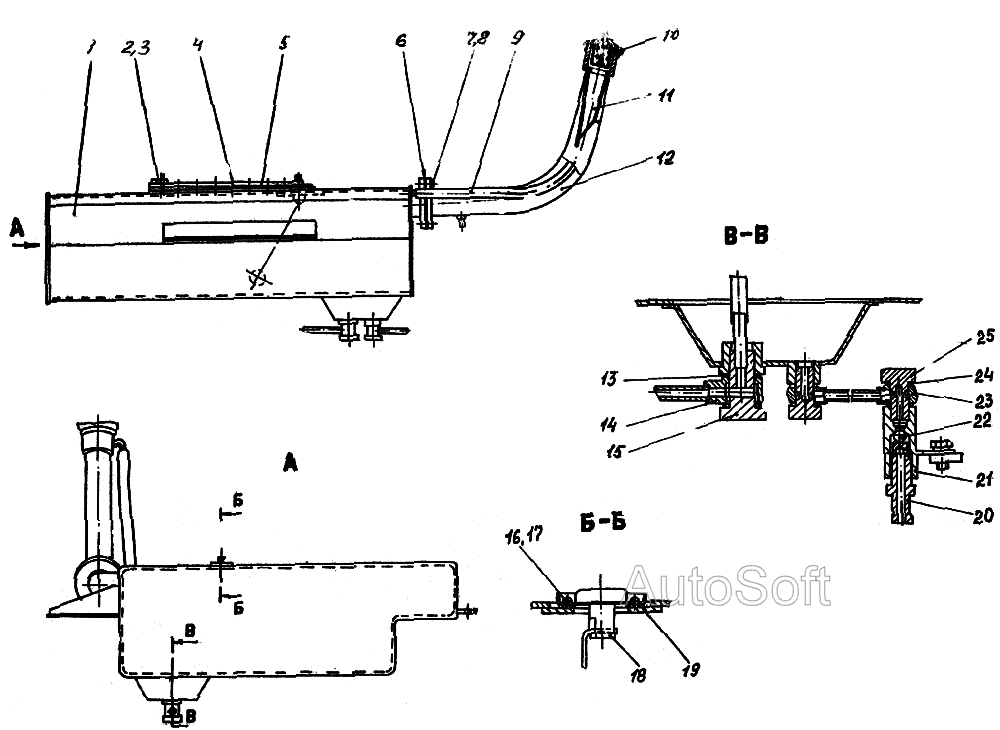

Бак паливний
100%
Назва деталі
Бак
Заводський номер
72.1152.100
Кількість на модель
1
№
1
Назва деталі
Болт
Заводський номер
M10-6gx25.58.019 ГОСТ 7798-70
Кількість на модель
20
№
2
Назва деталі
Шайба
Заводський номер
10.65Г.019 ГОСТ 6402-70
Кількість на модель
20
№
3
Назва деталі
Прокладка
Заводський номер
10.1400.006
Кількість на модель
1
№
4
Назва деталі
Кришка
Заводський номер
72.1152.001
Кількість на модель
1
№
5
Назва деталі
Прокладка
Заводський номер
03.6020.006
Кількість на модель
1
№
6
Назва деталі
Болт
Заводський номер
M8-6gx16.58.019 ГОСТ 7798-70
Кількість на модель
6
№
7
Назва деталі
Диск
Заводський номер
8.65Г.019 ГОСТ 6402-70
Кількість на модель
6
№
8
Назва деталі
Рукав
Заводський номер
66.0152.001
Кількість на модель
1
№
9
Назва деталі
Кришка
Заводський номер
15.0110.100-01
Кількість на модель
1
№
10
Назва деталі
Фільтр
Заводський номер
66.0152.500
Кількість на модель
1
№
11
Назва деталі
Горловина
Заводський номер
72.1152.200
Кількість на модель
1
№
12
Назва деталі
КІЛЬЦО
Заводський номер
02.1500.054
Кількість на модель
2
№
13
Назва деталі
Труба
Заводський номер
72.1152.400
Кількість на модель
1
№
14
Назва деталі
Фільтр
Заводський номер
22.0000.420
Кількість на модель
1
№
15
Назва деталі
Гвинт
Заводський номер
BM5-6gх12.58.019 ГОСТ 17473-80
Кількість на модель
5
№
16
Назва деталі
Диск
Заводський номер
5.65Г.019 ГОСТ 6402-70
Кількість на модель
5
№
17
Назва деталі
Датчик рівня палива
Заводський номер
66.0152.600
Кількість на модель
1
№
18
Назва деталі
Прокладка
Заводський номер
49.2200.001
Кількість на модель
1
№
19
Назва деталі
Штуцер
Заводський номер
15.0190.001
Кількість на модель
1
№
20
Назва деталі
Корпус
Заводський номер
15.0190.300
Кількість на модель
1
№
21
Назва деталі
М'яч
Заводський номер
10-100 ГОСТ 3722-81
Кількість на модель
1
№
22
Назва деталі
Труба
Заводський номер
72.1152.300
Кількість на модель
1
№
23
Назва деталі
Прокладка
Заводський номер
50.4574.535
Кількість на модель
4
№
24
Назва деталі
Гвинт
Заводський номер
50.4574.501
Кількість на модель
2
№
25
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Бак | 72.1152.100 | 1 | 1 | 1 | |||
| 2 | Болт | M10-6gx25.58.019 ГОСТ 7798-70 | 20 | 20 | 2 | |||
| 3 | Шайба | 10.65Г.019 ГОСТ 6402-70 | 20 | 20 | 3 | |||
| 4 | Прокладка | 10.1400.006 | 1 | 1 | 4 | |||
| 5 | Кришка | 72.1152.001 | 1 | 1 | 5 | |||
| 6 | Прокладка | 03.6020.006 | 1 | 1 | 6 | |||
| 7 | Болт | M8-6gx16.58.019 ГОСТ 7798-70 | 6 | 6 | 7 | |||
| 8 | Диск | 8.65Г.019 ГОСТ 6402-70 | 6 | 6 | 8 | |||
| 9 | Рукав | 66.0152.001 | 1 | 1 | 9 | |||
| 10 | Кришка | 15.0110.100-01 | 1 | 1 | 10 | |||
| 11 | Фільтр | 66.0152.500 | 1 | 1 | 11 | |||
| 12 | Горловина | 72.1152.200 | 1 | 1 | 12 | |||
| 13 | КІЛЬЦО | 02.1500.054 | 2 | 2 | 13 | |||
| 14 | Труба | 72.1152.400 | 1 | 1 | 14 | |||
| 15 | Фільтр | 22.0000.420 | 1 | 1 | 15 | |||
| 16 | Гвинт | BM5-6gх12.58.019 ГОСТ 17473-80 | 5 | 5 | 16 | |||
| 17 | Диск | 5.65Г.019 ГОСТ 6402-70 | 5 | 5 | 17 | |||
| 18 | Датчик рівня палива | 66.0152.600 | 1 | 1 | 18 | |||
| 19 | Прокладка | 49.2200.001 | 1 | 1 | 19 | |||
| 20 | Штуцер | 15.0190.001 | 1 | 1 | 20 | |||
| 21 | Корпус | 15.0190.300 | 1 | 1 | 21 | |||
| 22 | М'яч | 10-100 ГОСТ 3722-81 | 1 | 1 | 22 | |||
| 23 | Труба | 72.1152.300 | 1 | 1 | 23 | |||
| 24 | Прокладка | 50.4574.535 | 4 | 4 | 24 | |||
| 25 | Гвинт | 50.4574.501 | 2 | 2 | 25 |
