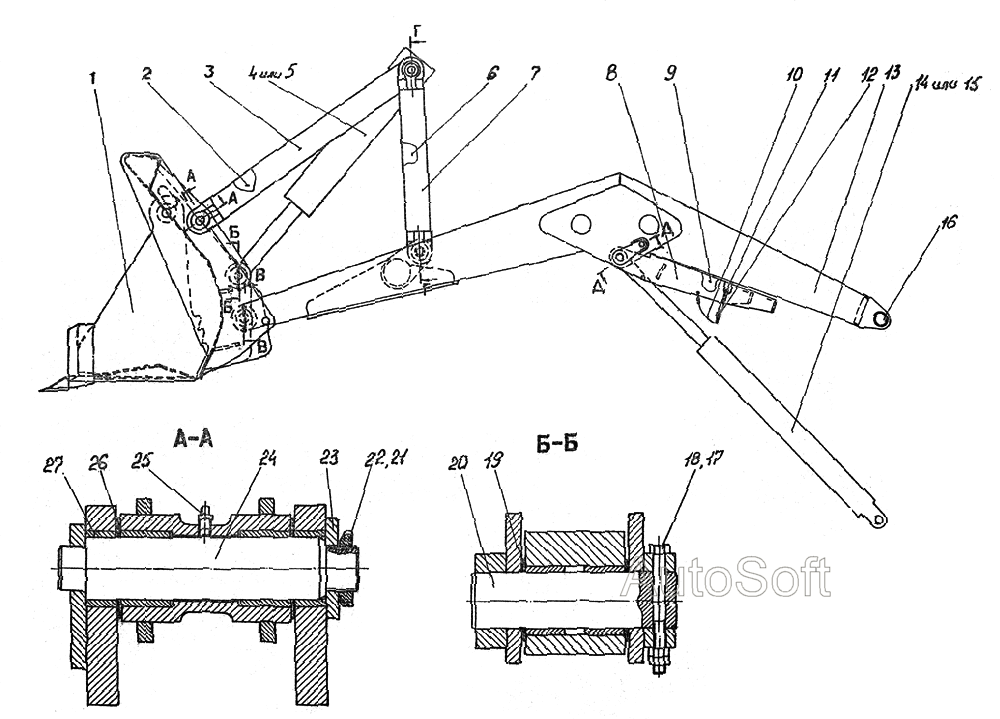

Навантажувальне обладнання
100%
Назва деталі
Щелепний ківш
Заводський номер
72.0920.000
Кількість на модель
1
№
1
Назва деталі
Тяга
Заводський номер
72.0930.000
Кількість на модель
1
№
2
Назва деталі
Тяга
Заводський номер
72.0930.000-01
Кількість на модель
1
№
3
Назва деталі
Гідроциліндр
Заводський номер
72.9018.000
Кількість на модель
1
№
4
Назва деталі
Гідроциліндр
Заводський номер
72.9018.000-01
Кількість на модель
1
№
5
Назва деталі
Тяга
Заводський номер
72.0940.000
Кількість на модель
1
№
6
Назва деталі
Тяга
Заводський номер
72.0940.000-01
Кількість на модель
1
№
7
Назва деталі
Фіксатор
Заводський номер
72.0950.000
Кількість на модель
1
№
8
Назва деталі
Фіксатор
Заводський номер
72.0950.000-01
Кількість на модель
1
№
9
Назва деталі
Трос
Заводський номер
18.0920.500
Кількість на модель
2
№
10
Назва деталі
Палец
Заводський номер
18.0900.001
Кількість на модель
2
№
11
Назва деталі
КІЛЬЦО
Заводський номер
15.0110.105
Кількість на модель
4
№
12
Назва деталі
Стріла.
Заводський номер
72.0901.000
Кількість на модель
1
№
13
Назва деталі
Гідроциліндр
Заводський номер
94.9021.000
Кількість на модель
2
№
14
Назва деталі
Гідроциліндр
Заводський номер
94.9021.000-01
Кількість на модель
2
№
15
Назва деталі
Втулка
Заводський номер
94.0910.001
Кількість на модель
2
№
16
Назва деталі
Болт
Заводський номер
M10-6gх100.109.40X.019 ГОСТ 7798-70
Кількість на модель
3
№
17
Назва деталі
Горіх
Заводський номер
М10-6Н.5.019 ГОСТ 5915-70
Кількість на модель
6
№
18
Назва деталі
Шайба
Заводський номер
18.0300.009-01
Кількість на модель
2
№
19
Назва деталі
Палец
Заводський номер
72.0900.001-01
Кількість на модель
1
№
20
Назва деталі
Горіх
Заводський номер
М36х1.5-6Н.5.019 ГОСТ 11871-83
Кількість на модель
2
№
21
Назва деталі
Шайба
Заводський номер
36.01.019 ГОСТ 11872-89
Кількість на модель
3
№
22
Назва деталі
Шайба
Заводський номер
72.0900.005-03
Кількість на модель
3
№
23
Назва деталі
Палец
Заводський номер
72.0900.400
Кількість на модель
1
№
24
Назва деталі
Маслянка
Заводський номер
1.1Ц6 ГОСТ 19853-74
Кількість на модель
10
№
25
Назва деталі
Шайба
Заводський номер
72.0900.005
Кількість на модель
4
№
26
Назва деталі
Втулка
Заводський номер
72.0930.002
Кількість на модель
4
№
27
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Щелепний ківш | 72.0920.000 | 1 | 1 | 1 | |||
| 2 | Тяга | 72.0930.000 | 1 | 1 | 2 | |||
| 3 | Тяга | 72.0930.000-01 | 1 | 1 | 3 | |||
| 4 | Гідроциліндр | 72.9018.000 | 1 | 1 | 4 | |||
| 5 | Гідроциліндр | 72.9018.000-01 | 1 | 1 | 5 | |||
| 6 | Тяга | 72.0940.000 | 1 | 1 | 6 | |||
| 7 | Тяга | 72.0940.000-01 | 1 | 1 | 7 | |||
| 8 | Фіксатор | 72.0950.000 | 1 | 1 | 8 | |||
| 9 | Фіксатор | 72.0950.000-01 | 1 | 1 | 9 | |||
| 10 | Трос | 18.0920.500 | 2 | 2 | 10 | |||
| 11 | Палец | 18.0900.001 | 2 | 2 | 11 | |||
| 12 | КІЛЬЦО | 15.0110.105 | 4 | 4 | 12 | |||
| 13 | Стріла. | 72.0901.000 | 1 | 1 | 13 | |||
| 14 | Гідроциліндр | 94.9021.000 | 2 | 2 | 14 | |||
| 15 | Гідроциліндр | 94.9021.000-01 | 2 | 2 | 15 | |||
| 16 | Втулка | 94.0910.001 | 2 | 2 | 16 | |||
| 17 | Болт | M10-6gх100.109.40X.019 ГОСТ 7798-70 | 3 | 3 | 17 | |||
| 18 | Горіх | М10-6Н.5.019 ГОСТ 5915-70 | 6 | 6 | 18 | |||
| 19 | Шайба | 18.0300.009-01 | 2 | 2 | 19 | |||
| 20 | Палец | 72.0900.001-01 | 1 | 1 | 20 | |||
| 21 | Горіх | М36х1.5-6Н.5.019 ГОСТ 11871-83 | 2 | 2 | 21 | |||
| 22 | Шайба | 36.01.019 ГОСТ 11872-89 | 3 | 3 | 22 | |||
| 23 | Шайба | 72.0900.005-03 | 3 | 3 | 23 | |||
| 24 | Палец | 72.0900.400 | 1 | 1 | 24 | |||
| 25 | Маслянка | 1.1Ц6 ГОСТ 19853-74 | 10 | 10 | 25 | |||
| 26 | Шайба | 72.0900.005 | 4 | 4 | 26 | |||
| 27 | Втулка | 72.0930.002 | 4 | 4 | 27 |
