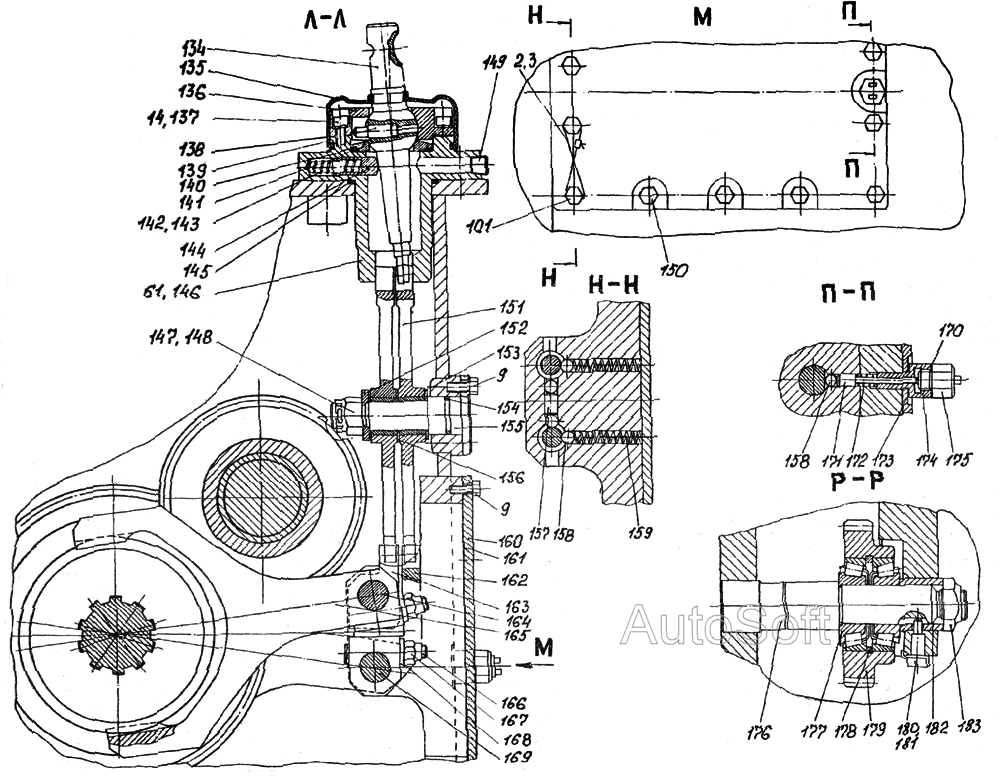

Коробка передач гідромеханічна
100%
Назва деталі
Пломба
Заводський номер
1х6х10.АД1М ГОСТ 18677-73
Кількість на модель
8
№
2
Назва деталі
Дріт, L=мм
Заводський номер
КО-0,5 ГОСТ 792-67
Кількість на модель
8
№
3
Назва деталі
Болт
Заводський номер
M8-6gx20.109.40X.019 ГОСТ 7798-70
Кількість на модель
34
№
9
Назва деталі
Шайба
Заводський номер
8Т.65Г.019 ГОСТ 6402-70
Кількість на модель
16
№
14
Назва деталі
Болт
Заводський номер
M10-6gx30.109.40X.019 ГОСТ 7798-70
Кількість на модель
10
№
61
Назва деталі
Болт
Заводський номер
3M8-6gx25.109.40X.019 ГОСТ 7798-70
Кількість на модель
4
№
101
Назва деталі
Важіль перемикання
Заводський номер
72.3517.007
Кількість на модель
1
№
134
Назва деталі
Чехол
Заводський номер
72.3517.019
Кількість на модель
1
№
135
Назва деталі
Кришка
Заводський номер
72.3517.026
Кількість на модель
1
№
136
Назва деталі
Гвинт
Заводський номер
M8-6gx16.66.019 ГОСТ 11738-84
Кількість на модель
4
№
137
Назва деталі
Прокладка
Заводський номер
72.3517.021
Кількість на модель
4
№
138
Назва деталі
Штифт
Заводський номер
72.3517.018
Кількість на модель
1
№
139
Назва деталі
КІЛЬЦО
Заводський номер
055-061-36-1-6 ГОСТ 18829-73
Кількість на модель
1
№
140
Назва деталі
Сідло
Заводський номер
72.3517.004
Кількість на модель
1
№
141
Назва деталі
Пружина
Заводський номер
72.3517.015
Кількість на модель
1
№
142
Назва деталі
Пружина
Заводський номер
72.3517.023
Кількість на модель
1
№
143
Назва деталі
Штовхач
Заводський номер
72.3517.006
Кількість на модель
1
№
144
Назва деталі
КІЛЬЦО
Заводський номер
063-069-36-1-6 ГОСТ 18829-73
Кількість на модель
1
№
145
Назва деталі
Корпус
Заводський номер
72.3517.002
Кількість на модель
1
№
146
Назва деталі
Горіх
Заводський номер
2.М16х1,5-6Н.5.019 ГОСТ 5918-73
Кількість на модель
1
№
147
Назва деталі
Шплінт
Заводський номер
4х32.019 ГОСТ 397-79
Кількість на модель
1
№
148
Назва деталі
Корок
Заводський номер
72.3517.008
Кількість на модель
1
№
149
Назва деталі
Болт
Заводський номер
М8-6gх20.109.40Х.019 ГОСТ 7796-70
Кількість на модель
3
№
150
Назва деталі
Важіль
Заводський номер
72.3517.100
Кількість на модель
2
№
151
Назва деталі
Шайба
Заводський номер
72.3517.022
Кількість на модель
1
№
152
Назва деталі
Шайба
Заводський номер
72.3517.022-01
Кількість на модель
1
№
153
Назва деталі
КІЛЬЦО
Заводський номер
023-028-30-1-6 ГОСТ 18829-73
Кількість на модель
1
№
154
Назва деталі
Ось
Заводський номер
72.3517.001
Кількість на модель
1
№
155
Назва деталі
Шайба
Заводський номер
72.3517.022-02
Кількість на модель
1
№
156
Назва деталі
Фіксатор
Заводський номер
72.3517.025
Кількість на модель
1
№
157
Назва деталі
М'яч
Заводський номер
10,0-60 ГОСТ 3722-81
Кількість на модель
5
№
158
Назва деталі
Пружина
Заводський номер
72.3517.024
Кількість на модель
2
№
159
Назва деталі
Кришка
Заводський номер
72.3500.044
Кількість на модель
1
№
160
Назва деталі
Прокладка
Заводський номер
72.3500.045
Кількість на модель
1
№
161
Назва деталі
Повідець
Заводський номер
72.3517.011
Кількість на модель
1
№
162
Назва деталі
Повідець
Заводський номер
72.3517.028
Кількість на модель
1
№
162
Назва деталі
Повідець
Заводський номер
72.3517.027
Кількість на модель
1
№
163
Назва деталі
Повідець
Заводський номер
72.3517.009
Кількість на модель
1
№
163
Назва деталі
Шток
Заводський номер
72.3517.012
Кількість на модель
1
№
164
Назва деталі
Виделка.
Заводський номер
72.3517.014
Кількість на модель
2
№
165
Назва деталі
Виделка.
Заводський номер
72.3517.029
Кількість на модель
2
№
165
Назва деталі
Гвинт стопорний
Заводський номер
72.3517.005
Кількість на модель
4
№
166
Назва деталі
Горіх
Заводський номер
72.3517.016
Кількість на модель
4
№
167
Назва деталі
Шайба
Заводський номер
72.3517.017
Кількість на модель
4
№
168
Назва деталі
Шток
Заводський номер
72.3517.013
Кількість на модель
1
№
169
Назва деталі
Прокладка
Заводський номер
05.3500.084
Кількість на модель
1
№
170
Назва деталі
Штовхач
Заводський номер
72.3500.054
Кількість на модель
1
№
171
Назва деталі
Пружина
Заводський номер
72.3500.056
Кількість на модель
1
№
172
Назва деталі
Прокладка
Заводський номер
72.3500.057
Кількість на модель
2
№
173
Назва деталі
Штуцер
Заводський номер
72.3500.055
Кількість на модель
1
№
174
Назва деталі
Вимикач
Заводський номер
ВК403 ТУ 37.063.188-76
Кількість на модель
1
№
175
Назва деталі
Ось
Заводський номер
72.3500.041
Кількість на модель
1
№
176
Назва деталі
Підшипник
Заводський номер
7306 ТУ 37.006.162-89
Кількість на модель
2
№
177
Назва деталі
КІЛЬЦО
Заводський номер
05.3500.051
Кількість на модель
1
№
178
Назва деталі
Шестерня
Заводський номер
05.3500.052
Кількість на модель
1
№
179
Назва деталі
Гвинт
Заводський номер
05.3500.064
Кількість на модель
1
№
180
Назва деталі
Упорна пластина
Заводський номер
72.3500.043
Кількість на модель
1
№
181
Назва деталі
Втулка
Заводський номер
72.3500.042
Кількість на модель
1
№
182
Назва деталі
Горіх
Заводський номер
72.3500.019
Кількість на модель
1
№
183
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 2 | Пломба | 1х6х10.АД1М ГОСТ 18677-73 | 8 | 8 | 2 | |||
| 3 | Дріт, L=мм | КО-0,5 ГОСТ 792-67 | 8 | 8 | 3 | |||
| 9 | Болт | M8-6gx20.109.40X.019 ГОСТ 7798-70 | 34 | 34 | 9 | |||
| 14 | Шайба | 8Т.65Г.019 ГОСТ 6402-70 | 16 | 16 | 14 | |||
| 61 | Болт | M10-6gx30.109.40X.019 ГОСТ 7798-70 | 10 | 10 | 61 | |||
| 101 | Болт | 3M8-6gx25.109.40X.019 ГОСТ 7798-70 | 4 | 4 | 101 | |||
| 134 | Важіль перемикання | 72.3517.007 | 1 | 1 | 134 | |||
| 135 | Чехол | 72.3517.019 | 1 | 1 | 135 | |||
| 136 | Кришка | 72.3517.026 | 1 | 1 | 136 | |||
| 137 | Гвинт | M8-6gx16.66.019 ГОСТ 11738-84 | 4 | 4 | 137 | |||
| 138 | Прокладка | 72.3517.021 | 4 | 4 | 138 | |||
| 139 | Штифт | 72.3517.018 | 1 | 1 | 139 | |||
| 140 | КІЛЬЦО | 055-061-36-1-6 ГОСТ 18829-73 | 1 | 1 | 140 | |||
| 141 | Сідло | 72.3517.004 | 1 | 1 | 141 | |||
| 142 | Пружина | 72.3517.015 | 1 | 1 | 142 | |||
| 143 | Пружина | 72.3517.023 | 1 | 1 | 143 | |||
| 144 | Штовхач | 72.3517.006 | 1 | 1 | 144 | |||
| 145 | КІЛЬЦО | 063-069-36-1-6 ГОСТ 18829-73 | 1 | 1 | 145 | |||
| 146 | Корпус | 72.3517.002 | 1 | 1 | 146 | |||
| 147 | Горіх | 2.М16х1,5-6Н.5.019 ГОСТ 5918-73 | 1 | 1 | 147 | |||
| 148 | Шплінт | 4х32.019 ГОСТ 397-79 | 1 | 1 | 148 | |||
| 149 | Корок | 72.3517.008 | 1 | 1 | 149 | |||
| 150 | Болт | М8-6gх20.109.40Х.019 ГОСТ 7796-70 | 3 | 3 | 150 | |||
| 151 | Важіль | 72.3517.100 | 2 | 2 | 151 | |||
| 152 | Шайба | 72.3517.022 | 1 | 1 | 152 | |||
| 153 | Шайба | 72.3517.022-01 | 1 | 1 | 153 | |||
| 154 | КІЛЬЦО | 023-028-30-1-6 ГОСТ 18829-73 | 1 | 1 | 154 | |||
| 155 | Ось | 72.3517.001 | 1 | 1 | 155 | |||
| 156 | Шайба | 72.3517.022-02 | 1 | 1 | 156 | |||
| 157 | Фіксатор | 72.3517.025 | 1 | 1 | 157 | |||
| 158 | М'яч | 10,0-60 ГОСТ 3722-81 | 5 | 5 | 158 | |||
| 159 | Пружина | 72.3517.024 | 2 | 2 | 159 | |||
| 160 | Кришка | 72.3500.044 | 1 | 1 | 160 | |||
| 161 | Прокладка | 72.3500.045 | 1 | 1 | 161 | |||
| 162 | Повідець | 72.3517.011 | 1 | 1 | 162 | |||
| 162 | Повідець | 72.3517.028 | 1 | 1 | 162 | |||
| 163 | Повідець | 72.3517.027 | 1 | 1 | 163 | |||
| 163 | Повідець | 72.3517.009 | 1 | 1 | 163 | |||
| 164 | Шток | 72.3517.012 | 1 | 1 | 164 | |||
| 165 | Виделка. | 72.3517.014 | 2 | 2 | 165 | |||
| 165 | Виделка. | 72.3517.029 | 2 | 2 | 165 | |||
| 166 | Гвинт стопорний | 72.3517.005 | 4 | 4 | 166 | |||
| 167 | Горіх | 72.3517.016 | 4 | 4 | 167 | |||
| 168 | Шайба | 72.3517.017 | 4 | 4 | 168 | |||
| 169 | Шток | 72.3517.013 | 1 | 1 | 169 | |||
| 170 | Прокладка | 05.3500.084 | 1 | 1 | 170 | |||
| 171 | Штовхач | 72.3500.054 | 1 | 1 | 171 | |||
| 172 | Пружина | 72.3500.056 | 1 | 1 | 172 | |||
| 173 | Прокладка | 72.3500.057 | 2 | 2 | 173 | |||
| 174 | Штуцер | 72.3500.055 | 1 | 1 | 174 | |||
| 175 | Вимикач | ВК403 ТУ 37.063.188-76 | 1 | 1 | 175 | |||
| 176 | Ось | 72.3500.041 | 1 | 1 | 176 | |||
| 177 | Підшипник | 7306 ТУ 37.006.162-89 | 2 | 2 | 177 | |||
| 178 | КІЛЬЦО | 05.3500.051 | 1 | 1 | 178 | |||
| 179 | Шестерня | 05.3500.052 | 1 | 1 | 179 | |||
| 180 | Гвинт | 05.3500.064 | 1 | 1 | 180 | |||
| 181 | Упорна пластина | 72.3500.043 | 1 | 1 | 181 | |||
| 182 | Втулка | 72.3500.042 | 1 | 1 | 182 | |||
| 183 | Горіх | 72.3500.019 | 1 | 1 | 183 |
