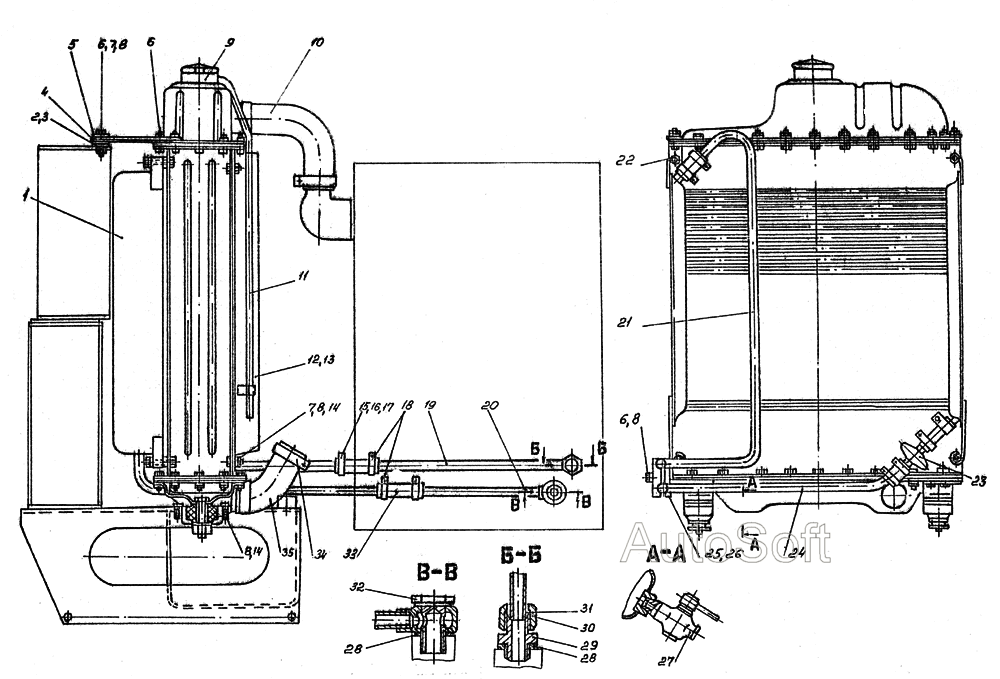

Блок охолодження
100%
Назва деталі
Радіатор
Заводський номер
70У-1405010
Кількість на модель
1
№
1
Назва деталі
Амортизатор
Заводський номер
22.0120.102
Кількість на модель
4
№
2
Назва деталі
Втулка
Заводський номер
22.0120.103
Кількість на модель
2
№
3
Назва деталі
Кронштейн
Заводський номер
22.0120.101
Кількість на модель
2
№
4
Назва деталі
Шайба
Заводський номер
15.0120.112
Кількість на модель
4
№
5
Назва деталі
Болт
Заводський номер
М8-6gx35.58.010 ГОСТ 7798-70
Кількість на модель
7
№
6
Назва деталі
Горіх
Заводський номер
М8-6H.5.019 ГОСТ 5915-70
Кількість на модель
12
№
7
Назва деталі
Диск
Заводський номер
8.65Г.019 ГОСТ 6402-70
Кількість на модель
14
№
8
Назва деталі
Радіатор
Заводський номер
70У-1301010
Кількість на модель
1
№
9
Назва деталі
Шланг гнутий
Заводський номер
15.0120.115
Кількість на модель
1
№
10
Назва деталі
Трубка
Заводський номер
15.0120.101
Кількість на модель
1
№
11
Назва деталі
Кожух
Заводський номер
70-1309080
Кількість на модель
1
№
12
Назва деталі
Дифузор
Заводський номер
22.0120.170
Кількість на модель
1
№
13
Назва деталі
Болт
Заводський номер
M8-6gx16.58.019 ГОСТ 7798-70
Кількість на модель
8
№
14
Назва деталі
Горіх
Заводський номер
15.0120.162
Кількість на модель
14
№
15
Назва деталі
Болт
Заводський номер
М6-6gx35.58.019 ГОСТ 7798-70
Кількість на модель
14
№
16
Назва деталі
Шайба
Заводський номер
6.04.019 ГОСТ.11371-78
Кількість на модель
28
№
17
Назва деталі
Хомут
Заводський номер
15.0120.160
Кількість на модель
10
№
18
Назва деталі
Труба
Заводський номер
66.0120.150
Кількість на модель
1
№
19
Назва деталі
Труба
Заводський номер
66.0120.140
Кількість на модель
1
№
20
Назва деталі
Труба
Заводський номер
66.0120.180-01
Кількість на модель
1
№
21
Назва деталі
Шайба
Заводський номер
8.04.019 ГОСТ 11371-78
Кількість на модель
4
№
22
Назва деталі
Фільтр
Заводський номер
70-1405230
Кількість на модель
1
№
23
Назва деталі
Труба
Заводський номер
66.0120.180
Кількість на модель
1
№
24
Назва деталі
Хомут
Заводський номер
05.1920.006
Кількість на модель
1
№
25
Назва деталі
Хомут
Заводський номер
05.1930.002
Кількість на модель
1
№
26
Назва деталі
Крейн П.С.
Заводський номер
Кр2-1305000
Кількість на модель
1
№
27
Назва деталі
Прокладка
Заводський номер
15.0120.013-01
Кількість на модель
3
№
28
Назва деталі
Штуцер
Заводський номер
13.1120.002
Кількість на модель
1
№
29
Назва деталі
Гайка з накидним ключем
Заводський номер
10.1904.006
Кількість на модель
1
№
30
Назва деталі
КІЛЬЦО
Заводський номер
10.1904.003
Кількість на модель
1
№
31
Назва деталі
Гвинт
Заводський номер
15.0120.107
Кількість на модель
1
№
32
Назва деталі
Рукав
Заводський номер
15.0120.105
Кількість на модель
5
№
33
Назва деталі
Хомут
Заводський номер
15.0120.160-01
Кількість на модель
4
№
34
Назва деталі
Шланг гнутий
Заводський номер
15.0120.116
Кількість на модель
1
№
35
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Радіатор | 70У-1405010 | 1 | 1 | 1 | |||
| 2 | Амортизатор | 22.0120.102 | 4 | 4 | 2 | |||
| 3 | Втулка | 22.0120.103 | 2 | 2 | 3 | |||
| 4 | Кронштейн | 22.0120.101 | 2 | 2 | 4 | |||
| 5 | Шайба | 15.0120.112 | 4 | 4 | 5 | |||
| 6 | Болт | М8-6gx35.58.010 ГОСТ 7798-70 | 7 | 7 | 6 | |||
| 7 | Горіх | М8-6H.5.019 ГОСТ 5915-70 | 12 | 12 | 7 | |||
| 8 | Диск | 8.65Г.019 ГОСТ 6402-70 | 14 | 14 | 8 | |||
| 9 | Радіатор | 70У-1301010 | 1 | 1 | 9 | |||
| 10 | Шланг гнутий | 15.0120.115 | 1 | 1 | 10 | |||
| 11 | Трубка | 15.0120.101 | 1 | 1 | 11 | |||
| 12 | Кожух | 70-1309080 | 1 | 1 | 12 | |||
| 13 | Дифузор | 22.0120.170 | 1 | 1 | 13 | |||
| 14 | Болт | M8-6gx16.58.019 ГОСТ 7798-70 | 8 | 8 | 14 | |||
| 15 | Горіх | 15.0120.162 | 14 | 14 | 15 | |||
| 16 | Болт | М6-6gx35.58.019 ГОСТ 7798-70 | 14 | 14 | 16 | |||
| 17 | Шайба | 6.04.019 ГОСТ.11371-78 | 28 | 28 | 17 | |||
| 18 | Хомут | 15.0120.160 | 10 | 10 | 18 | |||
| 19 | Труба | 66.0120.150 | 1 | 1 | 19 | |||
| 20 | Труба | 66.0120.140 | 1 | 1 | 20 | |||
| 21 | Труба | 66.0120.180-01 | 1 | 1 | 21 | |||
| 22 | Шайба | 8.04.019 ГОСТ 11371-78 | 4 | 4 | 22 | |||
| 23 | Фільтр | 70-1405230 | 1 | 1 | 23 | |||
| 24 | Труба | 66.0120.180 | 1 | 1 | 24 | |||
| 25 | Хомут | 05.1920.006 | 1 | 1 | 25 | |||
| 26 | Хомут | 05.1930.002 | 1 | 1 | 26 | |||
| 27 | Крейн П.С. | Кр2-1305000 | 1 | 1 | 27 | |||
| 28 | Прокладка | 15.0120.013-01 | 3 | 3 | 28 | |||
| 29 | Штуцер | 13.1120.002 | 1 | 1 | 29 | |||
| 30 | Гайка з накидним ключем | 10.1904.006 | 1 | 1 | 30 | |||
| 31 | КІЛЬЦО | 10.1904.003 | 1 | 1 | 31 | |||
| 32 | Гвинт | 15.0120.107 | 1 | 1 | 32 | |||
| 33 | Рукав | 15.0120.105 | 5 | 5 | 33 | |||
| 34 | Хомут | 15.0120.160-01 | 4 | 4 | 34 | |||
| 35 | Шланг гнутий | 15.0120.116 | 1 | 1 | 35 |
