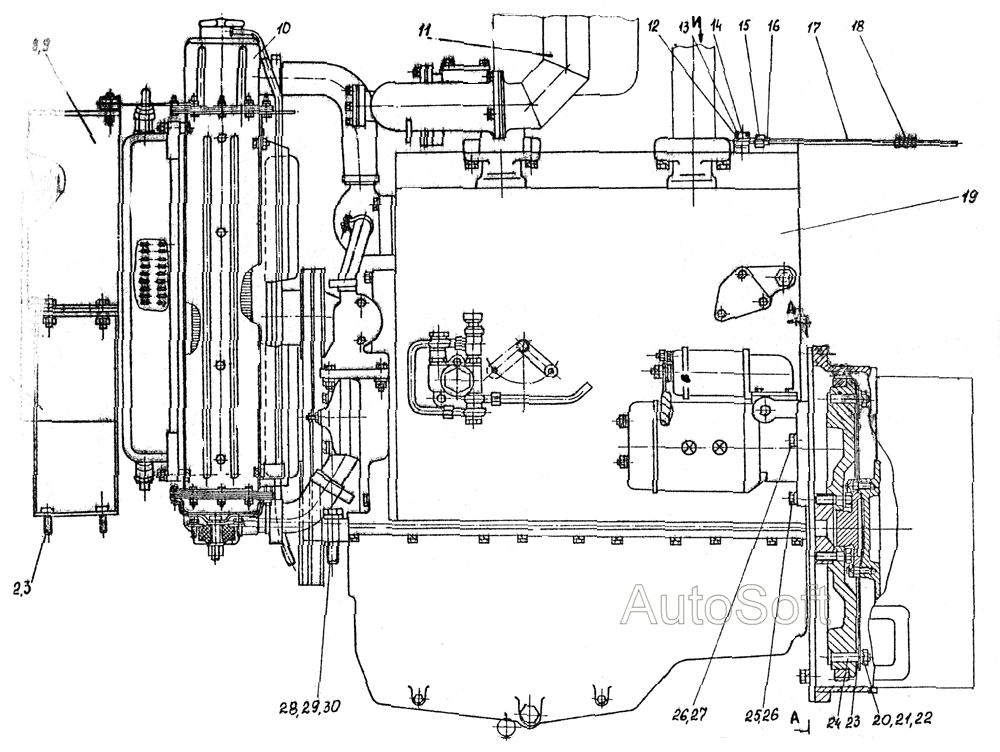

Силовий блок
100%
Назва деталі
Болт
Заводський номер
М10-6gx25.109.40X.019 ГОСТ 7798-70
Кількість на модель
4
№
1
Назва деталі
Горіх
Заводський номер
М12Х1,26-6Н.32Л63 ГОСТ 15524-70
Кількість на модель
4
№
2
Назва деталі
Шайба
Заводський номер
10.65Г.019 ГОСТ 6402-70
Кількість на модель
12
№
3
Назва деталі
Стояти!
Заводський номер
22.0120.010
Кількість на модель
2
№
4
Назва деталі
Болт
Заводський номер
М10-6gх30.58.019 ГОСТ 7798-70
Кількість на модель
4
№
5
Назва деталі
Горіх
Заводський номер
М10-6Н.5.019 ГОСТ 5915-70
Кількість на модель
4
№
6
Назва деталі
Теплообмінник
Заводський номер
22.0120.200
Кількість на модель
2
№
7
Назва деталі
Кронштейн
Заводський номер
66.0120.007
Кількість на модель
1
№
8
Назва деталі
Кронштейн
Заводський номер
66.0120.007-01
Кількість на модель
1
№
9
Назва деталі
Блок охолодження
Заводський номер
66.0120.100
Кількість на модель
1
№
10
Назва деталі
Повітропровід
Заводський номер
72.1120.050
Кількість на модель
1
№
11
Назва деталі
Втулка
Заводський номер
15.0120.012
Кількість на модель
1
№
12
Назва деталі
Прокладка
Заводський номер
15.0120.013
Кількість на модель
2
№
13
Назва деталі
Гвинт
Заводський номер
15.0120.011
Кількість на модель
1
№
14
Назва деталі
Гайка з накидним ключем
Заводський номер
03.6764.003
Кількість на модель
4
№
15
Назва деталі
Ніпель
Заводський номер
03.6764.002
Кількість на модель
4
№
16
Назва деталі
Дренажна труба
Заводський номер
15.0120.601
Кількість на модель
2
№
17
Назва деталі
Штуцер
Заводський номер
43.0900.003
Кількість на модель
1
№
18
Назва деталі
Двигун Д-
Заводський номер
240-0000.100-161 ТУ 23.170-79
Кількість на модель
1
№
19
Назва деталі
Шайба
Заводський номер
66.0120.003
Кількість на модель
2
№
20
Назва деталі
Шайба
Заводський номер
66.0120.003-01
Кількість на модель
1
№
21
Назва деталі
Горіх
Заводський номер
66.0120.008
Кількість на модель
6
№
22
Назва деталі
КІЛЬЦО
Заводський номер
66.0120.002
Кількість на модель
1
№
23
Назва деталі
Палец
Заводський номер
66.0120.001
Кількість на модель
6
№
24
Назва деталі
Болт
Заводський номер
M12-6gx35.109.40X.019 ГОСТ 7798-70
Кількість на модель
3
№
25
Назва деталі
Диск
Заводський номер
12.65Г.019 ГОСТ 6402-70
Кількість на модель
18
№
26
Назва деталі
Болт
Заводський номер
М12-6gx45.109.40X.019 ГОСТ 7798-70
Кількість на модель
2
№
27
Назва деталі
Болт
Заводський номер
M16x1,5gx70.109.40X.019 ГОСТ 7798-70
Кількість на модель
2
№
28
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | М10-6gx25.109.40X.019 ГОСТ 7798-70 | 4 | 4 | 1 | |||
| 2 | Горіх | М12Х1,26-6Н.32Л63 ГОСТ 15524-70 | 4 | 4 | 2 | |||
| 3 | Шайба | 10.65Г.019 ГОСТ 6402-70 | 12 | 12 | 3 | |||
| 4 | Стояти! | 22.0120.010 | 2 | 2 | 4 | |||
| 5 | Болт | М10-6gх30.58.019 ГОСТ 7798-70 | 4 | 4 | 5 | |||
| 6 | Горіх | М10-6Н.5.019 ГОСТ 5915-70 | 4 | 4 | 6 | |||
| 7 | Теплообмінник | 22.0120.200 | 2 | 2 | 7 | |||
| 8 | Кронштейн | 66.0120.007 | 1 | 1 | 8 | |||
| 9 | Кронштейн | 66.0120.007-01 | 1 | 1 | 9 | |||
| 10 | Блок охолодження | 66.0120.100 | 1 | 1 | 10 | |||
| 11 | Повітропровід | 72.1120.050 | 1 | 1 | 11 | |||
| 12 | Втулка | 15.0120.012 | 1 | 1 | 12 | |||
| 13 | Прокладка | 15.0120.013 | 2 | 2 | 13 | |||
| 14 | Гвинт | 15.0120.011 | 1 | 1 | 14 | |||
| 15 | Гайка з накидним ключем | 03.6764.003 | 4 | 4 | 15 | |||
| 16 | Ніпель | 03.6764.002 | 4 | 4 | 16 | |||
| 17 | Дренажна труба | 15.0120.601 | 2 | 2 | 17 | |||
| 18 | Штуцер | 43.0900.003 | 1 | 1 | 18 | |||
| 19 | Двигун Д- | 240-0000.100-161 ТУ 23.170-79 | 1 | 1 | 19 | |||
| 20 | Шайба | 66.0120.003 | 2 | 2 | 20 | |||
| 21 | Шайба | 66.0120.003-01 | 1 | 1 | 21 | |||
| 22 | Горіх | 66.0120.008 | 6 | 6 | 22 | |||
| 23 | КІЛЬЦО | 66.0120.002 | 1 | 1 | 23 | |||
| 24 | Палец | 66.0120.001 | 6 | 6 | 24 | |||
| 25 | Болт | M12-6gx35.109.40X.019 ГОСТ 7798-70 | 3 | 3 | 25 | |||
| 26 | Диск | 12.65Г.019 ГОСТ 6402-70 | 18 | 18 | 26 | |||
| 27 | Болт | М12-6gx45.109.40X.019 ГОСТ 7798-70 | 2 | 2 | 27 | |||
| 28 | Болт | M16x1,5gx70.109.40X.019 ГОСТ 7798-70 | 2 | 2 | 28 |
