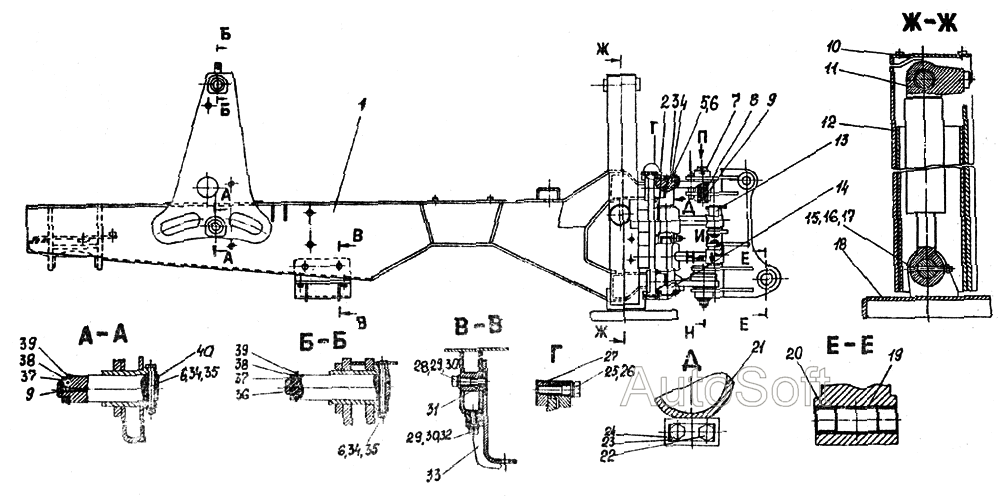

Рамка
100%
Назва деталі
Металоконструкція рами
Заводський номер
72.0111.000
Кількість на модель
1
№
1
Назва деталі
Гідроциліндр
Заводський номер
05.0160.000
Кількість на модель
2
№
2
Назва деталі
Гідроциліндр
Заводський номер
05.0160.000-01
Кількість на модель
2
№
3
Назва деталі
Втулка
Заводський номер
05.0100.203
Кількість на модель
1
№
3
Назва деталі
Палец
Заводський номер
05.0100.200
Кількість на модель
1
№
4
Назва деталі
Болт
Заводський номер
M12-6gx30.58.019 ГОСТ 7798-70
Кількість на модель
8
№
5
Назва деталі
Диск
Заводський номер
12.65Г.019 ГОСТ 6402-70
Кількість на модель
12
№
6
Назва деталі
КІЛЬЦО
Заводський номер
А60 хим.окс.прм. ГОСТ 13940-86
Кількість на модель
1
№
7
Назва деталі
Палец
Заводський номер
05.0100.001
Кількість на модель
1
№
8
Назва деталі
Маслянка
Заводський номер
1.2Ц6 ГОСТ 19853-74
Кількість на модель
4
№
9
Назва деталі
Кришка
Заводський номер
22.0500.010
Кількість на модель
2
№
10
Назва деталі
Гідроциліндр
Заводський номер
05.2701.000-02
Кількість на модель
2
№
11
Назва деталі
Гідроциліндр
Заводський номер
05.2701.000-03
Кількість на модель
2
№
11
Назва деталі
Стояти!
Заводський номер
22.0500.200
Кількість на модель
2
№
12
Назва деталі
Палец
Заводський номер
72.0110.100
Кількість на модель
2
№
13
Назва деталі
Палец
Заводський номер
05.0100.300
Кількість на модель
1
№
14
Назва деталі
Болт
Заводський номер
M10-6gx90.58.019 ГОСТ 7798-70
Кількість на модель
2
№
15
Назва деталі
Горіх
Заводський номер
М10-6Н.5.019 ГОСТ 5915-70
Кількість на модель
18
№
16
Назва деталі
Шайба
Заводський номер
10.65Г.019 ГОСТ 6402-70
Кількість на модель
10
№
17
Назва деталі
Опора
Заводський номер
22.0500.600
Кількість на модель
1
№
18
Назва деталі
Втулка
Заводський номер
05.0120.002
Кількість на модель
1
№
19
Назва деталі
Втулка
Заводський номер
05.0210.016
Кількість на модель
2
№
20
Назва деталі
Затискач
Заводський номер
72.9029.700
Кількість на модель
4
№
21
Назва деталі
Болт
Заводський номер
M10-6gx25.58.019 ГОСТ 7798-70
Кількість на модель
8
№
22
Назва деталі
Шайба
Заводський номер
72.0110.002
Кількість на модель
4
№
23
Назва деталі
Фіксатор
Заводський номер
72.0110.001
Кількість на модель
4
№
24
Назва деталі
Болт
Заводський номер
M20x1,5-6gx75.109.40X.019 ГОСТ 7798-70
Кількість на модель
12
№
25
Назва деталі
Шайба
Заводський номер
20.65Г.019 ГОСТ 6402-70
Кількість на модель
12
№
26
Назва деталі
Напрямна
Заводський номер
72.0110.003
Кількість на модель
2
№
27
Назва деталі
Болт
Заводський номер
M16-6gx65.58.019 ГОСТ 7793-70
Кількість на модель
4
№
28
Назва деталі
Диск
Заводський номер
16.65Г.019 ГОСТ 6402-70
Кількість на модель
12
№
29
Назва деталі
Шайба
Заводський номер
16.04.019 ГОСТ 11371-78
Кількість на модель
8
№
30
Назва деталі
Вкладиш
Заводський номер
72.0110.004
Кількість на модель
4
№
31
Назва деталі
Болт
Заводський номер
М16-6gх40.58.019 ГОСТ 7798-70
Кількість на модель
4
№
32
Назва деталі
Кронштейн
Заводський номер
72.0114.000
Кількість на модель
2
№
33
Назва деталі
Болт
Заводський номер
M12-6gх110.58.019 ГОСТ 7798-70
Кількість на модель
4
№
34
Назва деталі
Горіх
Заводський номер
М12-6Н.5.019 ГОСТ 5915-70
Кількість на модель
10
№
35
Назва деталі
Палец
Заводський номер
94.0100.002
Кількість на модель
2
№
36
Назва деталі
Горіх
Заводський номер
М36х1,5-6Н.04.019 ГОСТ 11871-88
Кількість на модель
2
№
37
Назва деталі
Шайба
Заводський номер
36.01.019 ГОСТ 11872-89
Кількість на модель
4
№
38
Назва деталі
Шайба
Заводський номер
66.0200.014
Кількість на модель
4
№
39
Назва деталі
Палец
Заводський номер
94.0100.001
Кількість на модель
2
№
40
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Металоконструкція рами | 72.0111.000 | 1 | 1 | 1 | |||
| 2 | Гідроциліндр | 05.0160.000 | 2 | 2 | 2 | |||
| 3 | Гідроциліндр | 05.0160.000-01 | 2 | 2 | 3 | |||
| 3 | Втулка | 05.0100.203 | 1 | 1 | 3 | |||
| 4 | Палец | 05.0100.200 | 1 | 1 | 4 | |||
| 5 | Болт | M12-6gx30.58.019 ГОСТ 7798-70 | 8 | 8 | 5 | |||
| 6 | Диск | 12.65Г.019 ГОСТ 6402-70 | 12 | 12 | 6 | |||
| 7 | КІЛЬЦО | А60 хим.окс.прм. ГОСТ 13940-86 | 1 | 1 | 7 | |||
| 8 | Палец | 05.0100.001 | 1 | 1 | 8 | |||
| 9 | Маслянка | 1.2Ц6 ГОСТ 19853-74 | 4 | 4 | 9 | |||
| 10 | Кришка | 22.0500.010 | 2 | 2 | 10 | |||
| 11 | Гідроциліндр | 05.2701.000-02 | 2 | 2 | 11 | |||
| 11 | Гідроциліндр | 05.2701.000-03 | 2 | 2 | 11 | |||
| 12 | Стояти! | 22.0500.200 | 2 | 2 | 12 | |||
| 13 | Палец | 72.0110.100 | 2 | 2 | 13 | |||
| 14 | Палец | 05.0100.300 | 1 | 1 | 14 | |||
| 15 | Болт | M10-6gx90.58.019 ГОСТ 7798-70 | 2 | 2 | 15 | |||
| 16 | Горіх | М10-6Н.5.019 ГОСТ 5915-70 | 18 | 18 | 16 | |||
| 17 | Шайба | 10.65Г.019 ГОСТ 6402-70 | 10 | 10 | 17 | |||
| 18 | Опора | 22.0500.600 | 1 | 1 | 18 | |||
| 19 | Втулка | 05.0120.002 | 1 | 1 | 19 | |||
| 20 | Втулка | 05.0210.016 | 2 | 2 | 20 | |||
| 21 | Затискач | 72.9029.700 | 4 | 4 | 21 | |||
| 22 | Болт | M10-6gx25.58.019 ГОСТ 7798-70 | 8 | 8 | 22 | |||
| 23 | Шайба | 72.0110.002 | 4 | 4 | 23 | |||
| 24 | Фіксатор | 72.0110.001 | 4 | 4 | 24 | |||
| 25 | Болт | M20x1,5-6gx75.109.40X.019 ГОСТ 7798-70 | 12 | 12 | 25 | |||
| 26 | Шайба | 20.65Г.019 ГОСТ 6402-70 | 12 | 12 | 26 | |||
| 27 | Напрямна | 72.0110.003 | 2 | 2 | 27 | |||
| 28 | Болт | M16-6gx65.58.019 ГОСТ 7793-70 | 4 | 4 | 28 | |||
| 29 | Диск | 16.65Г.019 ГОСТ 6402-70 | 12 | 12 | 29 | |||
| 30 | Шайба | 16.04.019 ГОСТ 11371-78 | 8 | 8 | 30 | |||
| 31 | Вкладиш | 72.0110.004 | 4 | 4 | 31 | |||
| 32 | Болт | М16-6gх40.58.019 ГОСТ 7798-70 | 4 | 4 | 32 | |||
| 33 | Кронштейн | 72.0114.000 | 2 | 2 | 33 | |||
| 34 | Болт | M12-6gх110.58.019 ГОСТ 7798-70 | 4 | 4 | 34 | |||
| 35 | Горіх | М12-6Н.5.019 ГОСТ 5915-70 | 10 | 10 | 35 | |||
| 36 | Палец | 94.0100.002 | 2 | 2 | 36 | |||
| 37 | Горіх | М36х1,5-6Н.04.019 ГОСТ 11871-88 | 2 | 2 | 37 | |||
| 38 | Шайба | 36.01.019 ГОСТ 11872-89 | 4 | 4 | 38 | |||
| 39 | Шайба | 66.0200.014 | 4 | 4 | 39 | |||
| 40 | Палец | 94.0100.001 | 2 | 2 | 40 |
