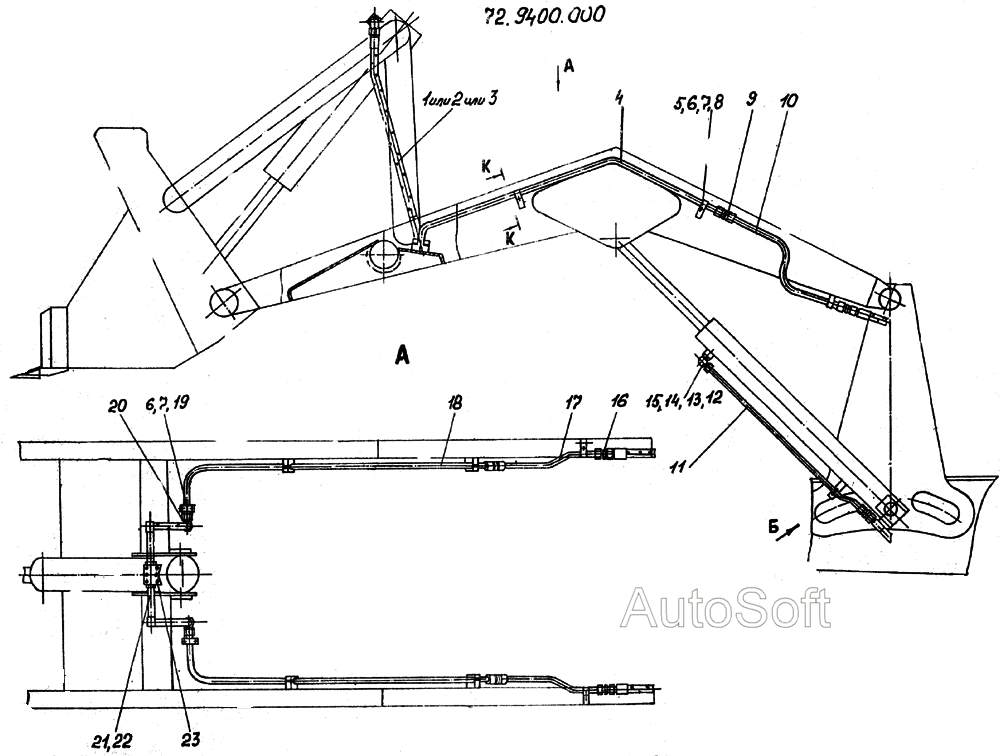

Гідророзводка навантажувального обладнання
100%
Назва деталі
Гідророзводка навантажувального обладнання
Заводський номер
72.9400.000
Кількість на модель
№
Назва деталі
Рукав Н- - - Е
Заводський номер
66.9940.000-02
Кількість на модель
2
№
1
Назва деталі
Рукав Н- - - С
Заводський номер
72.9916.100-10
Кількість на модель
2
№
2
Назва деталі
Рукав
Заводський номер
РВД 216-20-850-У1 ТУ 22-4765-80 М27x1.5
Кількість на модель
2
№
3
Назва деталі
Труба
Заводський номер
72.9400.010-02
Кількість на модель
1
№
4
Назва деталі
Хомут
Заводський номер
72.9400.007
Кількість на модель
6
№
5
Назва деталі
Болт
Заводський номер
M10-6gx30.58.019 ГОСТ 7798-70
Кількість на модель
10
№
6
Назва деталі
Болт
Заводський номер
М10-6gx30.58.019 ГОСТ 7798-70
Кількість на модель
22
№
6
Назва деталі
Шайба
Заводський номер
10.04.019 ГОСТ 13463-77
Кількість на модель
10
№
7
Назва деталі
Труба
Заводський номер
72.9400.012
Кількість на модель
6
№
8
Назва деталі
Штуцер
Заводський номер
15.0330.003
Кількість на модель
2
№
9
Назва деталі
Труба
Заводський номер
72.9400.010
Кількість на модель
1
№
10
Назва деталі
Труба
Заводський номер
72.9400.020-06
Кількість на модель
2
№
11
Назва деталі
Штуцер кутовий
Заводський номер
18.0270.006
Кількість на модель
2
№
12
Назва деталі
КІЛЬЦО
Заводський номер
15.0330.005
Кількість на модель
4
№
13
Назва деталі
Горіх
Заводський номер
15.0330.004
Кількість на модель
4
№
14
Назва деталі
КІЛЬЦО
Заводський номер
020-025-30-2-2 ГОСТ 18829-73
Кількість на модель
4
№
15
Назва деталі
Штуцер
Заводський номер
15.0280.003
Кількість на модель
2
№
16
Назва деталі
Труба
Заводський номер
72.9400.010-01
Кількість на модель
1
№
17
Назва деталі
Труба
Заводський номер
72.9400.010-04
Кількість на модель
1
№
18
Назва деталі
Хомут
Заводський номер
72.9400.005
Кількість на модель
2
№
19
Назва деталі
Штуцер кутовий
Заводський номер
05.1930.003
Кількість на модель
2
№
20
Назва деталі
Фланець
Заводський номер
72.9400.030
Кількість на модель
1
№
21
Назва деталі
КІЛЬЦО
Заводський номер
023-028-30-2-2 ГОСТ 18829-73
Кількість на модель
2
№
22
Назва деталі
Гвинт
Заводський номер
M8-6gx35.109.40X.019 ГОСТ 11738-84
Кількість на модель
6
№
23
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Гідророзводка навантажувального обладнання | 72.9400.000 | |||||||
| 1 | Рукав Н- - - Е | 66.9940.000-02 | 2 | 2 | 1 | |||
| 2 | Рукав Н- - - С | 72.9916.100-10 | 2 | 2 | 2 | |||
| 3 | Рукав | РВД 216-20-850-У1 ТУ 22-4765-80 М27x1.5 | 2 | 2 | 3 | |||
| 4 | Труба | 72.9400.010-02 | 1 | 1 | 4 | |||
| 5 | Хомут | 72.9400.007 | 6 | 6 | 5 | |||
| 6 | Болт | M10-6gx30.58.019 ГОСТ 7798-70 | 10 | 10 | 6 | |||
| 6 | Болт | М10-6gx30.58.019 ГОСТ 7798-70 | 22 | 22 | 6 | |||
| 7 | Шайба | 10.04.019 ГОСТ 13463-77 | 10 | 10 | 7 | |||
| 8 | Труба | 72.9400.012 | 6 | 6 | 8 | |||
| 9 | Штуцер | 15.0330.003 | 2 | 2 | 9 | |||
| 10 | Труба | 72.9400.010 | 1 | 1 | 10 | |||
| 11 | Труба | 72.9400.020-06 | 2 | 2 | 11 | |||
| 12 | Штуцер кутовий | 18.0270.006 | 2 | 2 | 12 | |||
| 13 | КІЛЬЦО | 15.0330.005 | 4 | 4 | 13 | |||
| 14 | Горіх | 15.0330.004 | 4 | 4 | 14 | |||
| 15 | КІЛЬЦО | 020-025-30-2-2 ГОСТ 18829-73 | 4 | 4 | 15 | |||
| 16 | Штуцер | 15.0280.003 | 2 | 2 | 16 | |||
| 17 | Труба | 72.9400.010-01 | 1 | 1 | 17 | |||
| 18 | Труба | 72.9400.010-04 | 1 | 1 | 18 | |||
| 19 | Хомут | 72.9400.005 | 2 | 2 | 19 | |||
| 20 | Штуцер кутовий | 05.1930.003 | 2 | 2 | 20 | |||
| 21 | Фланець | 72.9400.030 | 1 | 1 | 21 | |||
| 22 | КІЛЬЦО | 023-028-30-2-2 ГОСТ 18829-73 | 2 | 2 | 22 | |||
| 23 | Гвинт | M8-6gx35.109.40X.019 ГОСТ 11738-84 | 6 | 6 | 23 |
