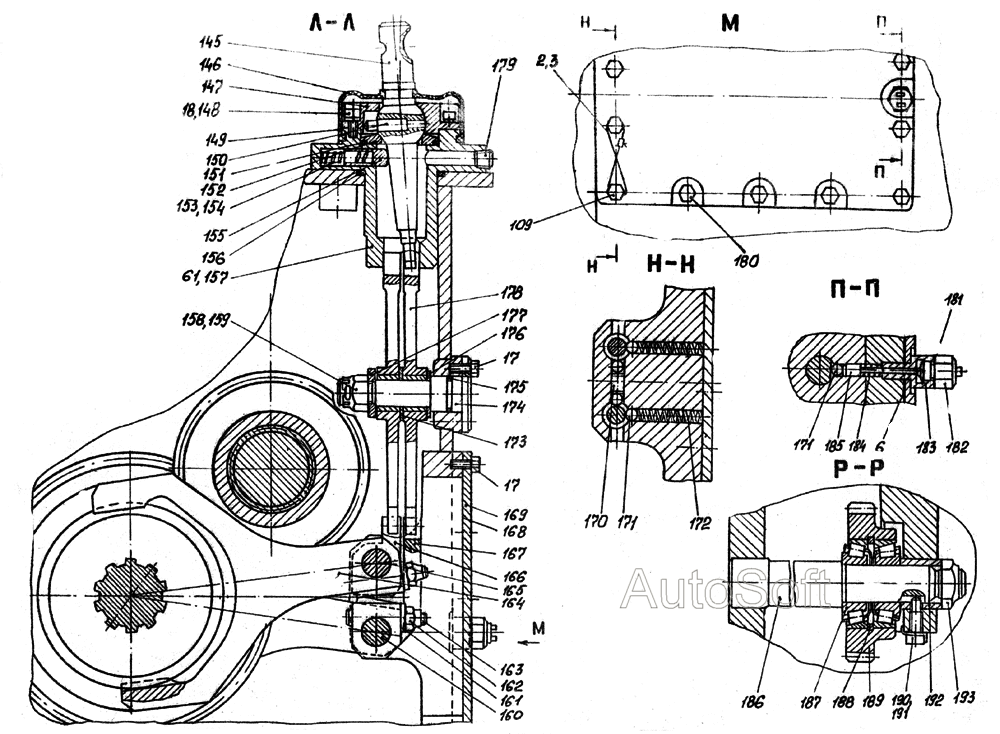

Коробка передач гідромеханічна
100%
Назва деталі
Пломба
Заводський номер
1x6x10.АД1М ГОСТ 18677-73
Кількість на модель
8
№
2
Назва деталі
Дріт, L=мм
Заводський номер
КО-0,5 ГОСТ 792-67
Кількість на модель
8
№
3
Назва деталі
Прокладка
Заводський номер
72.3500.057
Кількість на модель
2
№
6
Назва деталі
Болт
Заводський номер
M8-6gx20.109.40Х.019 ГОСТ 7798-70
Кількість на модель
34
№
17
Назва деталі
Шайба
Заводський номер
8Т.65Г.019 ГОСТ 6402-70
Кількість на модель
24
№
18
Назва деталі
Болт
Заводський номер
M10-6gx30.109.40X.019 ГОСТ 7798-70
Кількість на модель
10
№
61
Назва деталі
Болт
Заводський номер
3M8-6gx25.109.40X.019 ГОСТ 7798-70
Кількість на модель
4
№
109
Назва деталі
Важіль перемикання
Заводський номер
72.3517.007
Кількість на модель
1
№
145
Назва деталі
Чехол
Заводський номер
72.3517.019
Кількість на модель
1
№
146
Назва деталі
Кришка
Заводський номер
72.3517.026
Кількість на модель
1
№
147
Назва деталі
Гвинт
Заводський номер
M8-6gх16.66.019 ГОСТ 11738-84
Кількість на модель
4
№
148
Назва деталі
Прокладка
Заводський номер
72.3517.021
Кількість на модель
4
№
149
Назва деталі
Штифт
Заводський номер
72.3517.018
Кількість на модель
1
№
150
Назва деталі
КІЛЬЦО
Заводський номер
055-061-36-1-6 ГОСТ 18829-73
Кількість на модель
1
№
151
Назва деталі
Сідло
Заводський номер
72.3517.004
Кількість на модель
1
№
152
Назва деталі
Пружина
Заводський номер
72.3517.023
Кількість на модель
1
№
153
Назва деталі
Пружина
Заводський номер
72.3517.015
Кількість на модель
1
№
154
Назва деталі
Штовхач
Заводський номер
72.3517.006
Кількість на модель
1
№
155
Назва деталі
КІЛЬЦО
Заводський номер
063-069-36-1-6 ГОСТ 18829-73
Кількість на модель
1
№
156
Назва деталі
Корпус
Заводський номер
72.3517.002
Кількість на модель
1
№
157
Назва деталі
Горіх
Заводський номер
2.M16х1,5-6H.5.019 ГОСТ 5918-73
Кількість на модель
1
№
158
Назва деталі
Шплінт
Заводський номер
4х32.019 ГОСТ 397-79
Кількість на модель
1
№
159
Назва деталі
Шток
Заводський номер
72.3517.013
Кількість на модель
1
№
160
Назва деталі
Шайба
Заводський номер
72.3517.017
Кількість на модель
4
№
161
Назва деталі
Горіх
Заводський номер
72.3517.016
Кількість на модель
4
№
162
Назва деталі
Гвинт стопорний
Заводський номер
72.3517.005
Кількість на модель
4
№
163
Назва деталі
Виделка.
Заводський номер
72.3517.014
Кількість на модель
2
№
164
Назва деталі
Виделка.
Заводський номер
72.3517.029
Кількість на модель
2
№
164
Назва деталі
Шток
Заводський номер
72.3517.012
Кількість на модель
1
№
165
Назва деталі
Повідець
Заводський номер
72.3517.027
Кількість на модель
1
№
166
Назва деталі
Повідець
Заводський номер
72.3517.009
Кількість на модель
1
№
166
Назва деталі
Повідець
Заводський номер
72.3517.011
Кількість на модель
1
№
167
Назва деталі
Повідець
Заводський номер
72.3517.028
Кількість на модель
1
№
167
Назва деталі
Прокладка
Заводський номер
72.3500.045
Кількість на модель
1
№
168
Назва деталі
Кришка
Заводський номер
72.3500.044
Кількість на модель
1
№
169
Назва деталі
Фіксатор
Заводський номер
72.3517.025
Кількість на модель
1
№
170
Назва деталі
М'яч
Заводський номер
10.0-60 ГОСТ 3722-81
Кількість на модель
5
№
171
Назва деталі
Пружина
Заводський номер
72.3517.024
Кількість на модель
2
№
172
Назва деталі
Шайба
Заводський номер
72.3517.022-02
Кількість на модель
1
№
173
Назва деталі
Ось
Заводський номер
72.3517.001
Кількість на модель
1
№
174
Назва деталі
КІЛЬЦО
Заводський номер
023-028-30-1-6 ГОСТ 18829-73
Кількість на модель
2
№
175
Назва деталі
Шайба
Заводський номер
72.3517.022-01
Кількість на модель
1
№
176
Назва деталі
Шайба
Заводський номер
72.3517.022
Кількість на модель
1
№
177
Назва деталі
Важіль
Заводський номер
72.3517.100
Кількість на модель
2
№
178
Назва деталі
Корок
Заводський номер
72.3517.008
Кількість на модель
№
179
Назва деталі
Болт
Заводський номер
М8-6gх20.109.40Х.019 ГОСТ 7796-70
Кількість на модель
№
180
Назва деталі
Прокладка
Заводський номер
05.3500.084
Кількість на модель
№
181
Назва деталі
Вимикач
Заводський номер
ВК 403 ТУ 37.063.188-76
Кількість на модель
№
182
Назва деталі
Штуцер
Заводський номер
72.3500.055
Кількість на модель
№
183
Назва деталі
Пружина
Заводський номер
72.3500.056
Кількість на модель
№
184
Назва деталі
Штовхач
Заводський номер
72.3500.054
Кількість на модель
№
185
Назва деталі
Ось
Заводський номер
72.3500.041
Кількість на модель
№
186
Назва деталі
Підшипник
Заводський номер
7306 ТУ 37.006.162-89
Кількість на модель
№
187
Назва деталі
КІЛЬЦО
Заводський номер
05.3500.051
Кількість на модель
№
188
Назва деталі
Шестерня
Заводський номер
05.3500.052
Кількість на модель
№
189
Назва деталі
Гвинт
Заводський номер
05.3500.064
Кількість на модель
№
190
Назва деталі
Упорна пластина
Заводський номер
72.3500.043
Кількість на модель
№
191
Назва деталі
Втулка
Заводський номер
72.35000.042
Кількість на модель
№
192
Назва деталі
Горіх
Заводський номер
72.3500.019
Кількість на модель
№
193
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 2 | Пломба | 1x6x10.АД1М ГОСТ 18677-73 | 8 | 8 | 2 | |||
| 3 | Дріт, L=мм | КО-0,5 ГОСТ 792-67 | 8 | 8 | 3 | |||
| 6 | Прокладка | 72.3500.057 | 2 | 2 | 6 | |||
| 17 | Болт | M8-6gx20.109.40Х.019 ГОСТ 7798-70 | 34 | 34 | 17 | |||
| 18 | Шайба | 8Т.65Г.019 ГОСТ 6402-70 | 24 | 24 | 18 | |||
| 61 | Болт | M10-6gx30.109.40X.019 ГОСТ 7798-70 | 10 | 10 | 61 | |||
| 109 | Болт | 3M8-6gx25.109.40X.019 ГОСТ 7798-70 | 4 | 4 | 109 | |||
| 145 | Важіль перемикання | 72.3517.007 | 1 | 1 | 145 | |||
| 146 | Чехол | 72.3517.019 | 1 | 1 | 146 | |||
| 147 | Кришка | 72.3517.026 | 1 | 1 | 147 | |||
| 148 | Гвинт | M8-6gх16.66.019 ГОСТ 11738-84 | 4 | 4 | 148 | |||
| 149 | Прокладка | 72.3517.021 | 4 | 4 | 149 | |||
| 150 | Штифт | 72.3517.018 | 1 | 1 | 150 | |||
| 151 | КІЛЬЦО | 055-061-36-1-6 ГОСТ 18829-73 | 1 | 1 | 151 | |||
| 152 | Сідло | 72.3517.004 | 1 | 1 | 152 | |||
| 153 | Пружина | 72.3517.023 | 1 | 1 | 153 | |||
| 154 | Пружина | 72.3517.015 | 1 | 1 | 154 | |||
| 155 | Штовхач | 72.3517.006 | 1 | 1 | 155 | |||
| 156 | КІЛЬЦО | 063-069-36-1-6 ГОСТ 18829-73 | 1 | 1 | 156 | |||
| 157 | Корпус | 72.3517.002 | 1 | 1 | 157 | |||
| 158 | Горіх | 2.M16х1,5-6H.5.019 ГОСТ 5918-73 | 1 | 1 | 158 | |||
| 159 | Шплінт | 4х32.019 ГОСТ 397-79 | 1 | 1 | 159 | |||
| 160 | Шток | 72.3517.013 | 1 | 1 | 160 | |||
| 161 | Шайба | 72.3517.017 | 4 | 4 | 161 | |||
| 162 | Горіх | 72.3517.016 | 4 | 4 | 162 | |||
| 163 | Гвинт стопорний | 72.3517.005 | 4 | 4 | 163 | |||
| 164 | Виделка. | 72.3517.014 | 2 | 2 | 164 | |||
| 164 | Виделка. | 72.3517.029 | 2 | 2 | 164 | |||
| 165 | Шток | 72.3517.012 | 1 | 1 | 165 | |||
| 166 | Повідець | 72.3517.027 | 1 | 1 | 166 | |||
| 166 | Повідець | 72.3517.009 | 1 | 1 | 166 | |||
| 167 | Повідець | 72.3517.011 | 1 | 1 | 167 | |||
| 167 | Повідець | 72.3517.028 | 1 | 1 | 167 | |||
| 168 | Прокладка | 72.3500.045 | 1 | 1 | 168 | |||
| 169 | Кришка | 72.3500.044 | 1 | 1 | 169 | |||
| 170 | Фіксатор | 72.3517.025 | 1 | 1 | 170 | |||
| 171 | М'яч | 10.0-60 ГОСТ 3722-81 | 5 | 5 | 171 | |||
| 172 | Пружина | 72.3517.024 | 2 | 2 | 172 | |||
| 173 | Шайба | 72.3517.022-02 | 1 | 1 | 173 | |||
| 174 | Ось | 72.3517.001 | 1 | 1 | 174 | |||
| 175 | КІЛЬЦО | 023-028-30-1-6 ГОСТ 18829-73 | 2 | 2 | 175 | |||
| 176 | Шайба | 72.3517.022-01 | 1 | 1 | 176 | |||
| 177 | Шайба | 72.3517.022 | 1 | 1 | 177 | |||
| 178 | Важіль | 72.3517.100 | 2 | 2 | 178 | |||
| 179 | Корок | 72.3517.008 | 179 | |||||
| 180 | Болт | М8-6gх20.109.40Х.019 ГОСТ 7796-70 | 180 | |||||
| 181 | Прокладка | 05.3500.084 | 181 | |||||
| 182 | Вимикач | ВК 403 ТУ 37.063.188-76 | 182 | |||||
| 183 | Штуцер | 72.3500.055 | 183 | |||||
| 184 | Пружина | 72.3500.056 | 184 | |||||
| 185 | Штовхач | 72.3500.054 | 185 | |||||
| 186 | Ось | 72.3500.041 | 186 | |||||
| 187 | Підшипник | 7306 ТУ 37.006.162-89 | 187 | |||||
| 188 | КІЛЬЦО | 05.3500.051 | 188 | |||||
| 189 | Шестерня | 05.3500.052 | 189 | |||||
| 190 | Гвинт | 05.3500.064 | 190 | |||||
| 191 | Упорна пластина | 72.3500.043 | 191 | |||||
| 192 | Втулка | 72.35000.042 | 192 | |||||
| 193 | Горіх | 72.3500.019 | 193 |
