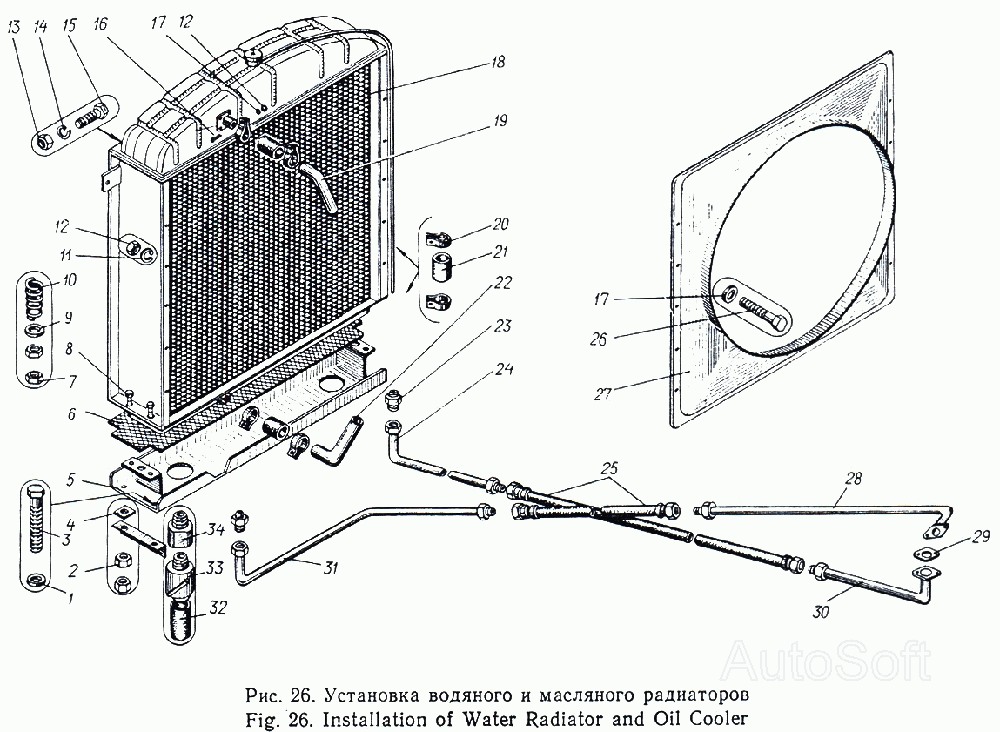

Встановлення водяного та масляного радіаторів
100%
Назва деталі
Шайба
Заводський номер
ГОСТ 11371—68
Кількість на модель
4
№
1
Назва деталі
Гайка M
Заводський номер
ГОСТ 5915—70
Кількість на модель
8
№
2
Назва деталі
Bolt Mx
Заводський номер
ГОСТ 7798—70
Кількість на модель
4
№
3
Назва деталі
Регулювальна шайба
Заводський номер
02.12.02.012
Кількість на модель
8
№
4
Назва деталі
Траверс.
Заводський номер
02.12.02.100
Кількість на модель
1
№
5
Назва деталі
Прокладка
Заводський номер
02.12.02.009
Кількість на модель
1
№
6
Назва деталі
Пружина
Заводський номер
02.12 02.011
Кількість на модель
4
№
10
Назва деталі
Шайба
Заводський номер
ГОСТ 6402—70
Кількість на модель
10
№
11
Назва деталі
Гвинт Mx
Заводський номер
ГОСТ 1491— 7й
Кількість на модель
8
№
16
Назва деталі
Шайба
Заводський номер
ГОСТ 10450—68
Кількість на модель
18
№
17
Назва деталі
Радіатор водяний і масляний в зборі
Заводський номер
СМД15к-22с15-2
Кількість на модель
1
№
18
Назва деталі
Труба
Заводський номер
02.12.02.003
Кількість на модель
1
№
19
Назва деталі
Хомутик
Заводський номер
02.12.02.008
Кількість на модель
8
№
20
Назва деталі
Шланг дюритовий dвн=, l=
Заводський номер
02.12.02.005
Кількість на модель
4
№
21
Назва деталі
Пружина
Заводський номер
02.12.02.002
Кількість на модель
1
№
22
Назва деталі
Штуцер
Заводський номер
02.12.02.202
Кількість на модель
2
№
23
Назва деталі
Трубка
Заводський номер
02.12.02.320
Кількість на модель
1
№
24
Назва деталі
Шланг
Заводський номер
02 12.02.230
Кількість на модель
2
№
25
Назва деталі
Дифузор
Заводський номер
02.12.02.001
Кількість на модель
1
№
27
Назва деталі
Трубка
Заводський номер
02.1202.210
Кількість на модель
1
№
28
Назва деталі
Прокладка
Заводський номер
02.12.02.014
Кількість на модель
2
№
29
Назва деталі
Трубка
Заводський номер
02.12.02.310
Кількість на модель
1
№
30
Назва деталі
Трубка
Заводський номер
02.12.02.220
Кількість на модель
1
№
31
Назва деталі
Рукав 8X15, L=__NT__1__
Заводський номер
02.12.02.015
Кількість на модель
1
№
32
Назва деталі
Ізолююча колодка
Заводський номер
КР-2
Кількість на модель
1
№
33
Назва деталі
Перехідник
Заводський номер
02.12.02.016
Кількість на модель
1
№
34
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шайба | ГОСТ 11371—68 | 4 | 4 | 1 | |||
| 2 | Гайка M | ГОСТ 5915—70 | 8 | 8 | 2 | |||
| 3 | Bolt Mx | ГОСТ 7798—70 | 4 | 4 | 3 | |||
| 4 | Регулювальна шайба | 02.12.02.012 | 8 | 8 | 4 | |||
| 5 | Траверс. | 02.12.02.100 | 1 | 1 | 5 | |||
| 6 | Прокладка | 02.12.02.009 | 1 | 1 | 6 | |||
| 10 | Пружина | 02.12 02.011 | 4 | 4 | 10 | |||
| 11 | Шайба | ГОСТ 6402—70 | 10 | 10 | 11 | |||
| 16 | Гвинт Mx | ГОСТ 1491— 7й | 8 | 8 | 16 | |||
| 17 | Шайба | ГОСТ 10450—68 | 18 | 18 | 17 | |||
| 18 | Радіатор водяний і масляний в зборі | СМД15к-22с15-2 | 1 | 1 | 18 | |||
| 19 | Труба | 02.12.02.003 | 1 | 1 | 19 | |||
| 20 | Хомутик | 02.12.02.008 | 8 | 8 | 20 | |||
| 21 | Шланг дюритовий dвн=, l= | 02.12.02.005 | 4 | 4 | 21 | |||
| 22 | Пружина | 02.12.02.002 | 1 | 1 | 22 | |||
| 23 | Штуцер | 02.12.02.202 | 2 | 2 | 23 | |||
| 24 | Трубка | 02.12.02.320 | 1 | 1 | 24 | |||
| 25 | Шланг | 02 12.02.230 | 2 | 2 | 25 | |||
| 27 | Дифузор | 02.12.02.001 | 1 | 1 | 27 | |||
| 28 | Трубка | 02.1202.210 | 1 | 1 | 28 | |||
| 29 | Прокладка | 02.12.02.014 | 2 | 2 | 29 | |||
| 30 | Трубка | 02.12.02.310 | 1 | 1 | 30 | |||
| 31 | Трубка | 02.12.02.220 | 1 | 1 | 31 | |||
| 32 | Рукав 8X15, L=__NT__1__ | 02.12.02.015 | 1 | 1 | 32 | |||
| 33 | Ізолююча колодка | КР-2 | 1 | 1 | 33 | |||
| 34 | Перехідник | 02.12.02.016 | 1 | 1 | 34 |
