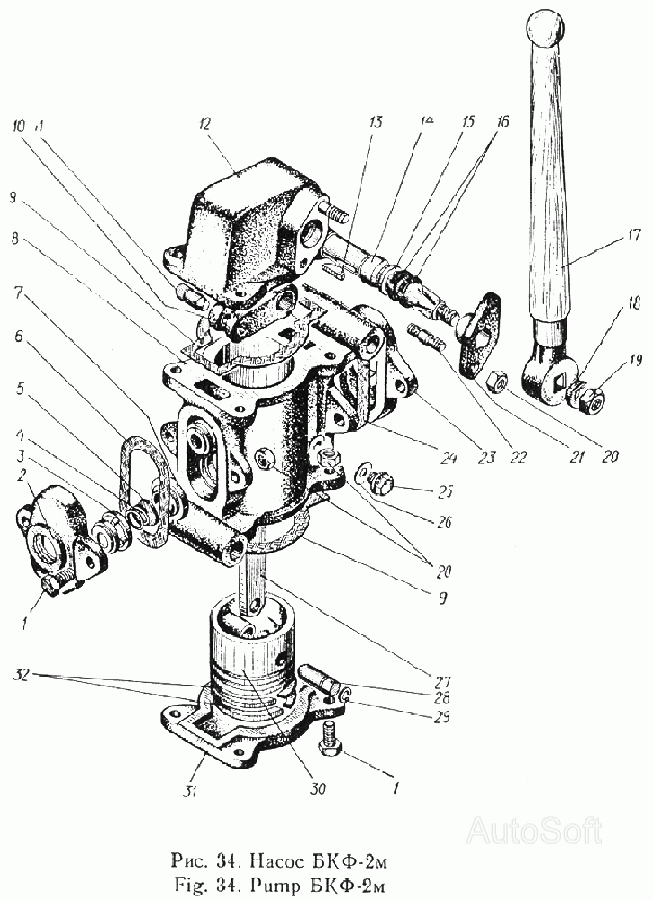

Насос BKF-m
100%
Назва деталі
Bolt Mx
Заводський номер
ГОСТ 7798—70
Кількість на модель
12
№
1
Назва деталі
Кришка нижня
Заводський номер
НР-003А
Кількість на модель
1
№
2
Назва деталі
Корпус клапана
Заводський номер
ИР-038
Кількість на модель
1
№
3
Назва деталі
Пружина
Заводський номер
НР-041
Кількість на модель
2
№
4
Назва деталі
Диск
Заводський номер
НР-039
Кількість на модель
2
№
5
Назва деталі
Прокладка
Заводський номер
НР-007
Кількість на модель
1
№
6
Назва деталі
Сідло клапана
Заводський номер
НР-037
Кількість на модель
2
№
7
Назва деталі
Корпус
Заводський номер
НР-013
Кількість на модель
1
№
8
Назва деталі
Прокладка
Заводський номер
НР-006
Кількість на модель
2
№
9
Назва деталі
Важіль
Заводський номер
НР-021
Кількість на модель
1
№
10
Назва деталі
Палец
Заводський номер
НР-004А
Кількість на модель
2
№
11
Назва деталі
Кришка
Заводський номер
НР-018А
Кількість на модель
1
№
12
Назва деталі
Шпонка сегментна 5X22
Заводський номер
ГОСТ 8795—68
Кількість на модель
1
№
13
Назва деталі
ВАЛ
Заводський номер
НР-019А
Кількість на модель
1
№
14
Назва деталі
КІЛЬЦО
Заводський номер
НР-023
Кількість на модель
1
№
15
Назва деталі
Кільце ущільнювальне
Заводський номер
НР-024
Кількість на модель
2
№
16
Назва деталі
Ручка.
Заводський номер
НР-040
Кількість на модель
1
№
17
Назва деталі
Диск
Заводський номер
Шайба
Кількість на модель
1
№
18
Назва деталі
Горіх Mx
Заводський номер
БКФ-2М-28
Кількість на модель
1
№
19
Назва деталі
Гайка M
Заводський номер
ГОСТ 5915—70
Кількість на модель
14
№
20
Назва деталі
Фланець
Заводський номер
НР-022А
Кількість на модель
1
№
21
Назва деталі
Шпилька АМХ (\)
Заводський номер
ГОСТ 11765—66
Кількість на модель
2
№
22
Назва деталі
Кришка верхня
Заводський номер
НР-002А
Кількість на модель
1
№
23
Назва деталі
Прокладка
Заводський номер
НР-008
Кількість на модель
1
№
24
Назва деталі
Корок
Заводський номер
1-34A
Кількість на модель
1
№
25
Назва деталі
Установка пробки
Заводський номер
Прокладка пробки
Кількість на модель
1
№
26
Назва деталі
Тяга
Заводський номер
НР-029
Кількість на модель
1
№
27
Назва деталі
Палец
Заводський номер
НР-031
Кількість на модель
1
№
28
Назва деталі
Кільце стопорне
Заводський номер
НР-005
Кількість на модель
1
№
29
Назва деталі
Поршень
Заводський номер
НР-027
Кількість на модель
1
№
30
Назва деталі
Кришка передня
Заводський номер
НР-001
Кількість на модель
1
№
31
Назва деталі
Кільце поршневе
Заводський номер
БКФ-2М-06
Кількість на модель
2
№
32
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Bolt Mx | ГОСТ 7798—70 | 12 | 12 | 1 | |||
| 2 | Кришка нижня | НР-003А | 1 | 1 | 2 | |||
| 3 | Корпус клапана | ИР-038 | 1 | 1 | 3 | |||
| 4 | Пружина | НР-041 | 2 | 2 | 4 | |||
| 5 | Диск | НР-039 | 2 | 2 | 5 | |||
| 6 | Прокладка | НР-007 | 1 | 1 | 6 | |||
| 7 | Сідло клапана | НР-037 | 2 | 2 | 7 | |||
| 8 | Корпус | НР-013 | 1 | 1 | 8 | |||
| 9 | Прокладка | НР-006 | 2 | 2 | 9 | |||
| 10 | Важіль | НР-021 | 1 | 1 | 10 | |||
| 11 | Палец | НР-004А | 2 | 2 | 11 | |||
| 12 | Кришка | НР-018А | 1 | 1 | 12 | |||
| 13 | Шпонка сегментна 5X22 | ГОСТ 8795—68 | 1 | 1 | 13 | |||
| 14 | ВАЛ | НР-019А | 1 | 1 | 14 | |||
| 15 | КІЛЬЦО | НР-023 | 1 | 1 | 15 | |||
| 16 | Кільце ущільнювальне | НР-024 | 2 | 2 | 16 | |||
| 17 | Ручка. | НР-040 | 1 | 1 | 17 | |||
| 18 | Диск | Шайба | 1 | 1 | 18 | |||
| 19 | Горіх Mx | БКФ-2М-28 | 1 | 1 | 19 | |||
| 20 | Гайка M | ГОСТ 5915—70 | 14 | 14 | 20 | |||
| 21 | Фланець | НР-022А | 1 | 1 | 21 | |||
| 22 | Шпилька АМХ (\) | ГОСТ 11765—66 | 2 | 2 | 22 | |||
| 23 | Кришка верхня | НР-002А | 1 | 1 | 23 | |||
| 24 | Прокладка | НР-008 | 1 | 1 | 24 | |||
| 25 | Корок | 1-34A | 1 | 1 | 25 | |||
| 26 | Установка пробки | Прокладка пробки | 1 | 1 | 26 | |||
| 27 | Тяга | НР-029 | 1 | 1 | 27 | |||
| 28 | Палец | НР-031 | 1 | 1 | 28 | |||
| 29 | Кільце стопорне | НР-005 | 1 | 1 | 29 | |||
| 30 | Поршень | НР-027 | 1 | 1 | 30 | |||
| 31 | Кришка передня | НР-001 | 1 | 1 | 31 | |||
| 32 | Кільце поршневе | БКФ-2М-06 | 2 | 2 | 32 |
