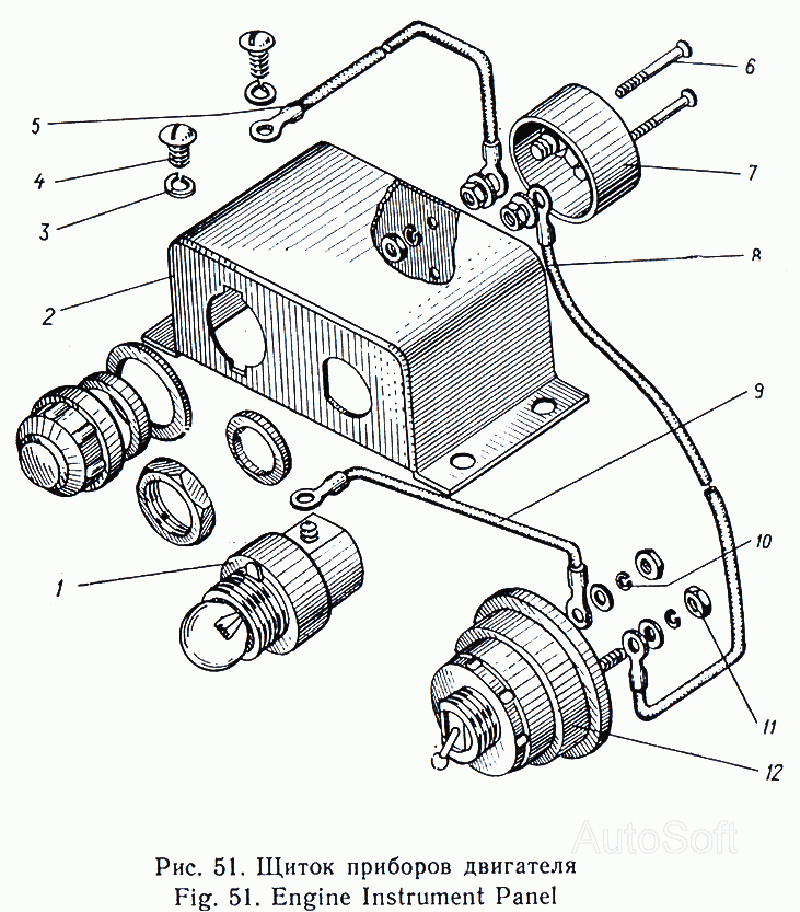

Панель приладів двигуна
100%
Назва деталі
Контрольний елемент
Заводський номер
ПД-50В
Кількість на модель
1
№
1
Назва деталі
Корпус щитка приладів двигуна
Заводський номер
02.23.11.010
Кількість на модель
1
№
2
Назва деталі
Шайба
Заводський номер
ГОСТ 6402—70
Кількість на модель
4
№
3
Назва деталі
Гвинт Mx
Заводський номер
ГОСТ 17475—72
Кількість на модель
4
№
4
Назва деталі
Провід «розетка — маса»
Заводський номер
02.23.11.040
Кількість на модель
1
№
5
Назва деталі
Розетка штепсельна
Заводський номер
47-К
Кількість на модель
1
№
7
Назва деталі
Провід «розетка — вимикач»
Заводський номер
02.23.11.020
Кількість на модель
1
№
8
Назва деталі
Провід «вмикач — контр-елемент»
Заводський номер
02.23.11.030
Кількість на модель
1
№
9
Назва деталі
Гайка M
Заводський номер
ГОСТ 5915—70
Кількість на модель
2
№
11
Назва деталі
Вмикач
Заводський номер
ВК-317
Кількість на модель
1
№
12
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Контрольний елемент | ПД-50В | 1 | 1 | 1 | |||
| 2 | Корпус щитка приладів двигуна | 02.23.11.010 | 1 | 1 | 2 | |||
| 3 | Шайба | ГОСТ 6402—70 | 4 | 4 | 3 | |||
| 4 | Гвинт Mx | ГОСТ 17475—72 | 4 | 4 | 4 | |||
| 5 | Провід «розетка — маса» | 02.23.11.040 | 1 | 1 | 5 | |||
| 7 | Розетка штепсельна | 47-К | 1 | 1 | 7 | |||
| 8 | Провід «розетка — вимикач» | 02.23.11.020 | 1 | 1 | 8 | |||
| 9 | Провід «вмикач — контр-елемент» | 02.23.11.030 | 1 | 1 | 9 | |||
| 11 | Гайка M | ГОСТ 5915—70 | 2 | 2 | 11 | |||
| 12 | Вмикач | ВК-317 | 1 | 1 | 12 |
