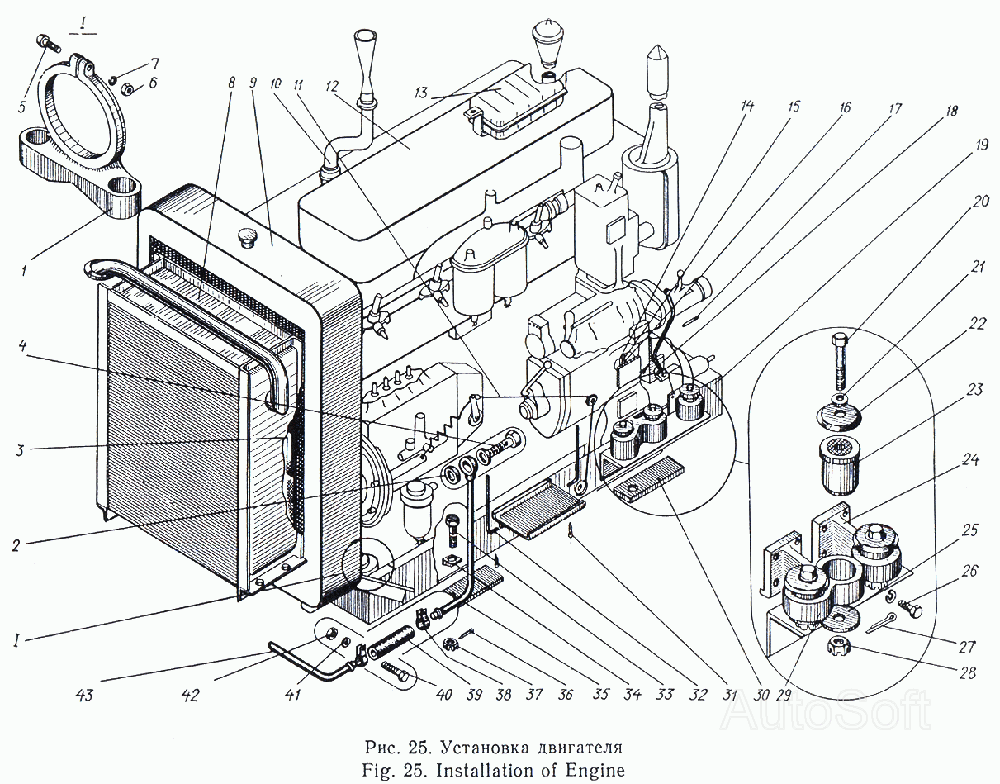

Встановлення двигуна
100%
Назва деталі
Опора двигуна передня
Заводський номер
02.12.00.001
Кількість на модель
1
№
1
Назва деталі
Прокладка
Заводський номер
50.45.74.035
Кількість на модель
4
№
2
Назва деталі
Установка шторки
Заводський номер
09.12.06.000
Кількість на модель
1
№
3
Назва деталі
Гвинт
Заводський номер
50.45.74.501
Кількість на модель
2
№
4
Назва деталі
Bolt Mx
Заводський номер
ГОСТ 7796—70
Кількість на модель
1
№
5
Назва деталі
Гайка M
Заводський номер
ГОСТ 2524—70
Кількість на модель
1
№
6
Назва деталі
Шайба
Заводський номер
ГОСТ 6402—70
Кількість на модель
9
№
7
Назва деталі
Встановлення масляного радіатора гідросистеми
Заводський номер
09.12.09.000
Кількість на модель
1
№
8
Назва деталі
Встановлення масляного та водяного радіаторів
Заводський номер
02.12.02.000
Кількість на модель
1
№
9
Назва деталі
Встановлення глушника
Заводський номер
09.12.14.000
Кількість на модель
1
№
10
Назва деталі
Вузол управління подачею палива
Заводський номер
02.12.04.000
Кількість на модель
1
№
11
Назва деталі
Двигун
Заводський номер
СМД-14
Кількість на модель
1
№
12
Назва деталі
Встановлення бензобака
Заводський номер
02.12.05.000
Кількість на модель
1
№
13
Назва деталі
Стопорна шайба
Заводський номер
09.12.00.011
Кількість на модель
1
№
14
Назва деталі
Стопорна шайба
Заводський номер
09.12.00.012
Кількість на модель
1
№
15
Назва деталі
Стопорна шайба
Заводський номер
09.12.00.013
Кількість на модель
1
№
16
Назва деталі
Штифт циліндричний ПраХ
Заводський номер
ГОСТ 3128—70
Кількість на модель
2
№
17
Назва деталі
Встановлення насоса
Заводський номер
09.12.13.000
Кількість на модель
1
№
18
Назва деталі
Рамка
Заводський номер
09.12.01.000
Кількість на модель
1
№
19
Назва деталі
Bolt Mx
Заводський номер
ГОСТ 7798—70
Кількість на модель
8
№
20
Назва деталі
Шайба
Заводський номер
ГОСТ 11371—68
Кількість на модель
16
№
21
Назва деталі
Чашка амортизатора
Заводський номер
02.12.00.004
Кількість на модель
8
№
22
Назва деталі
Амортизатор опори двигуна
Заводський номер
02.12.12.000
Кількість на модель
8
№
23
Назва деталі
Опора додаткова
Заводський номер
09.12.00.007
Кількість на модель
2
№
24
Назва деталі
Упорна шайба
Заводський номер
02.12.00.003
Кількість на модель
8
№
25
Назва деталі
Шплінт 2x12
Заводський номер
ГОСТ 397—66
Кількість на модель
8
№
27
Назва деталі
Гайка М14
Заводський номер
ГОСТ 5918-70
Кількість на модель
8
№
28
Назва деталі
Задня опора двигуна
Заводський номер
02.12.00.002
Кількість на модель
2
№
29
Назва деталі
Прокладка
Заводський номер
02.1200.012
Кількість на модель
4
№
30
Назва деталі
Стояти!
Заводський номер
09.12.00.008
Кількість на модель
2
№
32
Назва деталі
Шайба
Заводський номер
ГОСТ 10906—66
Кількість на модель
4
№
34
Назва деталі
Труба
Заводський номер
02.12.08.000
Кількість на модель
1
№
35
Назва деталі
Гайка M
Заводський номер
ГОСТ 5918—70
Кількість на модель
4
№
37
Назва деталі
Хомутик
Заводський номер
02.12.00.006
Кількість на модель
2
№
38
Назва деталі
Шланг
Заводський номер
02 12.00.005
Кількість на модель
1
№
39
Назва деталі
Гвинт Mx
Заводський номер
ГОСТ 1491—72
Кількість на модель
2
№
40
Назва деталі
Шайба
Заводський номер
ГОСТ 10450—68
Кількість на модель
2
№
41
Назва деталі
Гайка M
Заводський номер
ГОСТ 5915—70
Кількість на модель
2
№
42
Назва деталі
Труба
Заводський номер
02.12.11.000
Кількість на модель
1
№
43
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Опора двигуна передня | 02.12.00.001 | 1 | 1 | 1 | |||
| 2 | Прокладка | 50.45.74.035 | 4 | 4 | 2 | |||
| 3 | Установка шторки | 09.12.06.000 | 1 | 1 | 3 | |||
| 4 | Гвинт | 50.45.74.501 | 2 | 2 | 4 | |||
| 5 | Bolt Mx | ГОСТ 7796—70 | 1 | 1 | 5 | |||
| 6 | Гайка M | ГОСТ 2524—70 | 1 | 1 | 6 | |||
| 7 | Шайба | ГОСТ 6402—70 | 9 | 9 | 7 | |||
| 8 | Встановлення масляного радіатора гідросистеми | 09.12.09.000 | 1 | 1 | 8 | |||
| 9 | Встановлення масляного та водяного радіаторів | 02.12.02.000 | 1 | 1 | 9 | |||
| 10 | Встановлення глушника | 09.12.14.000 | 1 | 1 | 10 | |||
| 11 | Вузол управління подачею палива | 02.12.04.000 | 1 | 1 | 11 | |||
| 12 | Двигун | СМД-14 | 1 | 1 | 12 | |||
| 13 | Встановлення бензобака | 02.12.05.000 | 1 | 1 | 13 | |||
| 14 | Стопорна шайба | 09.12.00.011 | 1 | 1 | 14 | |||
| 15 | Стопорна шайба | 09.12.00.012 | 1 | 1 | 15 | |||
| 16 | Стопорна шайба | 09.12.00.013 | 1 | 1 | 16 | |||
| 17 | Штифт циліндричний ПраХ | ГОСТ 3128—70 | 2 | 2 | 17 | |||
| 18 | Встановлення насоса | 09.12.13.000 | 1 | 1 | 18 | |||
| 19 | Рамка | 09.12.01.000 | 1 | 1 | 19 | |||
| 20 | Bolt Mx | ГОСТ 7798—70 | 8 | 8 | 20 | |||
| 21 | Шайба | ГОСТ 11371—68 | 16 | 16 | 21 | |||
| 22 | Чашка амортизатора | 02.12.00.004 | 8 | 8 | 22 | |||
| 23 | Амортизатор опори двигуна | 02.12.12.000 | 8 | 8 | 23 | |||
| 24 | Опора додаткова | 09.12.00.007 | 2 | 2 | 24 | |||
| 25 | Упорна шайба | 02.12.00.003 | 8 | 8 | 25 | |||
| 27 | Шплінт 2x12 | ГОСТ 397—66 | 8 | 8 | 27 | |||
| 28 | Гайка М14 | ГОСТ 5918-70 | 8 | 8 | 28 | |||
| 29 | Задня опора двигуна | 02.12.00.002 | 2 | 2 | 29 | |||
| 30 | Прокладка | 02.1200.012 | 4 | 4 | 30 | |||
| 32 | Стояти! | 09.12.00.008 | 2 | 2 | 32 | |||
| 34 | Шайба | ГОСТ 10906—66 | 4 | 4 | 34 | |||
| 35 | Труба | 02.12.08.000 | 1 | 1 | 35 | |||
| 37 | Гайка M | ГОСТ 5918—70 | 4 | 4 | 37 | |||
| 38 | Хомутик | 02.12.00.006 | 2 | 2 | 38 | |||
| 39 | Шланг | 02 12.00.005 | 1 | 1 | 39 | |||
| 40 | Гвинт Mx | ГОСТ 1491—72 | 2 | 2 | 40 | |||
| 41 | Шайба | ГОСТ 10450—68 | 2 | 2 | 41 | |||
| 42 | Гайка M | ГОСТ 5915—70 | 2 | 2 | 42 | |||
| 43 | Труба | 02.12.11.000 | 1 | 1 | 43 |
