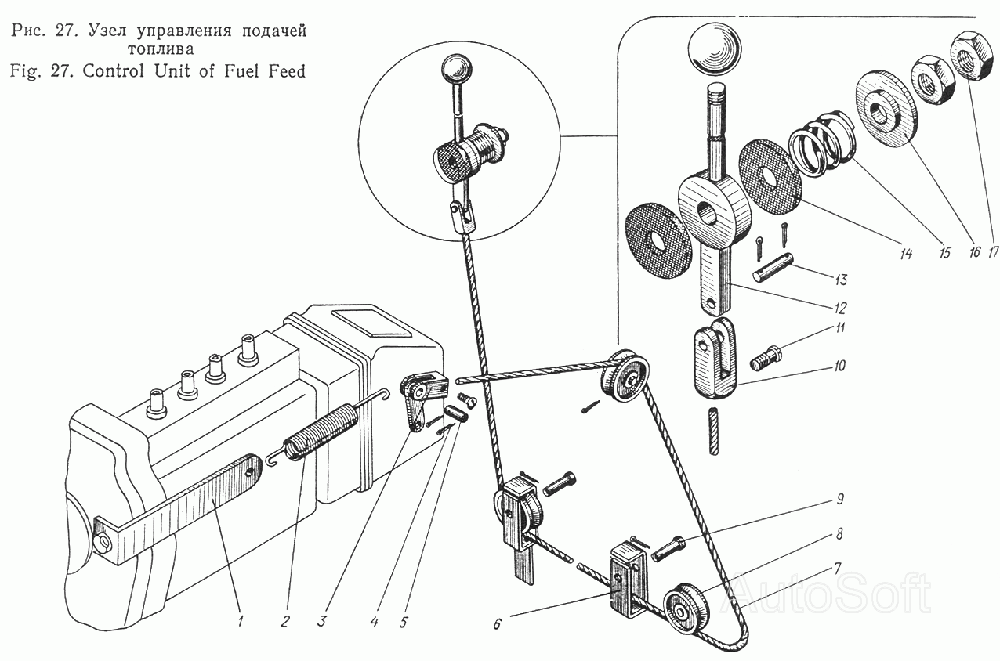

Вузол управління подачею палива
100%
Назва деталі
Скоба
Заводський номер
02.12.04.001
Кількість на модель
1
№
1
Назва деталі
Пружина
Заводський номер
02.12.02.002
Кількість на модель
1
№
2
Назва деталі
Виделка.
Заводський номер
02.12.04.014
Кількість на модель
1
№
3
Назва деталі
Шплінт 2x12
Заводський номер
ГОСТ 397—66
Кількість на модель
7
№
4
Назва деталі
Палец
Заводський номер
03.68.00.006
Кількість на модель
1
№
5
Назва деталі
Обойма
Заводський номер
02.12.04.007
Кількість на модель
2
№
6
Назва деталі
Мотузка.
Заводський номер
02.12.04.012
Кількість на модель
1
№
7
Назва деталі
Блок
Заводський номер
02.12.04.003
Кількість на модель
3
№
8
Назва деталі
Ось
Заводський номер
02.12.04.004
Кількість на модель
2
№
9
Назва деталі
Виделка.
Заводський номер
02.12.04.005
Кількість на модель
1
№
10
Назва деталі
Гвинт Mx
Заводський номер
ГОСТ 17473—72
Кількість на модель
2
№
11
Назва деталі
Важіль
Заводський номер
02.12.04.010
Кількість на модель
1
№
12
Назва деталі
Палец
Заводський номер
02.12.04.006
Кількість на модель
1
№
13
Назва деталі
КІЛЬЦО
Заводський номер
02.12.04.009
Кількість на модель
2
№
14
Назва деталі
Пружина
Заводський номер
02.12.04.011
Кількість на модель
1
№
15
Назва деталі
Шайба
Заводський номер
02.12.04.008
Кількість на модель
1
№
16
Назва деталі
Гайка M
Заводський номер
ГОСТ 5915—70
Кількість на модель
2
№
17
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Скоба | 02.12.04.001 | 1 | 1 | 1 | |||
| 2 | Пружина | 02.12.02.002 | 1 | 1 | 2 | |||
| 3 | Виделка. | 02.12.04.014 | 1 | 1 | 3 | |||
| 4 | Шплінт 2x12 | ГОСТ 397—66 | 7 | 7 | 4 | |||
| 5 | Палец | 03.68.00.006 | 1 | 1 | 5 | |||
| 6 | Обойма | 02.12.04.007 | 2 | 2 | 6 | |||
| 7 | Мотузка. | 02.12.04.012 | 1 | 1 | 7 | |||
| 8 | Блок | 02.12.04.003 | 3 | 3 | 8 | |||
| 9 | Ось | 02.12.04.004 | 2 | 2 | 9 | |||
| 10 | Виделка. | 02.12.04.005 | 1 | 1 | 10 | |||
| 11 | Гвинт Mx | ГОСТ 17473—72 | 2 | 2 | 11 | |||
| 12 | Важіль | 02.12.04.010 | 1 | 1 | 12 | |||
| 13 | Палец | 02.12.04.006 | 1 | 1 | 13 | |||
| 14 | КІЛЬЦО | 02.12.04.009 | 2 | 2 | 14 | |||
| 15 | Пружина | 02.12.04.011 | 1 | 1 | 15 | |||
| 16 | Шайба | 02.12.04.008 | 1 | 1 | 16 | |||
| 17 | Гайка M | ГОСТ 5915—70 | 2 | 2 | 17 |
