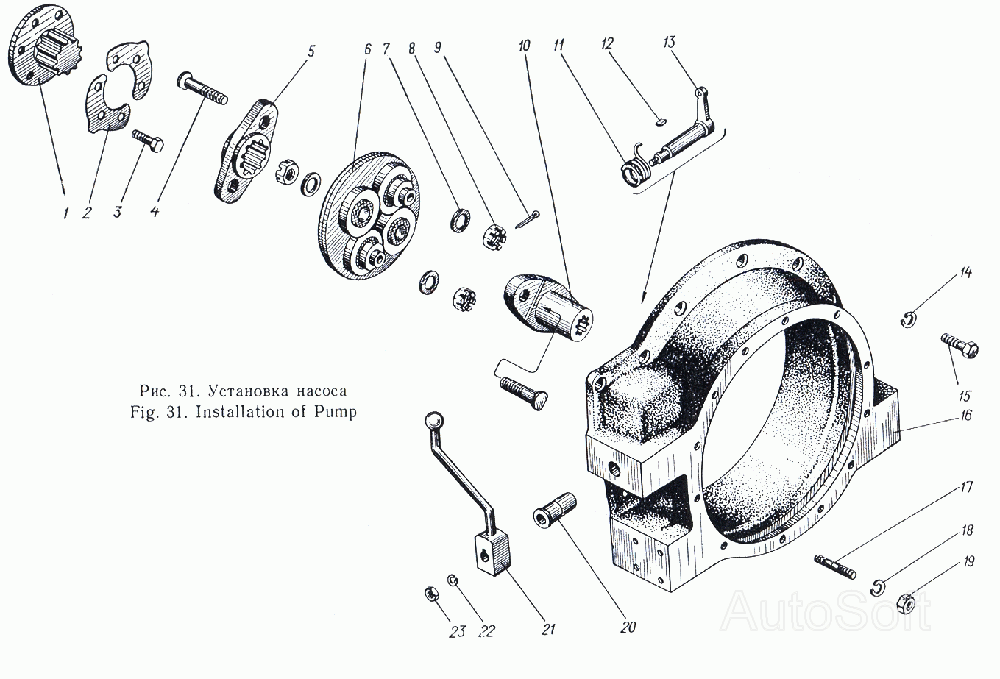

Встановлення насоса
100%
Назва деталі
Фланець
Заводський номер
02.12.13.001
Кількість на модель
1
№
1
Назва деталі
Шайба
Заводський номер
02.12.13.008
Кількість на модель
2
№
2
Назва деталі
Болт спеціальний
Заводський номер
02.12.03.006
Кількість на модель
6
№
3
Назва деталі
Болт
Заводський номер
02.12.13.009
Кількість на модель
4
№
4
Назва деталі
Вилка ведуча
Заводський номер
02.12.13.002
Кількість на модель
1
№
5
Назва деталі
Головка кардану
Заводський номер
А36-С2
Кількість на модель
1
№
6
Назва деталі
Шайба
Заводський номер
02.12.13.011
Кількість на модель
4
№
7
Назва деталі
Гайка M
Заводський номер
ГОСТ 5918—70
Кількість на модель
4
№
8
Назва деталі
Шплінт 2x12
Заводський номер
ГОСТ 397—66
Кількість на модель
4
№
9
Назва деталі
Вилка ведена
Заводський номер
09.12.13.003
Кількість на модель
1
№
10
Назва деталі
Пружина важеля
Заводський номер
14-2129
Кількість на модель
1
№
11
Назва деталі
Шпонка сегментна 4X6,
Заводський номер
ГОСТ 8796—68
Кількість на модель
1
№
12
Назва деталі
Важіль
Заводський номер
14-21С10
Кількість на модель
1
№
13
Назва деталі
Шайба
Заводський номер
ГОСТ 6402—70
Кількість на модель
12
№
14
Назва деталі
Bolt Mx
Заводський номер
ГОСТ 7798—70
Кількість на модель
12
№
15
Назва деталі
Фланець- перехідник
Заводський номер
09.12.13.002
Кількість на модель
1
№
16
Назва деталі
Шпилька АМХ (\)
Заводський номер
ГОСТ 11765—66
Кількість на модель
12
№
17
Назва деталі
Гайка M
Заводський номер
ГОСТ 5915—70
Кількість на модель
12
№
19
Назва деталі
Втулка осі важеля
Заводський номер
02.12.13.013
Кількість на модель
1
№
20
Назва деталі
Важіль включення в зборі
Заводський номер
02.12.03.008
Кількість на модель
1
№
21
Назва деталі
Горіх Mx
Заводський номер
ГОСТ 5916—70
Кількість на модель
1
№
23
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Фланець | 02.12.13.001 | 1 | 1 | 1 | |||
| 2 | Шайба | 02.12.13.008 | 2 | 2 | 2 | |||
| 3 | Болт спеціальний | 02.12.03.006 | 6 | 6 | 3 | |||
| 4 | Болт | 02.12.13.009 | 4 | 4 | 4 | |||
| 5 | Вилка ведуча | 02.12.13.002 | 1 | 1 | 5 | |||
| 6 | Головка кардану | А36-С2 | 1 | 1 | 6 | |||
| 7 | Шайба | 02.12.13.011 | 4 | 4 | 7 | |||
| 8 | Гайка M | ГОСТ 5918—70 | 4 | 4 | 8 | |||
| 9 | Шплінт 2x12 | ГОСТ 397—66 | 4 | 4 | 9 | |||
| 10 | Вилка ведена | 09.12.13.003 | 1 | 1 | 10 | |||
| 11 | Пружина важеля | 14-2129 | 1 | 1 | 11 | |||
| 12 | Шпонка сегментна 4X6, | ГОСТ 8796—68 | 1 | 1 | 12 | |||
| 13 | Важіль | 14-21С10 | 1 | 1 | 13 | |||
| 14 | Шайба | ГОСТ 6402—70 | 12 | 12 | 14 | |||
| 15 | Bolt Mx | ГОСТ 7798—70 | 12 | 12 | 15 | |||
| 16 | Фланець- перехідник | 09.12.13.002 | 1 | 1 | 16 | |||
| 17 | Шпилька АМХ (\) | ГОСТ 11765—66 | 12 | 12 | 17 | |||
| 19 | Гайка M | ГОСТ 5915—70 | 12 | 12 | 19 | |||
| 20 | Втулка осі важеля | 02.12.13.013 | 1 | 1 | 20 | |||
| 21 | Важіль включення в зборі | 02.12.03.008 | 1 | 1 | 21 | |||
| 23 | Горіх Mx | ГОСТ 5916—70 | 1 | 1 | 23 |
