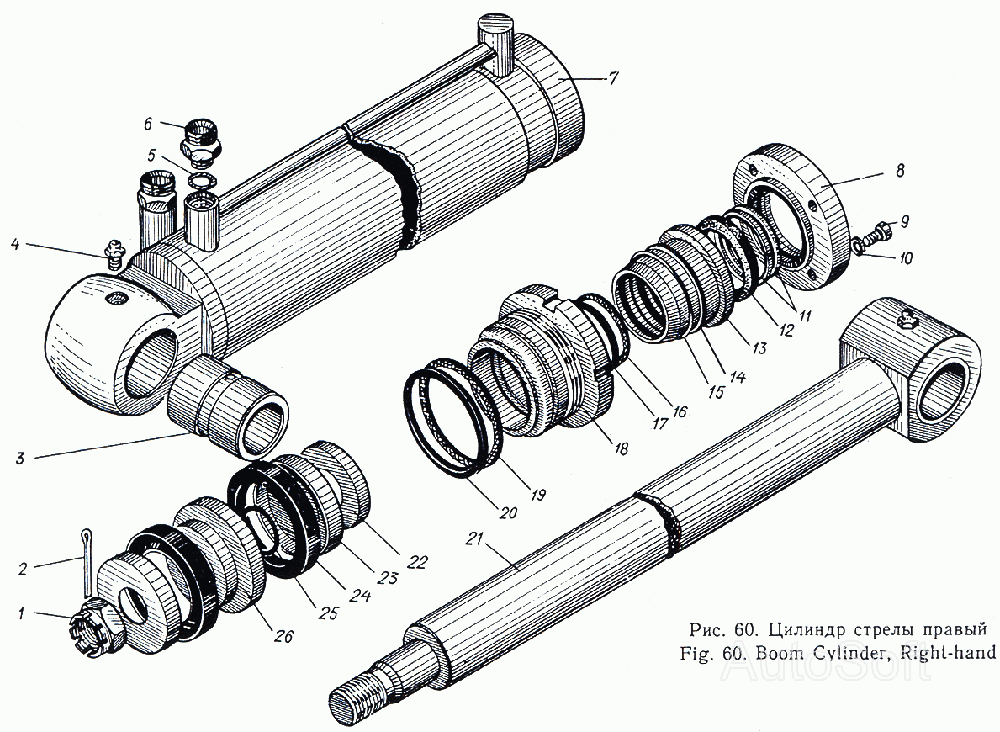

Циліндр стріли правий
100%
Назва деталі
Гайка M
Заводський номер
ГОСТ 5918—70
Кількість на модель
1
№
1
Назва деталі
Шплінт 2x12
Заводський номер
ГОСТ 397—66
Кількість на модель
1
№
2
Назва деталі
Втулка
Заводський номер
02.04.00.001
Кількість на модель
2
№
3
Назва деталі
Маслянка I- B
Заводський номер
ГОСТ 1303—56
Кількість на модель
2
№
4
Назва деталі
Кільце У- х
Заводський номер
ГОСТ 9833—61
Кількість на модель
2
№
5
Назва деталі
Штуцер
Заводський номер
09.35.00.001
Кількість на модель
2
№
6
Назва деталі
Труба циліндра правого
Заводський номер
02.34.01.000
Кількість на модель
1
№
7
Назва деталі
Корпус грязезбирача
Заводський номер
09.36.00.003
Кількість на модель
1
№
8
Назва деталі
Гвинт Mx
Заводський номер
ГОСТ 11738—66
Кількість на модель
4
№
9
Назва деталі
Шайба
Заводський номер
ГОСТ 6402—70
Кількість на модель
4
№
10
Назва деталі
Кільце розрізне
Заводський номер
09.36.00.005
Кількість на модель
2
№
11
Назва деталі
Грязезнімач
Заводський номер
09.36.00.004
Кількість на модель
1
№
12
Назва деталі
Втулка
Заводський номер
09.36.00.001
Кількість на модель
1
№
13
Назва деталі
Захисна шайба
Заводський номер
09.36.00.007
Кількість на модель
1
№
14
Назва деталі
Захисна шайба
Заводський номер
09.36.00.006
Кількість на модель
3
№
16
Назва деталі
Кільце H1-
Заводський номер
ГОСТ У833—61
Кількість на модель
3
№
17
Назва деталі
Кришка передня
Заводський номер
09.36.00.002
Кількість на модель
1
№
18
Назва деталі
Захисна шайба
Заводський номер
09.36.00.008
Кількість на модель
1
№
19
Назва деталі
Шток у зборі
Заводський номер
09.36.01.000
Кількість на модель
1
№
21
Назва деталі
Шайба
Заводський номер
02.04.00.015
Кількість на модель
1
№
22
Назва деталі
Упор
Заводський номер
11.14.00.006
Кількість на модель
2
№
23
Назва деталі
Манжета 150X180
Заводський номер
ГОСТ 6969—54
Кількість на модель
2
№
24
Назва деталі
Кільце ущільнювальне
Заводський номер
11.14.00.210
Кількість на модель
1
№
25
Назва деталі
Поршень
Заводський номер
11.14.00.004
Кількість на модель
1
№
26
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гайка M | ГОСТ 5918—70 | 1 | 1 | 1 | |||
| 2 | Шплінт 2x12 | ГОСТ 397—66 | 1 | 1 | 2 | |||
| 3 | Втулка | 02.04.00.001 | 2 | 2 | 3 | |||
| 4 | Маслянка I- B | ГОСТ 1303—56 | 2 | 2 | 4 | |||
| 5 | Кільце У- х | ГОСТ 9833—61 | 2 | 2 | 5 | |||
| 6 | Штуцер | 09.35.00.001 | 2 | 2 | 6 | |||
| 7 | Труба циліндра правого | 02.34.01.000 | 1 | 1 | 7 | |||
| 8 | Корпус грязезбирача | 09.36.00.003 | 1 | 1 | 8 | |||
| 9 | Гвинт Mx | ГОСТ 11738—66 | 4 | 4 | 9 | |||
| 10 | Шайба | ГОСТ 6402—70 | 4 | 4 | 10 | |||
| 11 | Кільце розрізне | 09.36.00.005 | 2 | 2 | 11 | |||
| 12 | Грязезнімач | 09.36.00.004 | 1 | 1 | 12 | |||
| 13 | Втулка | 09.36.00.001 | 1 | 1 | 13 | |||
| 14 | Захисна шайба | 09.36.00.007 | 1 | 1 | 14 | |||
| 16 | Захисна шайба | 09.36.00.006 | 3 | 3 | 16 | |||
| 17 | Кільце H1- | ГОСТ У833—61 | 3 | 3 | 17 | |||
| 18 | Кришка передня | 09.36.00.002 | 1 | 1 | 18 | |||
| 19 | Захисна шайба | 09.36.00.008 | 1 | 1 | 19 | |||
| 21 | Шток у зборі | 09.36.01.000 | 1 | 1 | 21 | |||
| 22 | Шайба | 02.04.00.015 | 1 | 1 | 22 | |||
| 23 | Упор | 11.14.00.006 | 2 | 2 | 23 | |||
| 24 | Манжета 150X180 | ГОСТ 6969—54 | 2 | 2 | 24 | |||
| 25 | Кільце ущільнювальне | 11.14.00.210 | 1 | 1 | 25 | |||
| 26 | Поршень | 11.14.00.004 | 1 | 1 | 26 |
