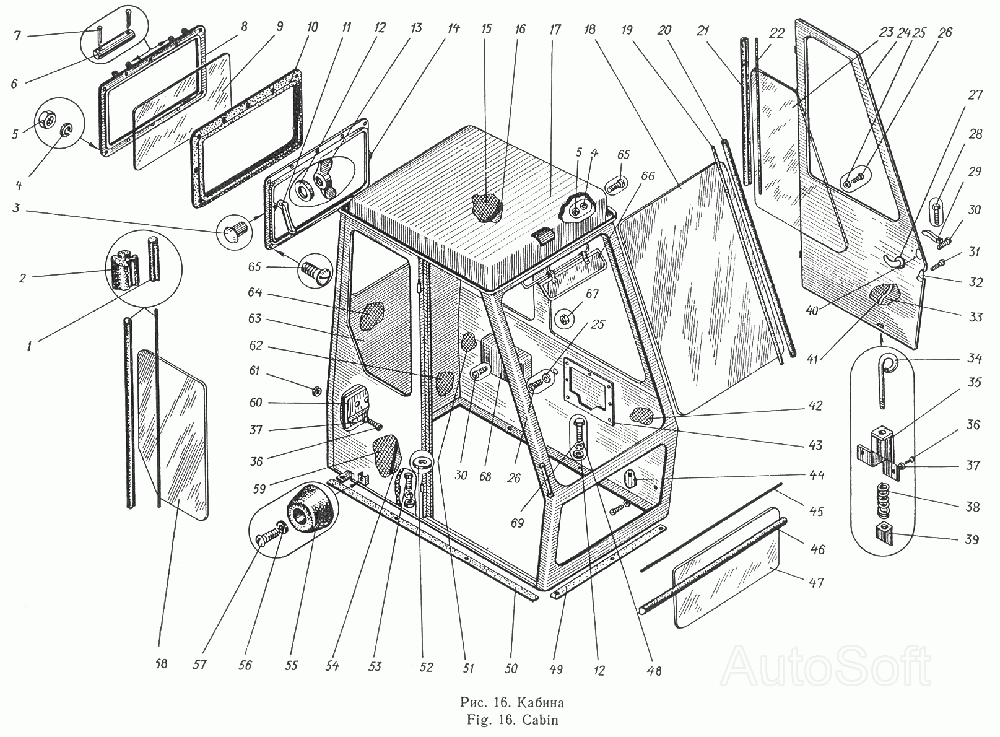

Каюта
100%
Назва деталі
Шнур розпірний вікна бічного
Заводський номер
02.10.00.001
Кількість на модель
2
№
1
Назва деталі
Окантовка вікна бічного
Заводський номер
02.10.00.324
Кількість на модель
2
№
2
Назва деталі
Заклепка 4X8
Заводський номер
МН-5338—64
Кількість на модель
2
№
3
Назва деталі
Шайба
Заводський номер
ГОСТ 6402—70
Кількість на модель
12
№
4
Назва деталі
Гайка M
Заводський номер
ГОСТ 5915—70
Кількість на модель
12
№
5
Назва деталі
Вісь петлі
Заводський номер
01.36.01.023
Кількість на модель
2
№
6
Назва деталі
Шплінт 2x12
Заводський номер
ГОСТ 397—66
Кількість на модель
4
№
7
Назва деталі
Зовнішня рама
Заводський номер
02.10.03.010
Кількість на модель
1
№
8
Назва деталі
Заднє вікно
Заводський номер
02.10.03.001
Кількість на модель
1
№
9
Назва деталі
Ущільнювач
Заводський номер
02.10.03.302
Кількість на модель
1
№
10
Назва деталі
Кулиса
Заводський номер
02.10.03.003
Кількість на модель
2
№
11
Назва деталі
Шайба
Заводський номер
ГОСТ 11371—68
Кількість на модель
12
№
12
Назва деталі
Барашек М.
Заводський номер
ГОСТ 3032—66
Кількість на модель
2
№
13
Назва деталі
Рамка внутрішня
Заводський номер
02.10.03.020
Кількість на модель
1
№
14
Назва деталі
Ізоляція
Заводський номер
02.10.00.029
Кількість на модель
1
№
15
Назва деталі
Обшивка
Заводський номер
02.10.00.031
Кількість на модель
1
№
16
Назва деталі
Металоконструкція кабіни
Заводський номер
09.10.01.000
Кількість на модель
1
№
17
Назва деталі
Скло переднє верхнє
Заводський номер
02.10.00.015
Кількість на модель
1
№
18
Назва деталі
Шнур розпірний переднього верхнього вікна
Заводський номер
02.10.00.319
Кількість на модель
1
№
19
Назва деталі
Окантовка переднього верхнього вікна
Заводський номер
02.10.00.318
Кількість на модель
1
№
20
Назва деталі
Окантовка вікна дверей
Заводський номер
02.10.00.321
Кількість на модель
1
№
21
Назва деталі
Шнур розпірний вікна двері
Заводський номер
02.10.00.323
Кількість на модель
1
№
22
Назва деталі
Дверне скло
Заводський номер
02.10.00.016
Кількість на модель
1
№
23
Назва деталі
Металоконструкції дверей
Заводський номер
02.10.02.100
Кількість на модель
1
№
24
Назва деталі
Шайба
Заводський номер
ГОСТ 11371—65
Кількість на модель
110
№
25
Назва деталі
Гвинт Mx
Заводський номер
ГОСТ 10621—63
Кількість на модель
110
№
26
Назва деталі
Ручка
Заводський номер
40-6008065
Кількість на модель
1
№
27
Назва деталі
Bolt Mx
Заводський номер
ГОСТ 7805—70
Кількість на модель
1
№
28
Назва деталі
Ручка
Заводський номер
40-6008052-Б
Кількість на модель
1
№
29
Назва деталі
Гвинт Mx
Заводський номер
ГОСТ 17475—72
Кількість на модель
12
№
30
Назва деталі
Замок меблевий для лівих дверей ШПР-
Заводський номер
ТУ-2724—64
Кількість на модель
1
№
32
Назва деталі
Обшивка
Заводський номер
02.10.02.001
Кількість на модель
1
№
33
Назва деталі
Скоба
Заводський номер
02.10.02.205
Кількість на модель
1
№
34
Назва деталі
Корпус
Заводський номер
02.10.02.202
Кількість на модель
1
№
35
Назва деталі
Гвинт Mx
Заводський номер
ГОСТ 17473—72
Кількість на модель
8
№
36
Назва деталі
Пружина
Заводський номер
02.10.02.203
Кількість на модель
1
№
38
Назва деталі
Чека
Заводський номер
02.10.02.201
Кількість на модель
1
№
39
Назва деталі
Замок дверей в зборі
Заводський номер
40-60О8О60-Б
Кількість на модель
1
№
40
Назва деталі
Ізоляція
Заводський номер
02.10.02.004
Кількість на модель
1
№
41
Назва деталі
Ізоляція
Заводський номер
02.10.00.009
Кількість на модель
1
№
42
Назва деталі
Накладка
Заводський номер
02.10.00.004
Кількість на модель
1
№
43
Назва деталі
Кришка
Заводський номер
02.10.00.005
Кількість на модель
2
№
44
Назва деталі
Шнур розпірний переднього нижнього вікна
Заводський номер
02.10.00.313
Кількість на модель
1
№
45
Назва деталі
Окантовка переднього нижнього вікна
Заводський номер
02.10.00.312
Кількість на модель
1
№
46
Назва деталі
Скло переднє
Заводський номер
02.10.00.014
Кількість на модель
1
№
47
Назва деталі
Bolt Mx
Заводський номер
ГОСТ 7798—70
Кількість на модель
9
№
48
Назва деталі
Прокладка
Заводський номер
02.10.00.322
Кількість на модель
2
№
49
Назва деталі
Прокладка
Заводський номер
02.10.00.308
Кількість на модель
2
№
50
Назва деталі
Ізоляція
Заводський номер
02.10.00.028
Кількість на модель
1
№
51
Назва деталі
Шайба
Заводський номер
02.10.00.027
Кількість на модель
2
№
52
Назва деталі
Обшивка
Заводський номер
02.10.00.007
Кількість на модель
1
№
54
Назва деталі
АМОРТИЗАТОР
Заводський номер
02.10.00.334
Кількість на модель
1
№
55
Назва деталі
Скло бічне
Заводський номер
02.10.00.017
Кількість на модель
1
№
58
Назва деталі
Ізоляція
Заводський номер
02.10.00.006
Кількість на модель
1
№
59
Назва деталі
Коробка
Заводський номер
09.10.00.037
Кількість на модель
1
№
60
Назва деталі
Ізоляція
Заводський номер
02.10.00.002
Кількість на модель
1
№
62
Назва деталі
Обшивка
Заводський номер
02.10.00.003
Кількість на модель
1
№
63
Назва деталі
Ізоляція
Заводський номер
02.10.00.033
Кількість на модель
1
№
64
Назва деталі
Встановлення козирка протисонячного
Заводський номер
09.10.04.000
Кількість на модель
1
№
66
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шнур розпірний вікна бічного | 02.10.00.001 | 2 | 2 | 1 | |||
| 2 | Окантовка вікна бічного | 02.10.00.324 | 2 | 2 | 2 | |||
| 3 | Заклепка 4X8 | МН-5338—64 | 2 | 2 | 3 | |||
| 4 | Шайба | ГОСТ 6402—70 | 12 | 12 | 4 | |||
| 5 | Гайка M | ГОСТ 5915—70 | 12 | 12 | 5 | |||
| 6 | Вісь петлі | 01.36.01.023 | 2 | 2 | 6 | |||
| 7 | Шплінт 2x12 | ГОСТ 397—66 | 4 | 4 | 7 | |||
| 8 | Зовнішня рама | 02.10.03.010 | 1 | 1 | 8 | |||
| 9 | Заднє вікно | 02.10.03.001 | 1 | 1 | 9 | |||
| 10 | Ущільнювач | 02.10.03.302 | 1 | 1 | 10 | |||
| 11 | Кулиса | 02.10.03.003 | 2 | 2 | 11 | |||
| 12 | Шайба | ГОСТ 11371—68 | 12 | 12 | 12 | |||
| 13 | Барашек М. | ГОСТ 3032—66 | 2 | 2 | 13 | |||
| 14 | Рамка внутрішня | 02.10.03.020 | 1 | 1 | 14 | |||
| 15 | Ізоляція | 02.10.00.029 | 1 | 1 | 15 | |||
| 16 | Обшивка | 02.10.00.031 | 1 | 1 | 16 | |||
| 17 | Металоконструкція кабіни | 09.10.01.000 | 1 | 1 | 17 | |||
| 18 | Скло переднє верхнє | 02.10.00.015 | 1 | 1 | 18 | |||
| 19 | Шнур розпірний переднього верхнього вікна | 02.10.00.319 | 1 | 1 | 19 | |||
| 20 | Окантовка переднього верхнього вікна | 02.10.00.318 | 1 | 1 | 20 | |||
| 21 | Окантовка вікна дверей | 02.10.00.321 | 1 | 1 | 21 | |||
| 22 | Шнур розпірний вікна двері | 02.10.00.323 | 1 | 1 | 22 | |||
| 23 | Дверне скло | 02.10.00.016 | 1 | 1 | 23 | |||
| 24 | Металоконструкції дверей | 02.10.02.100 | 1 | 1 | 24 | |||
| 25 | Шайба | ГОСТ 11371—65 | 110 | 110 | 25 | |||
| 26 | Гвинт Mx | ГОСТ 10621—63 | 110 | 110 | 26 | |||
| 27 | Ручка | 40-6008065 | 1 | 1 | 27 | |||
| 28 | Bolt Mx | ГОСТ 7805—70 | 1 | 1 | 28 | |||
| 29 | Ручка | 40-6008052-Б | 1 | 1 | 29 | |||
| 30 | Гвинт Mx | ГОСТ 17475—72 | 12 | 12 | 30 | |||
| 32 | Замок меблевий для лівих дверей ШПР- | ТУ-2724—64 | 1 | 1 | 32 | |||
| 33 | Обшивка | 02.10.02.001 | 1 | 1 | 33 | |||
| 34 | Скоба | 02.10.02.205 | 1 | 1 | 34 | |||
| 35 | Корпус | 02.10.02.202 | 1 | 1 | 35 | |||
| 36 | Гвинт Mx | ГОСТ 17473—72 | 8 | 8 | 36 | |||
| 38 | Пружина | 02.10.02.203 | 1 | 1 | 38 | |||
| 39 | Чека | 02.10.02.201 | 1 | 1 | 39 | |||
| 40 | Замок дверей в зборі | 40-60О8О60-Б | 1 | 1 | 40 | |||
| 41 | Ізоляція | 02.10.02.004 | 1 | 1 | 41 | |||
| 42 | Ізоляція | 02.10.00.009 | 1 | 1 | 42 | |||
| 43 | Накладка | 02.10.00.004 | 1 | 1 | 43 | |||
| 44 | Кришка | 02.10.00.005 | 2 | 2 | 44 | |||
| 45 | Шнур розпірний переднього нижнього вікна | 02.10.00.313 | 1 | 1 | 45 | |||
| 46 | Окантовка переднього нижнього вікна | 02.10.00.312 | 1 | 1 | 46 | |||
| 47 | Скло переднє | 02.10.00.014 | 1 | 1 | 47 | |||
| 48 | Bolt Mx | ГОСТ 7798—70 | 9 | 9 | 48 | |||
| 49 | Прокладка | 02.10.00.322 | 2 | 2 | 49 | |||
| 50 | Прокладка | 02.10.00.308 | 2 | 2 | 50 | |||
| 51 | Ізоляція | 02.10.00.028 | 1 | 1 | 51 | |||
| 52 | Шайба | 02.10.00.027 | 2 | 2 | 52 | |||
| 54 | Обшивка | 02.10.00.007 | 1 | 1 | 54 | |||
| 55 | АМОРТИЗАТОР | 02.10.00.334 | 1 | 1 | 55 | |||
| 58 | Скло бічне | 02.10.00.017 | 1 | 1 | 58 | |||
| 59 | Ізоляція | 02.10.00.006 | 1 | 1 | 59 | |||
| 60 | Коробка | 09.10.00.037 | 1 | 1 | 60 | |||
| 62 | Ізоляція | 02.10.00.002 | 1 | 1 | 62 | |||
| 63 | Обшивка | 02.10.00.003 | 1 | 1 | 63 | |||
| 64 | Ізоляція | 02.10.00.033 | 1 | 1 | 64 | |||
| 66 | Встановлення козирка протисонячного | 09.10.04.000 | 1 | 1 | 66 |
