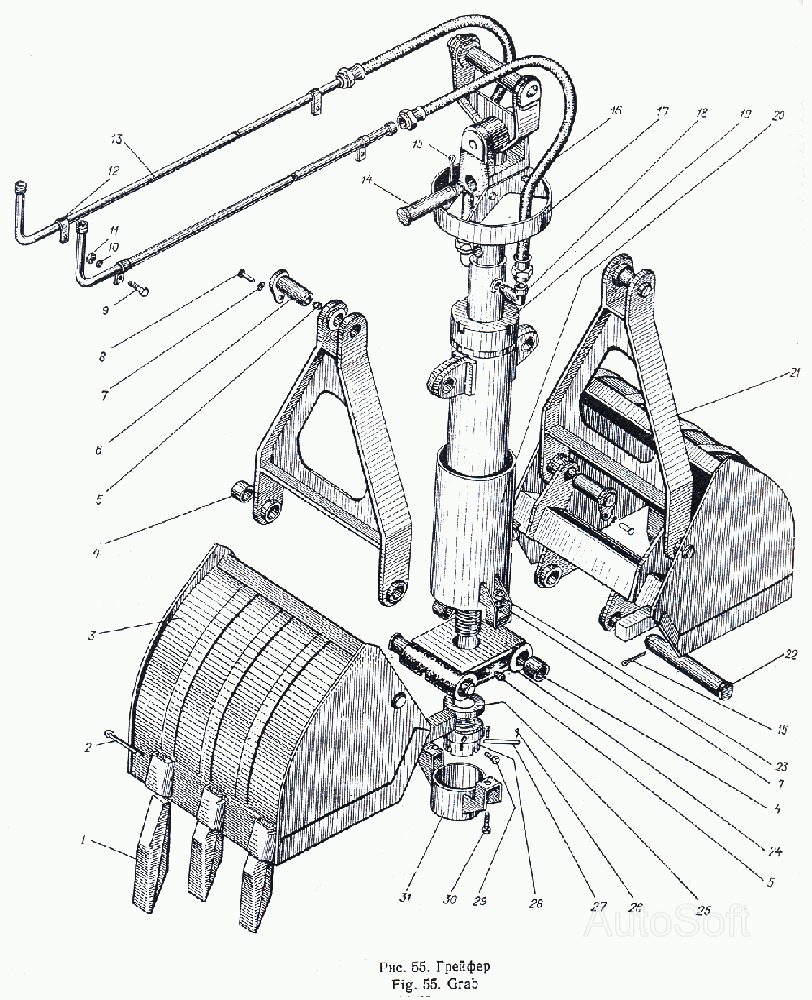

Грейфер
100%
Назва деталі
Зуб
Заводський номер
03.58.00.003
Кількість на модель
6
№
1
Назва деталі
Шплінт 2x12
Заводський номер
ГОСТ 397—66
Кількість на модель
6
№
2
Назва деталі
Щелепа грейфера
Заводський номер
02.30.02.000
Кількість на модель
2
№
3
Назва деталі
Втулка
Заводський номер
02.30.00.008
Кількість на модель
8
№
4
Назва деталі
Маслянка I- B
Заводський номер
ГОСТ 1303—56
Кількість на модель
9
№
5
Назва деталі
Палец
Заводський номер
02.30.00.100
Кількість на модель
6
№
6
Назва деталі
Шайба
Заводський номер
ГОСТ 6402—70
Кількість на модель
8
№
7
Назва деталі
Bolt Mx
Заводський номер
ГОСТ 7798—70
Кількість на модель
6
№
8
Назва деталі
Шайба
Заводський номер
ГОСТ 6420—70
Кількість на модель
4
№
10
Назва деталі
Гайка M
Заводський номер
ГОСТ 5915—70
Кількість на модель
4
№
11
Назва деталі
Хомут
Заводський номер
02.21.00.008
Кількість на модель
4
№
12
Назва деталі
Труба
Заводський номер
02.30.07.100
Кількість на модель
2
№
13
Назва деталі
Палец
Заводський номер
02.30.00.006
Кількість на модель
1
№
14
Назва деталі
Рукав
Заводський номер
20X1000 А1А1
Кількість на модель
2
№
16
Назва деталі
Хапай голову.
Заводський номер
02.3О01.000
Кількість на модель
1
№
17
Назва деталі
Штуцер К
Заводський номер
02.30.07.002
Кількість на модель
2
№
18
Назва деталі
Гідроциліндр грейфера
Заводський номер
02.30.03.000
Кількість на модель
1
№
19
Назва деталі
Кожух циліндра
Заводський номер
02.30.05.000
Кількість на модель
1
№
20
Назва деталі
Тяга
Заводський номер
02.30.04.000
Кількість на модель
2
№
21
Назва деталі
Палец
Заводський номер
02.30.00.007
Кількість на модель
2
№
22
Назва деталі
Проушина
Заводський номер
02.30.00.001
Кількість на модель
1
№
24
Назва деталі
Шайба
Заводський номер
02.30.00.002
Кількість на модель
1
№
25
Назва деталі
Ось
Заводський номер
02.30.00.004
Кількість на модель
1
№
27
Назва деталі
Гайка спеціальна
Заводський номер
02.30.00.003
Кількість на модель
1
№
28
Назва деталі
Гвинт Mx
Заводський номер
ГОСТ 11738—66
Кількість на модель
2
№
29
Назва деталі
Кожух гайки
Заводський номер
02.30.06.000
Кількість на модель
1
№
31
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Зуб | 03.58.00.003 | 6 | 6 | 1 | |||
| 2 | Шплінт 2x12 | ГОСТ 397—66 | 6 | 6 | 2 | |||
| 3 | Щелепа грейфера | 02.30.02.000 | 2 | 2 | 3 | |||
| 4 | Втулка | 02.30.00.008 | 8 | 8 | 4 | |||
| 5 | Маслянка I- B | ГОСТ 1303—56 | 9 | 9 | 5 | |||
| 6 | Палец | 02.30.00.100 | 6 | 6 | 6 | |||
| 7 | Шайба | ГОСТ 6402—70 | 8 | 8 | 7 | |||
| 8 | Bolt Mx | ГОСТ 7798—70 | 6 | 6 | 8 | |||
| 10 | Шайба | ГОСТ 6420—70 | 4 | 4 | 10 | |||
| 11 | Гайка M | ГОСТ 5915—70 | 4 | 4 | 11 | |||
| 12 | Хомут | 02.21.00.008 | 4 | 4 | 12 | |||
| 13 | Труба | 02.30.07.100 | 2 | 2 | 13 | |||
| 14 | Палец | 02.30.00.006 | 1 | 1 | 14 | |||
| 16 | Рукав | 20X1000 А1А1 | 2 | 2 | 16 | |||
| 17 | Хапай голову. | 02.3О01.000 | 1 | 1 | 17 | |||
| 18 | Штуцер К | 02.30.07.002 | 2 | 2 | 18 | |||
| 19 | Гідроциліндр грейфера | 02.30.03.000 | 1 | 1 | 19 | |||
| 20 | Кожух циліндра | 02.30.05.000 | 1 | 1 | 20 | |||
| 21 | Тяга | 02.30.04.000 | 2 | 2 | 21 | |||
| 22 | Палец | 02.30.00.007 | 2 | 2 | 22 | |||
| 24 | Проушина | 02.30.00.001 | 1 | 1 | 24 | |||
| 25 | Шайба | 02.30.00.002 | 1 | 1 | 25 | |||
| 27 | Ось | 02.30.00.004 | 1 | 1 | 27 | |||
| 28 | Гайка спеціальна | 02.30.00.003 | 1 | 1 | 28 | |||
| 29 | Гвинт Mx | ГОСТ 11738—66 | 2 | 2 | 29 | |||
| 31 | Кожух гайки | 02.30.06.000 | 1 | 1 | 31 |
