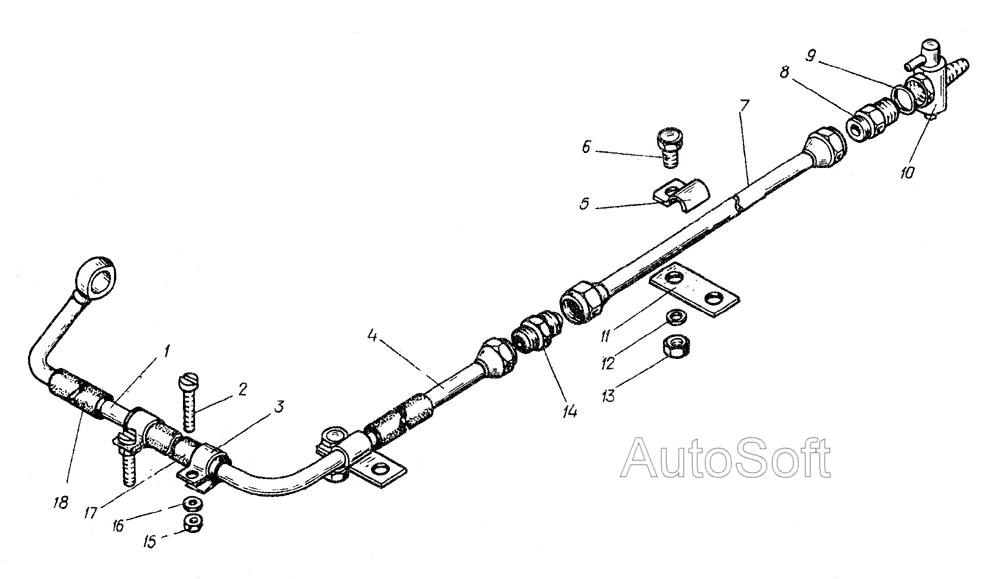

Вузол подачі палива
100%
Назва деталі
Вузол подачі палива
Заводський номер
10.1206.000
Кількість на модель
№
Назва деталі
Труба
Заводський номер
10.1206.300
Кількість на модель
1
№
1
Назва деталі
Гвинт
Заводський номер
1491.6.35
Кількість на модель
2
№
2
Назва деталі
Хомут
Заводський номер
02.1200.006
Кількість на модель
2
№
3
Назва деталі
Труба
Заводський номер
10.1206.200
Кількість на модель
1
№
4
Назва деталі
Скоба
Заводський номер
10.0900.035
Кількість на модель
2
№
5
Назва деталі
Болт
Заводський номер
7798.8.16
Кількість на модель
2
№
6
Назва деталі
Труба
Заводський номер
10.1206.100
Кількість на модель
1
№
7
Назва деталі
Штуцер
Заводський номер
10.1206.002
Кількість на модель
1
№
8
Назва деталі
Прокладка
Заводський номер
50.4574.035
Кількість на модель
1
№
9
Назва деталі
Кран
Заводський номер
Кр.25
Кількість на модель
1
№
10
Назва деталі
Тарілка
Заводський номер
10.0900.036
Кількість на модель
2
№
11
Назва деталі
Шайба
Заводський номер
6402.8
Кількість на модель
2
№
12
Назва деталі
Горіх
Заводський номер
5915.8
Кількість на модель
2
№
13
Назва деталі
Штуцер
Заводський номер
01.4200.004
Кількість на модель
1
№
14
Назва деталі
Горіх
Заводський номер
5915.6
Кількість на модель
2
№
15
Назва деталі
Шайба
Заводський номер
10450.6
Кількість на модель
2
№
16
Назва деталі
Рукав L= mm
Заводський номер
10362.12X20
Кількість на модель
1
№
17
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Вузол подачі палива | 10.1206.000 | |||||||
| 1 | Труба | 10.1206.300 | 1 | 1 | 1 | |||
| 2 | Гвинт | 1491.6.35 | 2 | 2 | 2 | |||
| 3 | Хомут | 02.1200.006 | 2 | 2 | 3 | |||
| 4 | Труба | 10.1206.200 | 1 | 1 | 4 | |||
| 5 | Скоба | 10.0900.035 | 2 | 2 | 5 | |||
| 6 | Болт | 7798.8.16 | 2 | 2 | 6 | |||
| 7 | Труба | 10.1206.100 | 1 | 1 | 7 | |||
| 8 | Штуцер | 10.1206.002 | 1 | 1 | 8 | |||
| 9 | Прокладка | 50.4574.035 | 1 | 1 | 9 | |||
| 10 | Кран | Кр.25 | 1 | 1 | 10 | |||
| 11 | Тарілка | 10.0900.036 | 2 | 2 | 11 | |||
| 12 | Шайба | 6402.8 | 2 | 2 | 12 | |||
| 13 | Горіх | 5915.8 | 2 | 2 | 13 | |||
| 14 | Штуцер | 01.4200.004 | 1 | 1 | 14 | |||
| 15 | Горіх | 5915.6 | 2 | 2 | 15 | |||
| 16 | Шайба | 10450.6 | 2 | 2 | 16 | |||
| 17 | Рукав L= mm | 10362.12X20 | 1 | 1 | 17 |
