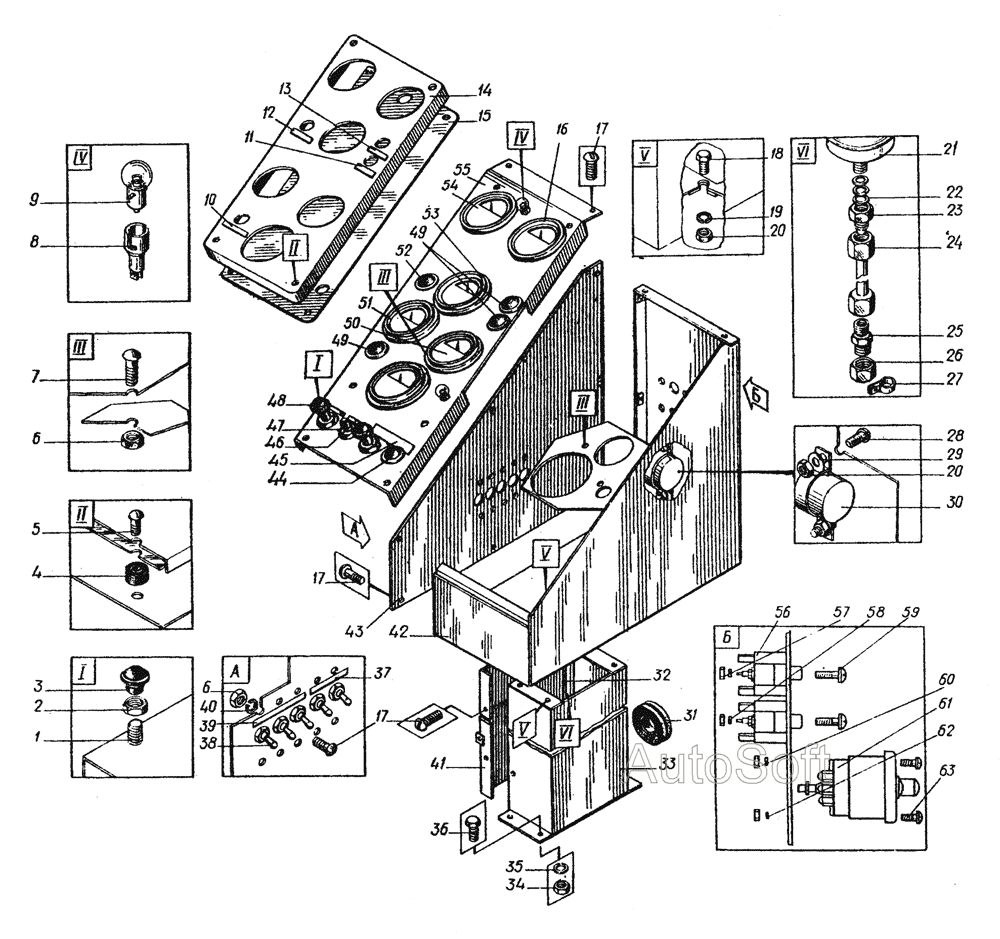

Щиток приборов
100%
Назва деталі
Панель приладів
Заводський номер
49.0822.000
Кількість на модель
№
Назва деталі
ПЕРЕКЛЮЧАТЕЛЬ
Заводський номер
П300
Кількість на модель
2
№
1
Назва деталі
Горіх
Заводський номер
155.22.12.1.25
Кількість на модель
2
№
2
Назва деталі
Головка
Заводський номер
10.0814.003
Кількість на модель
2
№
3
Назва деталі
Втулка
Заводський номер
46.0822.002
Кількість на модель
4
№
4
Назва деталі
Гвинт
Заводський номер
17473.5.16
Кількість на модель
4
№
5
Назва деталі
Горіх
Заводський номер
5316.4
Кількість на модель
15
№
6
Назва деталі
Гвинт
Заводський номер
17473.4.12
Кількість на модель
1
№
7
Назва деталі
Патрон лампи ТУ__NT__1__37.003.448-76
Заводський номер
ПП1-200
Кількість на модель
5
№
8
Назва деталі
Лампа
Заводський номер
A12-1
Кількість на модель
5
№
9
Назва деталі
Пластинка вказівна
Заводський номер
10.0814.015
Кількість на модель
1
№
10
Назва деталі
Пластинка вказівна
Заводський номер
49.0822.004
Кількість на модель
1
№
11
Назва деталі
Пластинка вказівна
Заводський номер
10.0814.016
Кількість на модель
1
№
12
Назва деталі
Пластинка вказівна
Заводський номер
48.0822.005
Кількість на модель
1
№
13
Назва деталі
Кришка
Заводський номер
40.0822.007
Кількість на модель
1
№
14
Назва деталі
Скло
Заводський номер
49.0822.008
Кількість на модель
1
№
15
Назва деталі
Приймач покажчика температури
Заводський номер
УК133-М
Кількість на модель
1
№
16
Назва деталі
Гвинт
Заводський номер
17473.4.10
Кількість на модель
25
№
17
Назва деталі
Болт
Заводський номер
7788.8.16
Кількість на модель
4
№
18
Назва деталі
Шайба
Заводський номер
6402.6
Кількість на модель
4
№
19
Назва деталі
Горіх
Заводський номер
5918.6
Кількість на модель
6
№
20
Назва деталі
Манометр
Заводський номер
МД-103
Кількість на модель
1
№
21
Назва деталі
Прокладка
Заводський номер
10.0814.005
Кількість на модель
3
№
22
Назва деталі
Штуцер
Заводський номер
10.0814.006
Кількість на модель
1
№
23
Назва деталі
Трубка манометра
Заводський номер
49.0822.700
Кількість на модель
1
№
24
Назва деталі
Штуцер
Заводський номер
10.0900.018
Кількість на модель
1
№
25
Назва деталі
Труба
Заводський номер
10.0814.610
Кількість на модель
1
№
26
Назва деталі
Скоба
Заводський номер
10.0900.041
Кількість на модель
2
№
27
Назва деталі
Гвинт
Заводський номер
17473.8.20
Кількість на модель
2
№
28
Назва деталі
Шайба
Заводський номер
17371.8
Кількість на модель
2
№
29
Назва деталі
Реле
Заводський номер
PC410-B
Кількість на модель
1
№
30
Назва деталі
Втулка
Заводський номер
10.2000.011
Кількість на модель
1
№
31
Назва деталі
Трубка манометра
Заводський номер
10.0814.220
Кількість на модель
1
№
32
Назва деталі
Стояти!
Заводський номер
49.0822.300
Кількість на модель
1
№
33
Назва деталі
Гайка
Заводський номер
5916.8
Кількість на модель
4
№
34
Назва деталі
Шайба
Заводський номер
6402.8
Кількість на модель
4
№
35
Назва деталі
Болт
Заводський номер
7798.8.20
Кількість на модель
4
№
36
Назва деталі
Пластинка вказівна
Заводський номер
10.0814.014
Кількість на модель
1
№
37
Назва деталі
Вимикач __NT__1__ ТУ__NT__2__37.003655-75
Заводський номер
ВК-57
Кількість на модель
5
№
38
Назва деталі
Пластинка вказівна
Заводський номер
49.0822.009
Кількість на модель
1
№
39
Назва деталі
Шайба
Заводський номер
6402.4
Кількість на модель
14
№
40
Назва деталі
Кришка
Заводський номер
49.0822.600
Кількість на модель
1
№
41
Назва деталі
Корпус
Заводський номер
49.0822.100
Кількість на модель
1
№
42
Назва деталі
Кришка
Заводський номер
490822.102
Кількість на модель
1
№
43
Назва деталі
Ліхтар
Заводський номер
ПД20-Д
Кількість на модель
1
№
44
Назва деталі
Пластина вказівна
Заводський номер
49.0822.011
Кількість на модель
1
№
45
Назва деталі
Пластина вказівна
Заводський номер
10.0814.012
Кількість на модель
1
№
46
Назва деталі
Кнопка управління схемою сигналізації ВК37.003.402-73 ТУ__NT__2__322
Заводський номер
ВК322
Кількість на модель
1
№
47
Назва деталі
Пластина вказівна
Заводський номер
10.0814.011
Кількість на модель
1
№
48
Назва деталі
Ліхтар
Заводський номер
ПД20-Е
Кількість на модель
3
№
49
Назва деталі
Манометр
Заводський номер
МД-219
Кількість на модель
1
№
50
Назва деталі
Покажчик струму
Заводський номер
АП110
Кількість на модель
1
№
51
Назва деталі
Індикатор рівня палива в зборі
Заводський номер
УБ-126
Кількість на модель
1
№
53
Назва деталі
Приймач покажчика температури
Заводський номер
УК133-В
Кількість на модель
1
№
54
Назва деталі
Панель
Заводський номер
49.0822.130
Кількість на модель
1
№
55
Назва деталі
Запобіжник __NT__0__
Заводський номер
37.003.008.ПР2-Б
Кількість на модель
4
№
56
Назва деталі
Горіх
Заводський номер
5927.5
Кількість на модель
8
№
57
Назва деталі
Шайба
Заводський номер
6402.5
Кількість на модель
8
№
58
Назва деталі
Гвинт
Заводський номер
17473.B1.5.8g.30
Кількість на модель
8
№
59
Назва деталі
Горіх
Заводський номер
5916.4
Кількість на модель
4
№
60
Назва деталі
Реле
Заводський номер
37.003.288.РС65
Кількість на модель
1
№
61
Назва деталі
Гвинт
Заводський номер
17473.B1.4.8g.10
Кількість на модель
4
№
63
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Панель приладів | 49.0822.000 | |||||||
| 1 | ПЕРЕКЛЮЧАТЕЛЬ | П300 | 2 | 2 | 1 | |||
| 2 | Горіх | 155.22.12.1.25 | 2 | 2 | 2 | |||
| 3 | Головка | 10.0814.003 | 2 | 2 | 3 | |||
| 4 | Втулка | 46.0822.002 | 4 | 4 | 4 | |||
| 5 | Гвинт | 17473.5.16 | 4 | 4 | 5 | |||
| 6 | Горіх | 5316.4 | 15 | 15 | 6 | |||
| 7 | Гвинт | 17473.4.12 | 1 | 1 | 7 | |||
| 8 | Патрон лампи ТУ__NT__1__37.003.448-76 | ПП1-200 | 5 | 5 | 8 | |||
| 9 | Лампа | A12-1 | 5 | 5 | 9 | |||
| 10 | Пластинка вказівна | 10.0814.015 | 1 | 1 | 10 | |||
| 11 | Пластинка вказівна | 49.0822.004 | 1 | 1 | 11 | |||
| 12 | Пластинка вказівна | 10.0814.016 | 1 | 1 | 12 | |||
| 13 | Пластинка вказівна | 48.0822.005 | 1 | 1 | 13 | |||
| 14 | Кришка | 40.0822.007 | 1 | 1 | 14 | |||
| 15 | Скло | 49.0822.008 | 1 | 1 | 15 | |||
| 16 | Приймач покажчика температури | УК133-М | 1 | 1 | 16 | |||
| 17 | Гвинт | 17473.4.10 | 25 | 25 | 17 | |||
| 18 | Болт | 7788.8.16 | 4 | 4 | 18 | |||
| 19 | Шайба | 6402.6 | 4 | 4 | 19 | |||
| 20 | Горіх | 5918.6 | 6 | 6 | 20 | |||
| 21 | Манометр | МД-103 | 1 | 1 | 21 | |||
| 22 | Прокладка | 10.0814.005 | 3 | 3 | 22 | |||
| 23 | Штуцер | 10.0814.006 | 1 | 1 | 23 | |||
| 24 | Трубка манометра | 49.0822.700 | 1 | 1 | 24 | |||
| 25 | Штуцер | 10.0900.018 | 1 | 1 | 25 | |||
| 26 | Труба | 10.0814.610 | 1 | 1 | 26 | |||
| 27 | Скоба | 10.0900.041 | 2 | 2 | 27 | |||
| 28 | Гвинт | 17473.8.20 | 2 | 2 | 28 | |||
| 29 | Шайба | 17371.8 | 2 | 2 | 29 | |||
| 30 | Реле | PC410-B | 1 | 1 | 30 | |||
| 31 | Втулка | 10.2000.011 | 1 | 1 | 31 | |||
| 32 | Трубка манометра | 10.0814.220 | 1 | 1 | 32 | |||
| 33 | Стояти! | 49.0822.300 | 1 | 1 | 33 | |||
| 34 | Гайка | 5916.8 | 4 | 4 | 34 | |||
| 35 | Шайба | 6402.8 | 4 | 4 | 35 | |||
| 36 | Болт | 7798.8.20 | 4 | 4 | 36 | |||
| 37 | Пластинка вказівна | 10.0814.014 | 1 | 1 | 37 | |||
| 38 | Вимикач __NT__1__ ТУ__NT__2__37.003655-75 | ВК-57 | 5 | 5 | 38 | |||
| 39 | Пластинка вказівна | 49.0822.009 | 1 | 1 | 39 | |||
| 40 | Шайба | 6402.4 | 14 | 14 | 40 | |||
| 41 | Кришка | 49.0822.600 | 1 | 1 | 41 | |||
| 42 | Корпус | 49.0822.100 | 1 | 1 | 42 | |||
| 43 | Кришка | 490822.102 | 1 | 1 | 43 | |||
| 44 | Ліхтар | ПД20-Д | 1 | 1 | 44 | |||
| 45 | Пластина вказівна | 49.0822.011 | 1 | 1 | 45 | |||
| 46 | Пластина вказівна | 10.0814.012 | 1 | 1 | 46 | |||
| 47 | Кнопка управління схемою сигналізації ВК37.003.402-73 ТУ__NT__2__322 | ВК322 | 1 | 1 | 47 | |||
| 48 | Пластина вказівна | 10.0814.011 | 1 | 1 | 48 | |||
| 49 | Ліхтар | ПД20-Е | 3 | 3 | 49 | |||
| 50 | Манометр | МД-219 | 1 | 1 | 50 | |||
| 51 | Покажчик струму | АП110 | 1 | 1 | 51 | |||
| 53 | Індикатор рівня палива в зборі | УБ-126 | 1 | 1 | 53 | |||
| 54 | Приймач покажчика температури | УК133-В | 1 | 1 | 54 | |||
| 55 | Панель | 49.0822.130 | 1 | 1 | 55 | |||
| 56 | Запобіжник __NT__0__ | 37.003.008.ПР2-Б | 4 | 4 | 56 | |||
| 57 | Горіх | 5927.5 | 8 | 8 | 57 | |||
| 58 | Шайба | 6402.5 | 8 | 8 | 58 | |||
| 59 | Гвинт | 17473.B1.5.8g.30 | 8 | 8 | 59 | |||
| 60 | Горіх | 5916.4 | 4 | 4 | 60 | |||
| 61 | Реле | 37.003.288.РС65 | 1 | 1 | 61 | |||
| 63 | Гвинт | 17473.B1.4.8g.10 | 4 | 4 | 63 |
