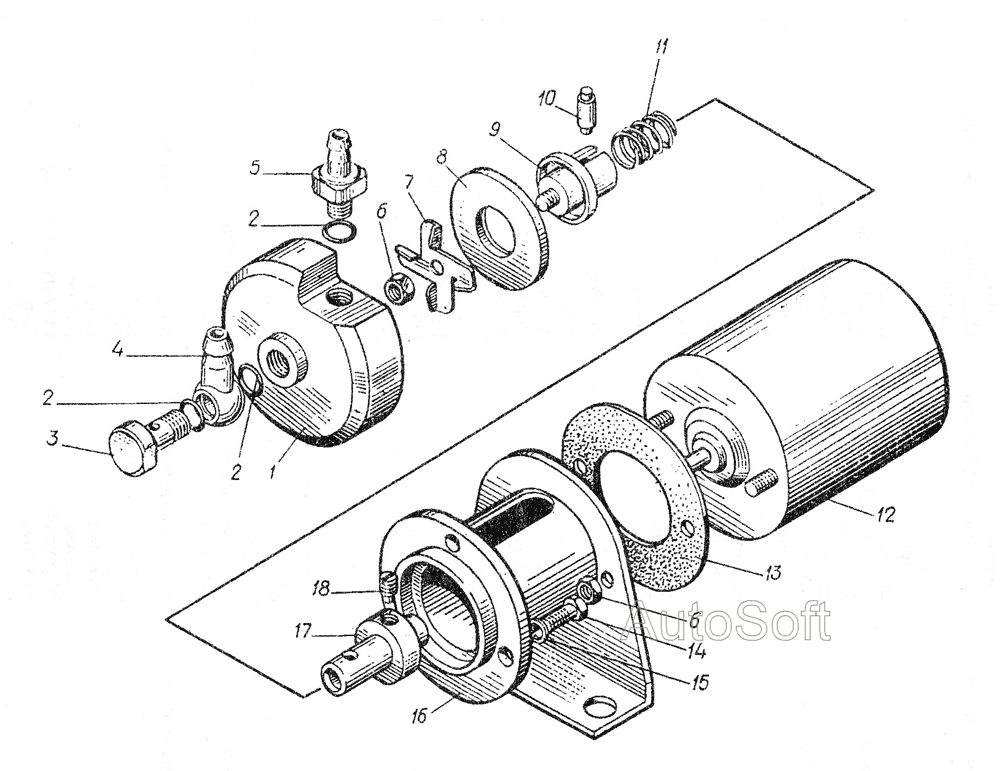

Насос
100%
Назва деталі
Насос
Заводський номер
63.0114.000
Кількість на модель
№
Назва деталі
Корпус
Заводський номер
63.0114.003
Кількість на модель
1
№
1
Назва деталі
КІЛЬЦО
Заводський номер
9833.010.014.25.2.2
Кількість на модель
3
№
2
Назва деталі
Штуцер
Заводський номер
63.0114.001
Кількість на модель
1
№
3
Назва деталі
Штуцер
Заводський номер
63.0114.002
Кількість на модель
1
№
4
Назва деталі
Штуцер
Заводський номер
63.0114.004
Кількість на модель
1
№
5
Назва деталі
Горіх
Заводський номер
5916.5
Кількість на модель
3
№
6
Назва деталі
Крильчатка
Заводський номер
63.0113.012
Кількість на модель
1
№
7
Назва деталі
Діафрагма
Заводський номер
63.0114.100
Кількість на модель
1
№
8
Назва деталі
Напівмуфта
Заводський номер
63.0114.005
Кількість на модель
1
№
9
Назва деталі
Палец
Заводський номер
63.0114.007
Кількість на модель
1
№
10
Назва деталі
Пружина
Заводський номер
63.0114.008
Кількість на модель
1
№
11
Назва деталі
Електродвигун
Заводський номер
МЭ-236
Кількість на модель
1
№
12
Назва деталі
Прокладка
Заводський номер
63.0100.002
Кількість на модель
1
№
13
Назва деталі
гвинт
Заводський номер
7798.6.16
Кількість на модель
3
№
14
Назва деталі
Шайба
Заводський номер
6402.6
Кількість на модель
3
№
15
Назва деталі
Фланець
Заводський номер
63.0114.200
Кількість на модель
1
№
16
Назва деталі
Напівмуфта
Заводський номер
63.0114.006
Кількість на модель
1
№
17
Назва деталі
Гвинт
Заводський номер
1477.6.10
Кількість на модель
1
№
18
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Насос | 63.0114.000 | |||||||
| 1 | Корпус | 63.0114.003 | 1 | 1 | 1 | |||
| 2 | КІЛЬЦО | 9833.010.014.25.2.2 | 3 | 3 | 2 | |||
| 3 | Штуцер | 63.0114.001 | 1 | 1 | 3 | |||
| 4 | Штуцер | 63.0114.002 | 1 | 1 | 4 | |||
| 5 | Штуцер | 63.0114.004 | 1 | 1 | 5 | |||
| 6 | Горіх | 5916.5 | 3 | 3 | 6 | |||
| 7 | Крильчатка | 63.0113.012 | 1 | 1 | 7 | |||
| 8 | Діафрагма | 63.0114.100 | 1 | 1 | 8 | |||
| 9 | Напівмуфта | 63.0114.005 | 1 | 1 | 9 | |||
| 10 | Палец | 63.0114.007 | 1 | 1 | 10 | |||
| 11 | Пружина | 63.0114.008 | 1 | 1 | 11 | |||
| 12 | Електродвигун | МЭ-236 | 1 | 1 | 12 | |||
| 13 | Прокладка | 63.0100.002 | 1 | 1 | 13 | |||
| 14 | гвинт | 7798.6.16 | 3 | 3 | 14 | |||
| 15 | Шайба | 6402.6 | 3 | 3 | 15 | |||
| 16 | Фланець | 63.0114.200 | 1 | 1 | 16 | |||
| 17 | Напівмуфта | 63.0114.006 | 1 | 1 | 17 | |||
| 18 | Гвинт | 1477.6.10 | 1 | 1 | 18 |
