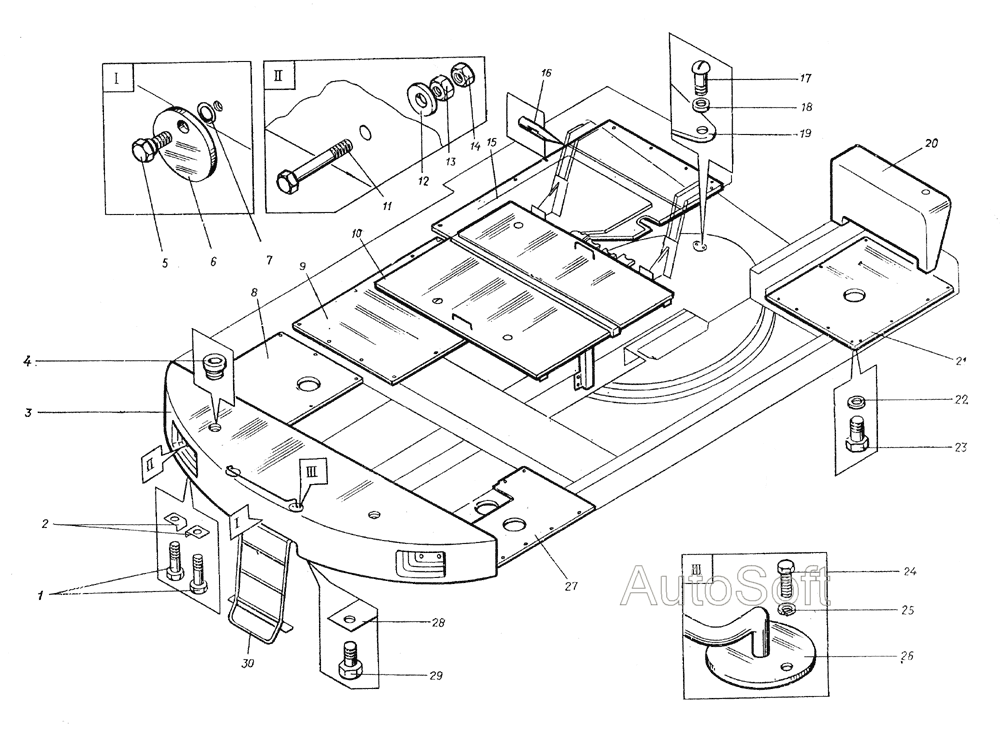

Встановлення щитів
100%
Назва деталі
Встановлення щитів
Заводський номер
40.2300.000
Кількість на модель
№
Назва деталі
Болт
Заводський номер
7798.24.100
Кількість на модель
4
№
1
Назва деталі
Планка
Заводський номер
10.2300.009
Кількість на модель
4
№
2
Назва деталі
Сектор
Заводський номер
40.2300.202
Кількість на модель
1
№
3
Назва деталі
Заглушка
Заводський номер
10.1400.009
Кількість на модель
2
№
4
Назва деталі
Болт
Заводський номер
02.2508.005
Кількість на модель
1
№
5
Назва деталі
Шайба
Заводський номер
10.2300.015
Кількість на модель
1
№
6
Назва деталі
КІЛЬЦО
Заводський номер
9833.010.014.25.2.2
Кількість на модель
1
№
7
Назва деталі
Кришка
Заводський номер
10.2305.000
Кількість на модель
1
№
8
Назва деталі
Кришка
Заводський номер
10.2311.000
Кількість на модель
1
№
9
Назва деталі
Щит
Заводський номер
10.2301.000
Кількість на модель
1
№
10
Назва деталі
Болт
Заводський номер
10.2307.100
Кількість на модель
2
№
11
Назва деталі
Шайба
Заводський номер
10.2300.012
Кількість на модель
2
№
12
Назва деталі
Горіх
Заводський номер
15521.36.3
Кількість на модель
2
№
13
Назва деталі
Горіх
Заводський номер
15522.36.3
Кількість на модель
2
№
14
Назва деталі
Кришка
Заводський номер
10.2309.000
Кількість на модель
1
№
15
Назва деталі
Ось
Заводський номер
10.2309.014
Кількість на модель
1
№
16
Назва деталі
Гвинт
Заводський номер
17473.6.12
Кількість на модель
2
№
17
Назва деталі
Шайба
Заводський номер
6402.6
Кількість на модель
2
№
18
Назва деталі
Кришка
Заводський номер
10.2300.011
Кількість на модель
1
№
19
Назва деталі
Ящик інструментальний
Заводський номер
10.2304.000
Кількість на модель
1
№
20
Назва деталі
Кришка
Заводський номер
10.2308.000
Кількість на модель
1
№
21
Назва деталі
Шайба
Заводський номер
6402.8
Кількість на модель
36
№
22
Назва деталі
Болт
Заводський номер
7798.8.20
Кількість на модель
36
№
23
Назва деталі
Болт
Заводський номер
7798.10.35
Кількість на модель
4
№
24
Назва деталі
Шайба
Заводський номер
6402.10
Кількість на модель
4
№
25
Назва деталі
Ручка
Заводський номер
40.2300.300
Кількість на модель
1
№
26
Назва деталі
Кришка
Заводський номер
10.2306.000
Кількість на модель
1
№
27
Назва деталі
Планка
Заводський номер
10.2300.008
Кількість на модель
2
№
28
Назва деталі
Болт
Заводський номер
7798.16.35
Кількість на модель
4
№
29
Назва деталі
Підніжка
Заводський номер
10.2302.000
Кількість на модель
1
№
30
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення щитів | 40.2300.000 | |||||||
| 1 | Болт | 7798.24.100 | 4 | 4 | 1 | |||
| 2 | Планка | 10.2300.009 | 4 | 4 | 2 | |||
| 3 | Сектор | 40.2300.202 | 1 | 1 | 3 | |||
| 4 | Заглушка | 10.1400.009 | 2 | 2 | 4 | |||
| 5 | Болт | 02.2508.005 | 1 | 1 | 5 | |||
| 6 | Шайба | 10.2300.015 | 1 | 1 | 6 | |||
| 7 | КІЛЬЦО | 9833.010.014.25.2.2 | 1 | 1 | 7 | |||
| 8 | Кришка | 10.2305.000 | 1 | 1 | 8 | |||
| 9 | Кришка | 10.2311.000 | 1 | 1 | 9 | |||
| 10 | Щит | 10.2301.000 | 1 | 1 | 10 | |||
| 11 | Болт | 10.2307.100 | 2 | 2 | 11 | |||
| 12 | Шайба | 10.2300.012 | 2 | 2 | 12 | |||
| 13 | Горіх | 15521.36.3 | 2 | 2 | 13 | |||
| 14 | Горіх | 15522.36.3 | 2 | 2 | 14 | |||
| 15 | Кришка | 10.2309.000 | 1 | 1 | 15 | |||
| 16 | Ось | 10.2309.014 | 1 | 1 | 16 | |||
| 17 | Гвинт | 17473.6.12 | 2 | 2 | 17 | |||
| 18 | Шайба | 6402.6 | 2 | 2 | 18 | |||
| 19 | Кришка | 10.2300.011 | 1 | 1 | 19 | |||
| 20 | Ящик інструментальний | 10.2304.000 | 1 | 1 | 20 | |||
| 21 | Кришка | 10.2308.000 | 1 | 1 | 21 | |||
| 22 | Шайба | 6402.8 | 36 | 36 | 22 | |||
| 23 | Болт | 7798.8.20 | 36 | 36 | 23 | |||
| 24 | Болт | 7798.10.35 | 4 | 4 | 24 | |||
| 25 | Шайба | 6402.10 | 4 | 4 | 25 | |||
| 26 | Ручка | 40.2300.300 | 1 | 1 | 26 | |||
| 27 | Кришка | 10.2306.000 | 1 | 1 | 27 | |||
| 28 | Планка | 10.2300.008 | 2 | 2 | 28 | |||
| 29 | Болт | 7798.16.35 | 4 | 4 | 29 | |||
| 30 | Підніжка | 10.2302.000 | 1 | 1 | 30 |
