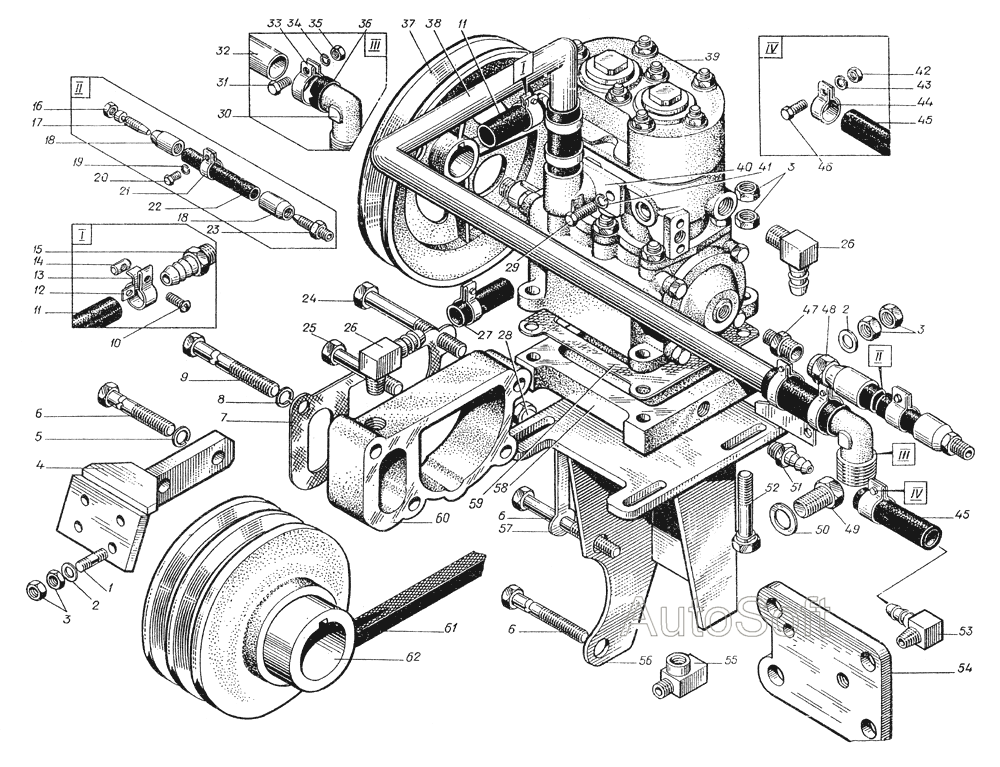

Встановлення компресора
100%
Назва деталі
Встановлення компресора
Заводський номер
10.1202.000
Кількість на модель
№
Назва деталі
Шпилька
Заводський номер
22032.10.6g.25
Кількість на модель
4
№
1
Назва деталі
Шайба
Заводський номер
11371.10
Кількість на модель
9
№
2
Назва деталі
Горіх
Заводський номер
5915.10
Кількість на модель
24
№
3
Назва деталі
Кронштейн
Заводський номер
10.1202.300
Кількість на модель
1
№
4
Назва деталі
Шайба
Заводський номер
6402.10
Кількість на модель
2
№
5
Назва деталі
Болт
Заводський номер
7798.10.100
Кількість на модель
4
№
6
Назва деталі
Прокладка
Заводський номер
10.1202.008
Кількість на модель
1
№
7
Назва деталі
Шайба
Заводський номер
6402.12
Кількість на модель
4
№
8
Назва деталі
Болт
Заводський номер
7798.12.140
Кількість на модель
1
№
9
Назва деталі
Гвинт
Заводський номер
1491.4.20
Кількість на модель
1
№
10
Назва деталі
Рукав
Заводський номер
10.1202.014
Кількість на модель
1
№
11
Назва деталі
Шайба
Заводський номер
10.1202.703
Кількість на модель
1
№
12
Назва деталі
Хомут
Заводський номер
10.1202.701
Кількість на модель
1
№
13
Назва деталі
Горіх
Заводський номер
10.1202.702
Кількість на модель
1
№
14
Назва деталі
Шатун
Заводський номер
10.1202.105
Кількість на модель
1
№
15
Назва деталі
Горіх
Заводський номер
10.1202.604
Кількість на модель
1
№
16
Назва деталі
Ніпель
Заводський номер
10.1202.603
Кількість на модель
1
№
17
Назва деталі
Муфта
Заводський номер
10.1202.602
Кількість на модель
1
№
18
Назва деталі
Шайба
Заводський номер
6402.8
Кількість на модель
1
№
19
Назва деталі
Болт
Заводський номер
7798.8.10
Кількість на модель
1
№
20
Назва деталі
Хомут
Заводський номер
10.1202.013
Кількість на модель
1
№
21
Назва деталі
Рукав
Заводський номер
10.1202.606
Кількість на модель
1
№
22
Назва деталі
Ніпель
Заводський номер
10.1202.601
Кількість на модель
1
№
23
Назва деталі
Болт
Заводський номер
7798.12.110
Кількість на модель
2
№
24
Назва деталі
Болт
Заводський номер
7798.12.70
Кількість на модель
1
№
25
Назва деталі
Кутник
Заводський номер
10.1202.104
Кількість на модель
2
№
26
Назва деталі
Рукав
Заводський номер
10.1202.006
Кількість на модель
1
№
27
Назва деталі
Болт
Заводський номер
7798.12.80
Кількість на модель
1
№
28
Назва деталі
Болт
Заводський номер
7798.8.20
Кількість на модель
4
№
29
Назва деталі
Патрубок
Заводський номер
10.1202.930
Кількість на модель
1
№
30
Назва деталі
Болт
Заводський номер
7798.6.20
Кількість на модель
2
№
31
Назва деталі
Труба
Заводський номер
10.1202.902
Кількість на модель
1
№
32
Назва деталі
Хомут
Заводський номер
12.2208.002
Кількість на модель
4
№
33
Назва деталі
Шайба
Заводський номер
6402.6
Кількість на модель
2
№
34
Назва деталі
Горіх
Заводський номер
5915.6
Кількість на модель
4
№
35
Назва деталі
Рукав
Заводський номер
10.1202.903
Кількість на модель
2
№
36
Назва деталі
Шків
Заводський номер
10.1202.101
Кількість на модель
1
№
37
Назва деталі
Труба для підведення повітря до компресора від системи дизеля
Заводський номер
10.1202.900
Кількість на модель
1
№
38
Назва деталі
Компресор
Заводський номер
130-3509012-Г
Кількість на модель
1
№
39
Назва деталі
Фланець
Заводський номер
10.1202.920
Кількість на модель
1
№
40
Назва деталі
Хомут
Заводський номер
02.1200.006
Кількість на модель
2
№
44
Назва деталі
Рукав
Заводський номер
10.1202.015
Кількість на модель
1
№
45
Назва деталі
Ніпель
Заводський номер
10.1202.103
Кількість на модель
1
№
47
Назва деталі
Шланг
Заводський номер
10.1202.600
Кількість на модель
1
№
48
Назва деталі
Болт
Заводський номер
7798.16.30
Кількість на модель
1
№
49
Назва деталі
Шайба
Заводський номер
11371.16
Кількість на модель
1
№
50
Назва деталі
Штуцер
Заводський номер
10.1202.108
Кількість на модель
1
№
51
Назва деталі
Болт спеціальний
Заводський номер
10.1202.011
Кількість на модель
1
№
52
Назва деталі
Штуцер
Заводський номер
10.1202.009
Кількість на модель
1
№
53
Назва деталі
Корпус
Заводський номер
10.1202.012
Кількість на модель
1
№
54
Назва деталі
Трійник
Заводський номер
10.1202.004
Кількість на модель
1
№
55
Назва деталі
Кронштейн
Заводський номер
10.1202.800
Кількість на модель
1
№
56
Назва деталі
Шайба
Заводський номер
10.1202.005
Кількість на модель
1
№
57
Назва деталі
Кронштейн
Заводський номер
10.1202.115
Кількість на модель
1
№
58
Назва деталі
Прокладка
Заводський номер
10.1202.107
Кількість на модель
1
№
59
Назва деталі
Проставка
Заводський номер
10.1202.401
Кількість на модель
1
№
60
Назва деталі
Ремінь
Заводський номер
5813.П19.5.12.1450
Кількість на модель
2
№
61
Назва деталі
Шків
Заводський номер
10.1202.003
Кількість на модель
1
№
62
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення компресора | 10.1202.000 | |||||||
| 1 | Шпилька | 22032.10.6g.25 | 4 | 4 | 1 | |||
| 2 | Шайба | 11371.10 | 9 | 9 | 2 | |||
| 3 | Горіх | 5915.10 | 24 | 24 | 3 | |||
| 4 | Кронштейн | 10.1202.300 | 1 | 1 | 4 | |||
| 5 | Шайба | 6402.10 | 2 | 2 | 5 | |||
| 6 | Болт | 7798.10.100 | 4 | 4 | 6 | |||
| 7 | Прокладка | 10.1202.008 | 1 | 1 | 7 | |||
| 8 | Шайба | 6402.12 | 4 | 4 | 8 | |||
| 9 | Болт | 7798.12.140 | 1 | 1 | 9 | |||
| 10 | Гвинт | 1491.4.20 | 1 | 1 | 10 | |||
| 11 | Рукав | 10.1202.014 | 1 | 1 | 11 | |||
| 12 | Шайба | 10.1202.703 | 1 | 1 | 12 | |||
| 13 | Хомут | 10.1202.701 | 1 | 1 | 13 | |||
| 14 | Горіх | 10.1202.702 | 1 | 1 | 14 | |||
| 15 | Шатун | 10.1202.105 | 1 | 1 | 15 | |||
| 16 | Горіх | 10.1202.604 | 1 | 1 | 16 | |||
| 17 | Ніпель | 10.1202.603 | 1 | 1 | 17 | |||
| 18 | Муфта | 10.1202.602 | 1 | 1 | 18 | |||
| 19 | Шайба | 6402.8 | 1 | 1 | 19 | |||
| 20 | Болт | 7798.8.10 | 1 | 1 | 20 | |||
| 21 | Хомут | 10.1202.013 | 1 | 1 | 21 | |||
| 22 | Рукав | 10.1202.606 | 1 | 1 | 22 | |||
| 23 | Ніпель | 10.1202.601 | 1 | 1 | 23 | |||
| 24 | Болт | 7798.12.110 | 2 | 2 | 24 | |||
| 25 | Болт | 7798.12.70 | 1 | 1 | 25 | |||
| 26 | Кутник | 10.1202.104 | 2 | 2 | 26 | |||
| 27 | Рукав | 10.1202.006 | 1 | 1 | 27 | |||
| 28 | Болт | 7798.12.80 | 1 | 1 | 28 | |||
| 29 | Болт | 7798.8.20 | 4 | 4 | 29 | |||
| 30 | Патрубок | 10.1202.930 | 1 | 1 | 30 | |||
| 31 | Болт | 7798.6.20 | 2 | 2 | 31 | |||
| 32 | Труба | 10.1202.902 | 1 | 1 | 32 | |||
| 33 | Хомут | 12.2208.002 | 4 | 4 | 33 | |||
| 34 | Шайба | 6402.6 | 2 | 2 | 34 | |||
| 35 | Горіх | 5915.6 | 4 | 4 | 35 | |||
| 36 | Рукав | 10.1202.903 | 2 | 2 | 36 | |||
| 37 | Шків | 10.1202.101 | 1 | 1 | 37 | |||
| 38 | Труба для підведення повітря до компресора від системи дизеля | 10.1202.900 | 1 | 1 | 38 | |||
| 39 | Компресор | 130-3509012-Г | 1 | 1 | 39 | |||
| 40 | Фланець | 10.1202.920 | 1 | 1 | 40 | |||
| 44 | Хомут | 02.1200.006 | 2 | 2 | 44 | |||
| 45 | Рукав | 10.1202.015 | 1 | 1 | 45 | |||
| 47 | Ніпель | 10.1202.103 | 1 | 1 | 47 | |||
| 48 | Шланг | 10.1202.600 | 1 | 1 | 48 | |||
| 49 | Болт | 7798.16.30 | 1 | 1 | 49 | |||
| 50 | Шайба | 11371.16 | 1 | 1 | 50 | |||
| 51 | Штуцер | 10.1202.108 | 1 | 1 | 51 | |||
| 52 | Болт спеціальний | 10.1202.011 | 1 | 1 | 52 | |||
| 53 | Штуцер | 10.1202.009 | 1 | 1 | 53 | |||
| 54 | Корпус | 10.1202.012 | 1 | 1 | 54 | |||
| 55 | Трійник | 10.1202.004 | 1 | 1 | 55 | |||
| 56 | Кронштейн | 10.1202.800 | 1 | 1 | 56 | |||
| 57 | Шайба | 10.1202.005 | 1 | 1 | 57 | |||
| 58 | Кронштейн | 10.1202.115 | 1 | 1 | 58 | |||
| 59 | Прокладка | 10.1202.107 | 1 | 1 | 59 | |||
| 60 | Проставка | 10.1202.401 | 1 | 1 | 60 | |||
| 61 | Ремінь | 5813.П19.5.12.1450 | 2 | 2 | 61 | |||
| 62 | Шків | 10.1202.003 | 1 | 1 | 62 |
