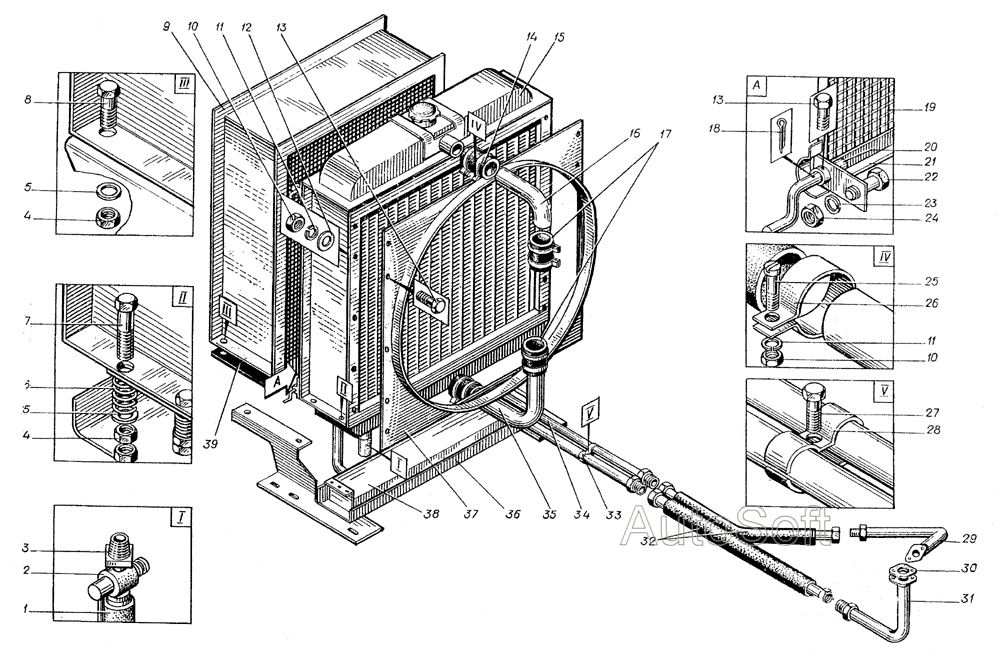

- Встановлення радіатора опалювального приладу та повітряної завіси
100%
Назва деталі
Встановлення радіатора, калорифера та шторки
Заводський номер
101213.000-01
Кількість на модель
№
Назва деталі
Рукав L= mm
Заводський номер
10362.10X19-16
Кількість на модель
1
№
1
Назва деталі
Кран спускний
Заводський номер
Кр.2
Кількість на модель
1
№
2
Назва деталі
Перехідник
Заводський номер
02.1202.016
Кількість на модель
1
№
3
Назва деталі
Горіх
Заводський номер
5915.10
Кількість на модель
16
№
4
Назва деталі
Шайба
Заводський номер
11371.10
Кількість на модель
8
№
5
Назва деталі
Пружина
Заводський номер
02.1202.011
Кількість на модель
4
№
6
Назва деталі
Болт
Заводський номер
7798.10.60
Кількість на модель
4
№
7
Назва деталі
Болт
Заводський номер
7798.10.45
Кількість на модель
4
№
8
Назва деталі
обігрівач
Заводський номер
10.1213.300
Кількість на модель
1
№
9
Назва деталі
Горіх
Заводський номер
5915.6
Кількість на модель
18
№
10
Назва деталі
Шайба
Заводський номер
6402.6
Кількість на модель
6
№
11
Назва деталі
Шайба
Заводський номер
11371.6
Кількість на модель
10
№
12
Назва деталі
гвинт
Заводський номер
7798.6.16
Кількість на модель
12
№
13
Назва деталі
Рукав L= mm
Заводський номер
10362.40X54.5-16
Кількість на модель
1
№
14
Назва деталі
Радіатор водомасляний
Заводський номер
СМД15К-22С15-2
Кількість на модель
1
№
15
Назва деталі
Труба зі штуцером
Заводський номер
10.1201.500
Кількість на модель
1
№
16
Назва деталі
Шплінт
Заводський номер
397.2.5.16
Кількість на модель
11
№
18
Назва деталі
Шторка в зборі
Заводський номер
09.1206.100
Кількість на модель
1
№
19
Назва деталі
Ось
Заводський номер
09.1206.001
Кількість на модель
1
№
20
Назва деталі
Напрямна
Заводський номер
09.1206.002
Кількість на модель
2
№
21
Назва деталі
Болт
Заводський номер
7798.8.25
Кількість на модель
4
№
22
Назва деталі
Шайба
Заводський номер
6402.8
Кількість на модель
4
№
23
Назва деталі
Горіх
Заводський номер
5915.8
Кількість на модель
4
№
24
Назва деталі
Гвинт
Заводський номер
1491.6.35
Кількість на модель
8
№
25
Назва деталі
Хомут
Заводський номер
26.6700.004
Кількість на модель
8
№
26
Назва деталі
Болт
Заводський номер
7798.10.30
Кількість на модель
1
№
27
Назва деталі
Скоба
Заводський номер
03.6700.011
Кількість на модель
2
№
28
Назва деталі
Труба
Заводський номер
10.1201.310
Кількість на модель
1
№
29
Назва деталі
Прокладка
Заводський номер
02.1201.014
Кількість на модель
2
№
30
Назва деталі
Труба
Заводський номер
10.1201.210
Кількість на модель
1
№
31
Назва деталі
Шланг
Заводський номер
74-08046-В
Кількість на модель
2
№
32
Назва деталі
Трубка
Заводський номер
10.1201.220
Кількість на модель
1
№
33
Назва деталі
Трубка
Заводський номер
10.1201.320
Кількість на модель
1
№
34
Назва деталі
Труба
Заводський номер
10.1201.002
Кількість на модель
1
№
35
Назва деталі
Опора
Заводський номер
10.1213.100
Кількість на модель
1
№
36
Назва деталі
Дифузор
Заводський номер
10.1201.004
Кількість на модель
1
№
37
Назва деталі
Прокладка
Заводський номер
02.1202.009
Кількість на модель
1
№
38
Назва деталі
Прокладка
Заводський номер
10.1212.001
Кількість на модель
2
№
39
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення радіатора, калорифера та шторки | 101213.000-01 | |||||||
| 1 | Рукав L= mm | 10362.10X19-16 | 1 | 1 | 1 | |||
| 2 | Кран спускний | Кр.2 | 1 | 1 | 2 | |||
| 3 | Перехідник | 02.1202.016 | 1 | 1 | 3 | |||
| 4 | Горіх | 5915.10 | 16 | 16 | 4 | |||
| 5 | Шайба | 11371.10 | 8 | 8 | 5 | |||
| 6 | Пружина | 02.1202.011 | 4 | 4 | 6 | |||
| 7 | Болт | 7798.10.60 | 4 | 4 | 7 | |||
| 8 | Болт | 7798.10.45 | 4 | 4 | 8 | |||
| 9 | обігрівач | 10.1213.300 | 1 | 1 | 9 | |||
| 10 | Горіх | 5915.6 | 18 | 18 | 10 | |||
| 11 | Шайба | 6402.6 | 6 | 6 | 11 | |||
| 12 | Шайба | 11371.6 | 10 | 10 | 12 | |||
| 13 | гвинт | 7798.6.16 | 12 | 12 | 13 | |||
| 14 | Рукав L= mm | 10362.40X54.5-16 | 1 | 1 | 14 | |||
| 15 | Радіатор водомасляний | СМД15К-22С15-2 | 1 | 1 | 15 | |||
| 16 | Труба зі штуцером | 10.1201.500 | 1 | 1 | 16 | |||
| 18 | Шплінт | 397.2.5.16 | 11 | 11 | 18 | |||
| 19 | Шторка в зборі | 09.1206.100 | 1 | 1 | 19 | |||
| 20 | Ось | 09.1206.001 | 1 | 1 | 20 | |||
| 21 | Напрямна | 09.1206.002 | 2 | 2 | 21 | |||
| 22 | Болт | 7798.8.25 | 4 | 4 | 22 | |||
| 23 | Шайба | 6402.8 | 4 | 4 | 23 | |||
| 24 | Горіх | 5915.8 | 4 | 4 | 24 | |||
| 25 | Гвинт | 1491.6.35 | 8 | 8 | 25 | |||
| 26 | Хомут | 26.6700.004 | 8 | 8 | 26 | |||
| 27 | Болт | 7798.10.30 | 1 | 1 | 27 | |||
| 28 | Скоба | 03.6700.011 | 2 | 2 | 28 | |||
| 29 | Труба | 10.1201.310 | 1 | 1 | 29 | |||
| 30 | Прокладка | 02.1201.014 | 2 | 2 | 30 | |||
| 31 | Труба | 10.1201.210 | 1 | 1 | 31 | |||
| 32 | Шланг | 74-08046-В | 2 | 2 | 32 | |||
| 33 | Трубка | 10.1201.220 | 1 | 1 | 33 | |||
| 34 | Трубка | 10.1201.320 | 1 | 1 | 34 | |||
| 35 | Труба | 10.1201.002 | 1 | 1 | 35 | |||
| 36 | Опора | 10.1213.100 | 1 | 1 | 36 | |||
| 37 | Дифузор | 10.1201.004 | 1 | 1 | 37 | |||
| 38 | Прокладка | 02.1202.009 | 1 | 1 | 38 | |||
| 39 | Прокладка | 10.1212.001 | 2 | 2 | 39 |
