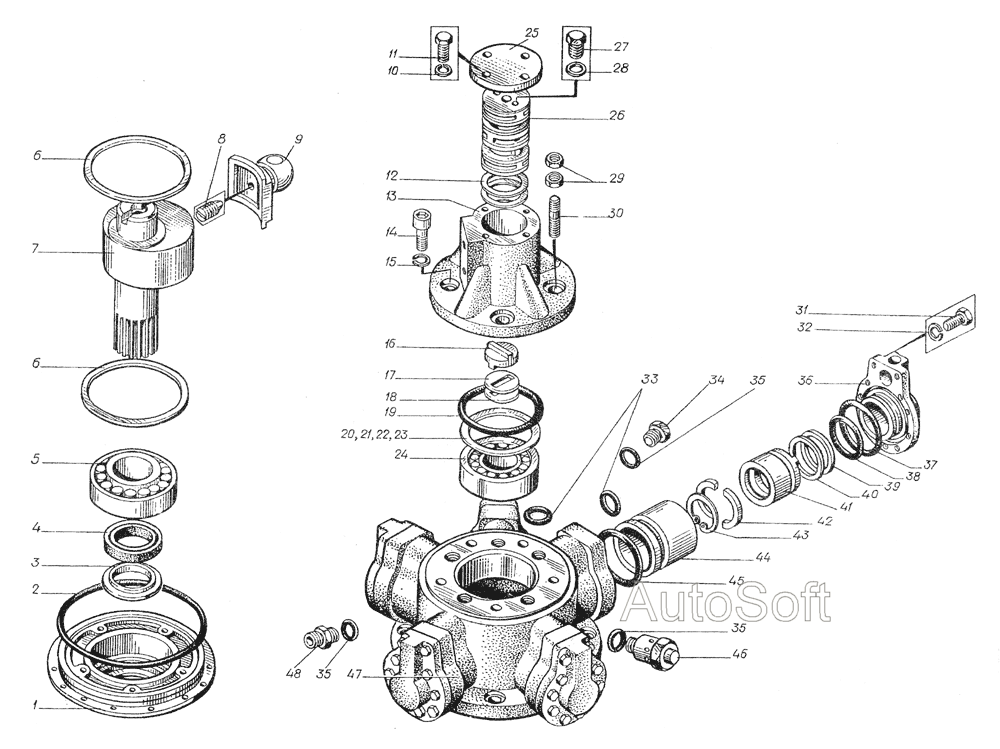

Гідромотор повороту платформи
100%
Назва деталі
Гідромотор повороту платформи
Заводський номер
48.1302.000
Кількість на модель
№
Назва деталі
Кришка
Заводський номер
10.1302.006
Кількість на модель
1
№
1
Назва деталі
КІЛЬЦО
Заводський номер
9833.250.255.36.2.2
Кількість на модель
1
№
2
Назва деталі
Упор
Заводський номер
10.0109.032
Кількість на модель
1
№
3
Назва деталі
Манжета
Заводський номер
8752.1.2.75.100
Кількість на модель
1
№
4
Назва деталі
Підшипник
Заводський номер
333.7615
Кількість на модель
1
№
5
Назва деталі
Кільце опорне
Заводський номер
02.1500.009
Кількість на модель
2
№
6
Назва деталі
ВАЛ
Заводський номер
10.1302.005
Кількість на модель
1
№
7
Назва деталі
Жиклер
Заводський номер
10.0109.070
Кількість на модель
5
№
8
Назва деталі
Шатун
Заводський номер
10.0109.080
Кількість на модель
5
№
9
Назва деталі
Шайба
Заводський номер
6402.8
Кількість на модель
4
№
10
Назва деталі
Болт
Заводський номер
7796.8.25
Кількість на модель
4
№
11
Назва деталі
Кільце ущільнювальне
Заводський номер
02.1500.013
Кількість на модель
12
№
12
Назва деталі
Корпус розподільника
Заводський номер
02.1500.011
Кількість на модель
1
№
13
Назва деталі
Гвинт
Заводський номер
11738.16.35
Кількість на модель
1
№
14
Назва деталі
Шайба
Заводський номер
6402.16
Кількість на модель
1
№
15
Назва деталі
Муфта
Заводський номер
02.1500.012
Кількість на модель
1
№
16
Назва деталі
Прокладка
Заводський номер
02.1500.062
Кількість на модель
1
№
17
Назва деталі
Прокладка
Заводський номер
02.1500.063
Кількість на модель
1
№
18
Назва деталі
КІЛЬЦО
Заводський номер
9833.140.145.36.2.2
Кількість на модель
1
№
19
Назва деталі
Прокладка
Заводський номер
02.1500.035
Кількість на модель
1
№
20
Назва деталі
Прокладка
Заводський номер
02.1500.035-01
Кількість на модель
1
№
21
Назва деталі
Прокладка
Заводський номер
02.1500.035-02
Кількість на модель
1
№
22
Назва деталі
Прокладка
Заводський номер
02.1500.035-03
Кількість на модель
1
№
23
Назва деталі
Підшипник
Заводський номер
333.7613
Кількість на модель
1
№
24
Назва деталі
Кришка
Заводський номер
02.1500.015
Кількість на модель
1
№
25
Назва деталі
Розподільник
Заводський номер
10.0109.018
Кількість на модель
1
№
26
Назва деталі
Корок
Заводський номер
02.1500.016
Кількість на модель
2
№
27
Назва деталі
КІЛЬЦО
Заводський номер
02.1500.053
Кількість на модель
2
№
28
Назва деталі
Горіх
Заводський номер
5927.16
Кількість на модель
8
№
29
Назва деталі
Шпилька М спеціальна
Заводський номер
02.1500.038
Кількість на модель
4
№
30
Назва деталі
Болт
Заводський номер
7796.12.30
Кількість на модель
65
№
31
Назва деталі
Шайба
Заводський номер
6402.12
Кількість на модель
65
№
32
Назва деталі
КІЛЬЦО
Заводський номер
9833.032.038.36.2.2
Кількість на модель
10
№
33
Назва деталі
Корок
Заводський номер
02.1500.033
Кількість на модель
1
№
34
Назва деталі
КІЛЬЦО
Заводський номер
9833.018.022.25.2.2
Кількість на модель
3
№
35
Назва деталі
Кришка
Заводський номер
10.0109.040
Кількість на модель
5
№
36
Назва деталі
КІЛЬЦО
Заводський номер
9833.094.100.36.2.2
Кількість на модель
5
№
37
Назва деталі
КІЛЬЦО
Заводський номер
9833.074.080.36.2.2
Кількість на модель
6
№
38
Назва деталі
Кільце поршневе
Заводський номер
02.1500.007
Кількість на модель
5
№
39
Назва деталі
Кільце поршневе
Заводський номер
02.1500.008
Кількість на модель
5
№
40
Назва деталі
Поршень
Заводський номер
10.1302.004
Кількість на модель
5
№
41
Назва деталі
Півкільце
Заводський номер
02.1500.006
Кількість на модель
10
№
42
Назва деталі
КІЛЬЦО
Заводський номер
13943.Б65
Кількість на модель
5
№
43
Назва деталі
Втулка
Заводський номер
10.0109.062
Кількість на модель
5
№
44
Назва деталі
КІЛЬЦО
Заводський номер
9833.090.095.30.2.2
Кількість на модель
5
№
45
Назва деталі
Клапан
Заводський номер
09.1500.100
Кількість на модель
1
№
46
Назва деталі
Корпус
Заводський номер
10.0109.051
Кількість на модель
1
№
47
Назва деталі
Штуцер
Заводський номер
10.1908.011
Кількість на модель
1
№
48
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Гідромотор повороту платформи | 48.1302.000 | |||||||
| 1 | Кришка | 10.1302.006 | 1 | 1 | 1 | |||
| 2 | КІЛЬЦО | 9833.250.255.36.2.2 | 1 | 1 | 2 | |||
| 3 | Упор | 10.0109.032 | 1 | 1 | 3 | |||
| 4 | Манжета | 8752.1.2.75.100 | 1 | 1 | 4 | |||
| 5 | Підшипник | 333.7615 | 1 | 1 | 5 | |||
| 6 | Кільце опорне | 02.1500.009 | 2 | 2 | 6 | |||
| 7 | ВАЛ | 10.1302.005 | 1 | 1 | 7 | |||
| 8 | Жиклер | 10.0109.070 | 5 | 5 | 8 | |||
| 9 | Шатун | 10.0109.080 | 5 | 5 | 9 | |||
| 10 | Шайба | 6402.8 | 4 | 4 | 10 | |||
| 11 | Болт | 7796.8.25 | 4 | 4 | 11 | |||
| 12 | Кільце ущільнювальне | 02.1500.013 | 12 | 12 | 12 | |||
| 13 | Корпус розподільника | 02.1500.011 | 1 | 1 | 13 | |||
| 14 | Гвинт | 11738.16.35 | 1 | 1 | 14 | |||
| 15 | Шайба | 6402.16 | 1 | 1 | 15 | |||
| 16 | Муфта | 02.1500.012 | 1 | 1 | 16 | |||
| 17 | Прокладка | 02.1500.062 | 1 | 1 | 17 | |||
| 18 | Прокладка | 02.1500.063 | 1 | 1 | 18 | |||
| 19 | КІЛЬЦО | 9833.140.145.36.2.2 | 1 | 1 | 19 | |||
| 20 | Прокладка | 02.1500.035 | 1 | 1 | 20 | |||
| 21 | Прокладка | 02.1500.035-01 | 1 | 1 | 21 | |||
| 22 | Прокладка | 02.1500.035-02 | 1 | 1 | 22 | |||
| 23 | Прокладка | 02.1500.035-03 | 1 | 1 | 23 | |||
| 24 | Підшипник | 333.7613 | 1 | 1 | 24 | |||
| 25 | Кришка | 02.1500.015 | 1 | 1 | 25 | |||
| 26 | Розподільник | 10.0109.018 | 1 | 1 | 26 | |||
| 27 | Корок | 02.1500.016 | 2 | 2 | 27 | |||
| 28 | КІЛЬЦО | 02.1500.053 | 2 | 2 | 28 | |||
| 29 | Горіх | 5927.16 | 8 | 8 | 29 | |||
| 30 | Шпилька М спеціальна | 02.1500.038 | 4 | 4 | 30 | |||
| 31 | Болт | 7796.12.30 | 65 | 65 | 31 | |||
| 32 | Шайба | 6402.12 | 65 | 65 | 32 | |||
| 33 | КІЛЬЦО | 9833.032.038.36.2.2 | 10 | 10 | 33 | |||
| 34 | Корок | 02.1500.033 | 1 | 1 | 34 | |||
| 35 | КІЛЬЦО | 9833.018.022.25.2.2 | 3 | 3 | 35 | |||
| 36 | Кришка | 10.0109.040 | 5 | 5 | 36 | |||
| 37 | КІЛЬЦО | 9833.094.100.36.2.2 | 5 | 5 | 37 | |||
| 38 | КІЛЬЦО | 9833.074.080.36.2.2 | 6 | 6 | 38 | |||
| 39 | Кільце поршневе | 02.1500.007 | 5 | 5 | 39 | |||
| 40 | Кільце поршневе | 02.1500.008 | 5 | 5 | 40 | |||
| 41 | Поршень | 10.1302.004 | 5 | 5 | 41 | |||
| 42 | Півкільце | 02.1500.006 | 10 | 10 | 42 | |||
| 43 | КІЛЬЦО | 13943.Б65 | 5 | 5 | 43 | |||
| 44 | Втулка | 10.0109.062 | 5 | 5 | 44 | |||
| 45 | КІЛЬЦО | 9833.090.095.30.2.2 | 5 | 5 | 45 | |||
| 46 | Клапан | 09.1500.100 | 1 | 1 | 46 | |||
| 47 | Корпус | 10.0109.051 | 1 | 1 | 47 | |||
| 48 | Штуцер | 10.1908.011 | 1 | 1 | 48 |
