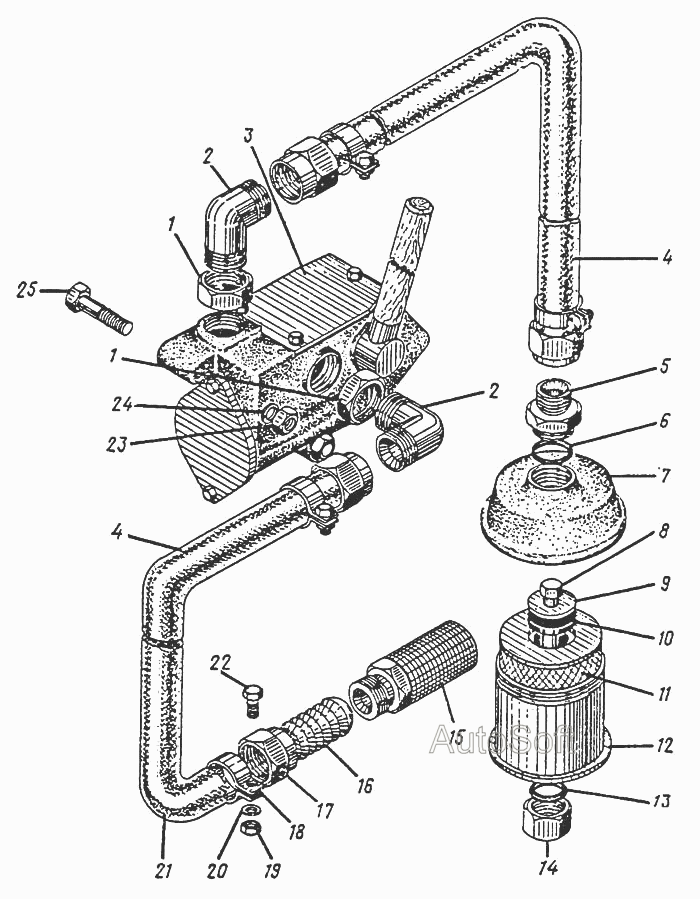

Установка заправки гідросистеми
100%
Назва деталі
Горіх
Заводський номер
09.1300.002
Кількість на модель
2
№
1
Назва деталі
Штуцер
Заводський номер
09.1300.001
Кількість на модель
2
№
2
Назва деталі
Насос "Джерело"
Заводський номер
БК7-3000
Кількість на модель
1
№
3
Назва деталі
Шланг заправки
Заводський номер
10.2500.400
Кількість на модель
1
№
4
Назва деталі
Штуцер
Заводський номер
10.0600.009
Кількість на модель
1
№
5
Назва деталі
Прокладка
Заводський номер
09.0902.123
Кількість на модель
1
№
6
Назва деталі
Кришка
Заводський номер
09.2200.001
Кількість на модель
1
№
7
Назва деталі
Болт
Заводський номер
09.2205.000
Кількість на модель
1
№
8
Назва деталі
Упорна шайба
Заводський номер
02.1200.003
Кількість на модель
1
№
9
Назва деталі
Прокладка
Заводський номер
02.2200.008
Кількість на модель
2
№
10
Назва деталі
Елемент фільтрувальний
Заводський номер
02.2201.000
Кількість на модель
1
№
11
Назва деталі
Бак фільтра
Заводський номер
10.2500.110
Кількість на модель
1
№
12
Назва деталі
Прокладка
Заводський номер
02.1206.002
Кількість на модель
1
№
13
Назва деталі
Заглушка
Заводський номер
02.1206.001
Кількість на модель
1
№
14
Назва деталі
Фільтр
Заводський номер
02.2604.100
Кількість на модель
1
№
15
Назва деталі
Ніпель
Заводський номер
10.2500.401
Кількість на модель
2
№
16
Назва деталі
Гайка з накидним ключем
Заводський номер
02.2100.009
Кількість на модель
2
№
17
Назва деталі
Хомут
Заводський номер
10.1202.901
Кількість на модель
2
№
18
Назва деталі
Горіх
Заводський номер
М6.5.019 ГОСТ 5915-70
Кількість на модель
2
№
19
Назва деталі
Шайба
Заводський номер
6.65Г.019 ГОСТ 6402-70
Кількість на модель
2
№
20
Назва деталі
Рукав
Заводський номер
25х35,5-16 L=3500 ГОСТ 10362-76
Кількість на модель
1
№
21
Назва деталі
Болт
Заводський номер
М6х20.58.019 ГОСТ 7798-70
Кількість на модель
2
№
22
Назва деталі
Горіх
Заводський номер
М16.5.019 ГОСТ 5915-70
Кількість на модель
2
№
23
Назва деталі
Диск
Заводський номер
16.65Г.019 ГОСТ 6402-70
Кількість на модель
2
№
24
Назва деталі
Болт
Заводський номер
М16х65.58.019 ГОСТ 7798-70
Кількість на модель
2
№
25
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Горіх | 09.1300.002 | 2 | 2 | 1 | |||
| 2 | Штуцер | 09.1300.001 | 2 | 2 | 2 | |||
| 3 | Насос "Джерело" | БК7-3000 | 1 | 1 | 3 | |||
| 4 | Шланг заправки | 10.2500.400 | 1 | 1 | 4 | |||
| 5 | Штуцер | 10.0600.009 | 1 | 1 | 5 | |||
| 6 | Прокладка | 09.0902.123 | 1 | 1 | 6 | |||
| 7 | Кришка | 09.2200.001 | 1 | 1 | 7 | |||
| 8 | Болт | 09.2205.000 | 1 | 1 | 8 | |||
| 9 | Упорна шайба | 02.1200.003 | 1 | 1 | 9 | |||
| 10 | Прокладка | 02.2200.008 | 2 | 2 | 10 | |||
| 11 | Елемент фільтрувальний | 02.2201.000 | 1 | 1 | 11 | |||
| 12 | Бак фільтра | 10.2500.110 | 1 | 1 | 12 | |||
| 13 | Прокладка | 02.1206.002 | 1 | 1 | 13 | |||
| 14 | Заглушка | 02.1206.001 | 1 | 1 | 14 | |||
| 15 | Фільтр | 02.2604.100 | 1 | 1 | 15 | |||
| 16 | Ніпель | 10.2500.401 | 2 | 2 | 16 | |||
| 17 | Гайка з накидним ключем | 02.2100.009 | 2 | 2 | 17 | |||
| 18 | Хомут | 10.1202.901 | 2 | 2 | 18 | |||
| 19 | Горіх | М6.5.019 ГОСТ 5915-70 | 2 | 2 | 19 | |||
| 20 | Шайба | 6.65Г.019 ГОСТ 6402-70 | 2 | 2 | 20 | |||
| 21 | Рукав | 25х35,5-16 L=3500 ГОСТ 10362-76 | 1 | 1 | 21 | |||
| 22 | Болт | М6х20.58.019 ГОСТ 7798-70 | 2 | 2 | 22 | |||
| 23 | Горіх | М16.5.019 ГОСТ 5915-70 | 2 | 2 | 23 | |||
| 24 | Диск | 16.65Г.019 ГОСТ 6402-70 | 2 | 2 | 24 | |||
| 25 | Болт | М16х65.58.019 ГОСТ 7798-70 | 2 | 2 | 25 |
