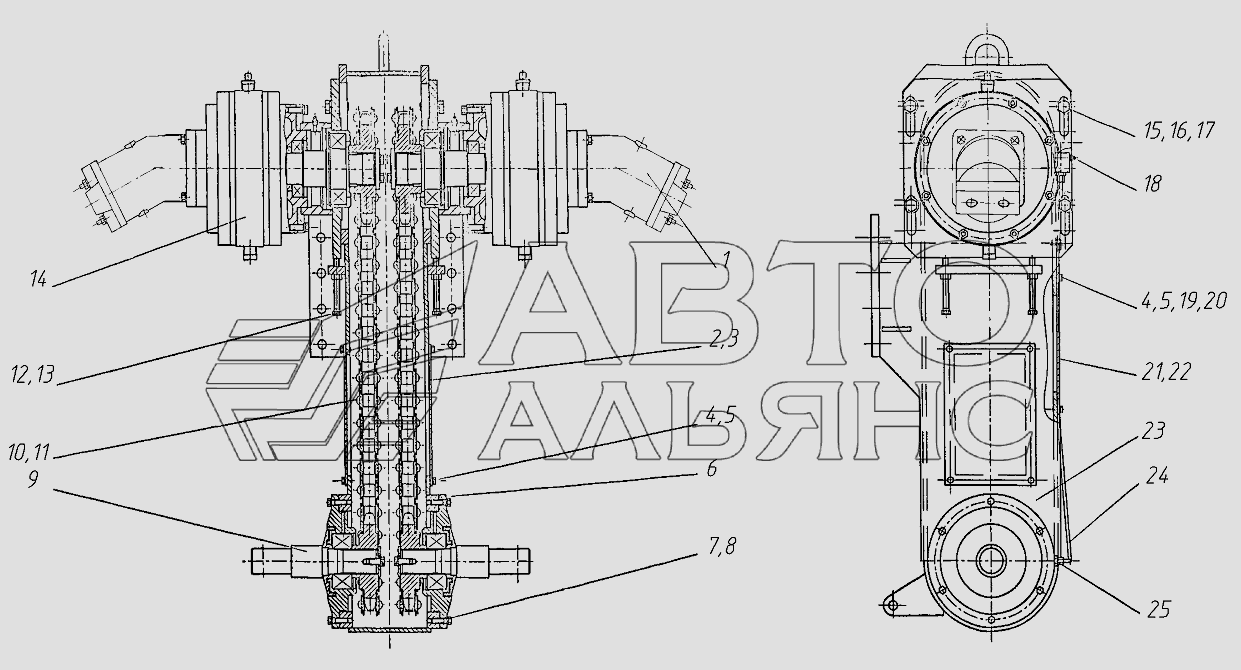

Редуктор
100%
Назва деталі
Привід редукторів шнеків
Заводський номер
665.15.01.01.000-01
Кількість на модель
1
№
1
Назва деталі
Кришка
Заводський номер
629.06.03.00.005
Кількість на модель
2
№
2
Назва деталі
Прокладка
Заводський номер
629.06.03.00.007
Кількість на модель
2
№
3
Назва деталі
Bolt Mx
Заводський номер
БолтМ8х16
Кількість на модель
14
№
4
Назва деталі
Шайба Г
Заводський номер
Шайба8.65Г
Кількість на модель
14
№
5
Назва деталі
Прокладка
Заводський номер
629.06.03.00.010
Кількість на модель
2
№
6
Назва деталі
Bolt Mx
Заводський номер
БолтМ10х35
Кількість на модель
12
№
7
Назва деталі
ShaybaG
Заводський номер
Шайба10.65Г
Кількість на модель
12
№
8
Назва деталі
Вставка нижня
Заводський номер
629.06.03.03.000
Кількість на модель
2
№
9
Назва деталі
Ланцюг
Заводський номер
ЦепьПР-44.45-172.4
Кількість на модель
2
№
10
Назва деталі
Ланка
Заводський номер
ЗвеноС-ПР-44.45-172.4
Кількість на модель
2
№
11
Назва деталі
Болт
Заводський номер
661.07.01.00.001
Кількість на модель
4
№
12
Назва деталі
Гайка M
Заводський номер
ГайкаМ12
Кількість на модель
4
№
13
Назва деталі
Привід редукторів шнеків
Заводський номер
665.15.01.01.000
Кількість на модель
1
№
14
Назва деталі
Bolt Mx
Заводський номер
БолтМ16х40
Кількість на модель
8
№
15
Назва деталі
ShaybaG
Заводський номер
Шайба16.65Г
Кількість на модель
8
№
16
Назва деталі
Шайба
Заводський номер
ШайбаС16
Кількість на модель
8
№
17
Назва деталі
Маслянка
Заводський номер
Масленка13Ц6
Кількість на модель
2
№
18
Назва деталі
Хомутик
Заводський номер
8841076
Кількість на модель
2
№
19
Назва деталі
Шайба
Заводський номер
ШайбаС18х1,4
Кількість на модель
2
№
20
Назва деталі
Кришка
Заводський номер
629.06.03.00.006
Кількість на модель
1
№
21
Назва деталі
Прокладка
Заводський номер
629.06.03.00.008
Кількість на модель
1
№
22
Назва деталі
КОРПУС РЕДУКТОРА
Заводський номер
661.07.01.01.000
Кількість на модель
1
№
23
Назва деталі
Трубка
Заводський номер
661.07.01.03.000
Кількість на модель
2
№
24
Назва деталі
Штуцер
Заводський номер
08711003
Кількість на модель
4
№
25
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Привід редукторів шнеків | 665.15.01.01.000-01 | 1 | 1 | 1 | |||
| 2 | Кришка | 629.06.03.00.005 | 2 | 2 | 2 | |||
| 3 | Прокладка | 629.06.03.00.007 | 2 | 2 | 3 | |||
| 4 | Bolt Mx | БолтМ8х16 | 14 | 14 | 4 | |||
| 5 | Шайба Г | Шайба8.65Г | 14 | 14 | 5 | |||
| 6 | Прокладка | 629.06.03.00.010 | 2 | 2 | 6 | |||
| 7 | Bolt Mx | БолтМ10х35 | 12 | 12 | 7 | |||
| 8 | ShaybaG | Шайба10.65Г | 12 | 12 | 8 | |||
| 9 | Вставка нижня | 629.06.03.03.000 | 2 | 2 | 9 | |||
| 10 | Ланцюг | ЦепьПР-44.45-172.4 | 2 | 2 | 10 | |||
| 11 | Ланка | ЗвеноС-ПР-44.45-172.4 | 2 | 2 | 11 | |||
| 12 | Болт | 661.07.01.00.001 | 4 | 4 | 12 | |||
| 13 | Гайка M | ГайкаМ12 | 4 | 4 | 13 | |||
| 14 | Привід редукторів шнеків | 665.15.01.01.000 | 1 | 1 | 14 | |||
| 15 | Bolt Mx | БолтМ16х40 | 8 | 8 | 15 | |||
| 16 | ShaybaG | Шайба16.65Г | 8 | 8 | 16 | |||
| 17 | Шайба | ШайбаС16 | 8 | 8 | 17 | |||
| 18 | Маслянка | Масленка13Ц6 | 2 | 2 | 18 | |||
| 19 | Хомутик | 8841076 | 2 | 2 | 19 | |||
| 20 | Шайба | ШайбаС18х1,4 | 2 | 2 | 20 | |||
| 21 | Кришка | 629.06.03.00.006 | 1 | 1 | 21 | |||
| 22 | Прокладка | 629.06.03.00.008 | 1 | 1 | 22 | |||
| 23 | КОРПУС РЕДУКТОРА | 661.07.01.01.000 | 1 | 1 | 23 | |||
| 24 | Трубка | 661.07.01.03.000 | 2 | 2 | 24 | |||
| 25 | Штуцер | 08711003 | 4 | 4 | 25 |
