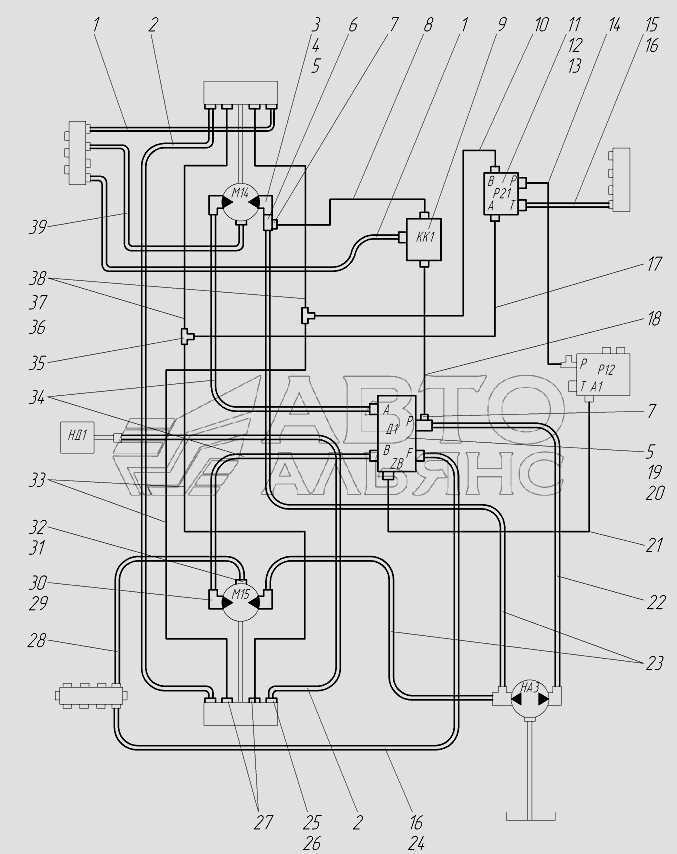

Гідросистема приводу ходу
100%
Назва деталі
Рукав
Заводський номер
676.08.02.00.007
Кількість на модель
2
№
1
Назва деталі
Рукав
Заводський номер
676.08.02.00.006
Кількість на модель
2
№
2
Назва деталі
Болт
Заводський номер
635.15.01.00.040
Кількість на модель
16
№
3
Назва деталі
Фланець
Заводський номер
659.12.00.00.001
Кількість на модель
8
№
4
Назва деталі
ShaybaG
Заводський номер
Шайба12.65Г
Кількість на модель
8
№
5
Назва деталі
Перехідник
Заводський номер
676.08.02.05.000
Кількість на модель
1
№
6
Назва деталі
Штуцер
Заводський номер
665.12.04.00.001
Кількість на модель
2
№
7
Назва деталі
РВД
Заводський номер
РВД16.25.1050.М26х1,5
Кількість на модель
1
№
8
Назва деталі
Коробка клапанна
Заводський номер
665.12.04.02.000
Кількість на модель
1
№
9
Назва деталі
Трубопровід
Заводський номер
665.12.15.00.000-17
Кількість на модель
1
№
10
Назва деталі
Блок гідророзподільника
Заводський номер
676.08.02.02.000
Кількість на модель
1
№
11
Назва деталі
Bolt Mx
Заводський номер
БолтМ8х16
Кількість на модель
8
№
12
Назва деталі
Шайба Г
Заводський номер
Шайба8.65Г
Кількість на модель
8
№
13
Назва деталі
Трубопровід
Заводський номер
665.12.15.00.000-41
Кількість на модель
1
№
14
Назва деталі
Рукав
Заводський номер
676.08.02.00.009
Кількість на модель
2
№
15
Назва деталі
Хомут черв'ячний
Заводський номер
ХомутNP-W116-27/9
Кількість на модель
16
№
16
Назва деталі
Трубопровід
Заводський номер
665.12.15.00.000-38
Кількість на модель
1
№
17
Назва деталі
РВД
Заводський номер
РВД16.25.650.М26х1,5
Кількість на модель
1
№
18
Назва деталі
Дільник потоку
Заводський номер
677.08.02.01.000
Кількість на модель
1
№
19
Назва деталі
Болт
Заводський номер
БолтМ12х20
Кількість на модель
4
№
20
Назва деталі
Трубопровід
Заводський номер
665.12.15.00.000-22
Кількість на модель
1
№
21
Назва деталі
РВД
Заводський номер
РВД25.38.1650.М36х2
Кількість на модель
1
№
22
Назва деталі
РВД
Заводський номер
РВД20.35.2350.М36х2
Кількість на модель
2
№
23
Назва деталі
Рукав
Заводський номер
676.08.02.00.003
Кількість на модель
1
№
24
Назва деталі
Ніпель
Заводський номер
665.18.01.00.003
Кількість на модель
4
№
25
Назва деталі
Прокладка
Заводський номер
Прокладка22М3
Кількість на модель
4
№
26
Назва деталі
Штуцер
Заводський номер
665.12.00.00.019
Кількість на модель
4
№
27
Назва деталі
Рукав
Заводський номер
676.08.02.00.005
Кількість на модель
1
№
28
Назва деталі
КІЛЬЦО
Заводський номер
Кольцо034-040-36-2-2
Кількість на модель
4
№
29
Назва деталі
Кутник
Заводський номер
676.08.02.00.008
Кількість на модель
4
№
30
Назва деталі
Прокладка
Заводський номер
Прокладка18М3
Кількість на модель
2
№
31
Назва деталі
Штуцер
Заводський номер
676.08.02.00.001
Кількість на модель
2
№
32
Назва деталі
Трубопровід
Заводський номер
665.12.15.00.000-08
Кількість на модель
2
№
33
Назва деталі
РВД
Заводський номер
РВД20.35.650.М36х2
Кількість на модель
2
№
34
Назва деталі
Трійник
Заводський номер
665.12.00.00.022
Кількість на модель
2
№
35
Назва деталі
Трубопровід
Заводський номер
665.12.15.00.000-02
Кількість на модель
2
№
36
Назва деталі
Гайка з накидним ключем
Заводський номер
О.820.1042-80
Кількість на модель
18
№
37
Назва деталі
Ніпель
Заводський номер
О.872.1069-80
Кількість на модель
18
№
38
Назва деталі
Рукав
Заводський номер
676.08.02.00.004
Кількість на модель
1
№
39
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рукав | 676.08.02.00.007 | 2 | 2 | 1 | |||
| 2 | Рукав | 676.08.02.00.006 | 2 | 2 | 2 | |||
| 3 | Болт | 635.15.01.00.040 | 16 | 16 | 3 | |||
| 4 | Фланець | 659.12.00.00.001 | 8 | 8 | 4 | |||
| 5 | ShaybaG | Шайба12.65Г | 8 | 8 | 5 | |||
| 6 | Перехідник | 676.08.02.05.000 | 1 | 1 | 6 | |||
| 7 | Штуцер | 665.12.04.00.001 | 2 | 2 | 7 | |||
| 8 | РВД | РВД16.25.1050.М26х1,5 | 1 | 1 | 8 | |||
| 9 | Коробка клапанна | 665.12.04.02.000 | 1 | 1 | 9 | |||
| 10 | Трубопровід | 665.12.15.00.000-17 | 1 | 1 | 10 | |||
| 11 | Блок гідророзподільника | 676.08.02.02.000 | 1 | 1 | 11 | |||
| 12 | Bolt Mx | БолтМ8х16 | 8 | 8 | 12 | |||
| 13 | Шайба Г | Шайба8.65Г | 8 | 8 | 13 | |||
| 14 | Трубопровід | 665.12.15.00.000-41 | 1 | 1 | 14 | |||
| 15 | Рукав | 676.08.02.00.009 | 2 | 2 | 15 | |||
| 16 | Хомут черв'ячний | ХомутNP-W116-27/9 | 16 | 16 | 16 | |||
| 17 | Трубопровід | 665.12.15.00.000-38 | 1 | 1 | 17 | |||
| 18 | РВД | РВД16.25.650.М26х1,5 | 1 | 1 | 18 | |||
| 19 | Дільник потоку | 677.08.02.01.000 | 1 | 1 | 19 | |||
| 20 | Болт | БолтМ12х20 | 4 | 4 | 20 | |||
| 21 | Трубопровід | 665.12.15.00.000-22 | 1 | 1 | 21 | |||
| 22 | РВД | РВД25.38.1650.М36х2 | 1 | 1 | 22 | |||
| 23 | РВД | РВД20.35.2350.М36х2 | 2 | 2 | 23 | |||
| 24 | Рукав | 676.08.02.00.003 | 1 | 1 | 24 | |||
| 25 | Ніпель | 665.18.01.00.003 | 4 | 4 | 25 | |||
| 26 | Прокладка | Прокладка22М3 | 4 | 4 | 26 | |||
| 27 | Штуцер | 665.12.00.00.019 | 4 | 4 | 27 | |||
| 28 | Рукав | 676.08.02.00.005 | 1 | 1 | 28 | |||
| 29 | КІЛЬЦО | Кольцо034-040-36-2-2 | 4 | 4 | 29 | |||
| 30 | Кутник | 676.08.02.00.008 | 4 | 4 | 30 | |||
| 31 | Прокладка | Прокладка18М3 | 2 | 2 | 31 | |||
| 32 | Штуцер | 676.08.02.00.001 | 2 | 2 | 32 | |||
| 33 | Трубопровід | 665.12.15.00.000-08 | 2 | 2 | 33 | |||
| 34 | РВД | РВД20.35.650.М36х2 | 2 | 2 | 34 | |||
| 35 | Трійник | 665.12.00.00.022 | 2 | 2 | 35 | |||
| 36 | Трубопровід | 665.12.15.00.000-02 | 2 | 2 | 36 | |||
| 37 | Гайка з накидним ключем | О.820.1042-80 | 18 | 18 | 37 | |||
| 38 | Ніпель | О.872.1069-80 | 18 | 18 | 38 | |||
| 39 | Рукав | 676.08.02.00.004 | 1 | 1 | 39 |
