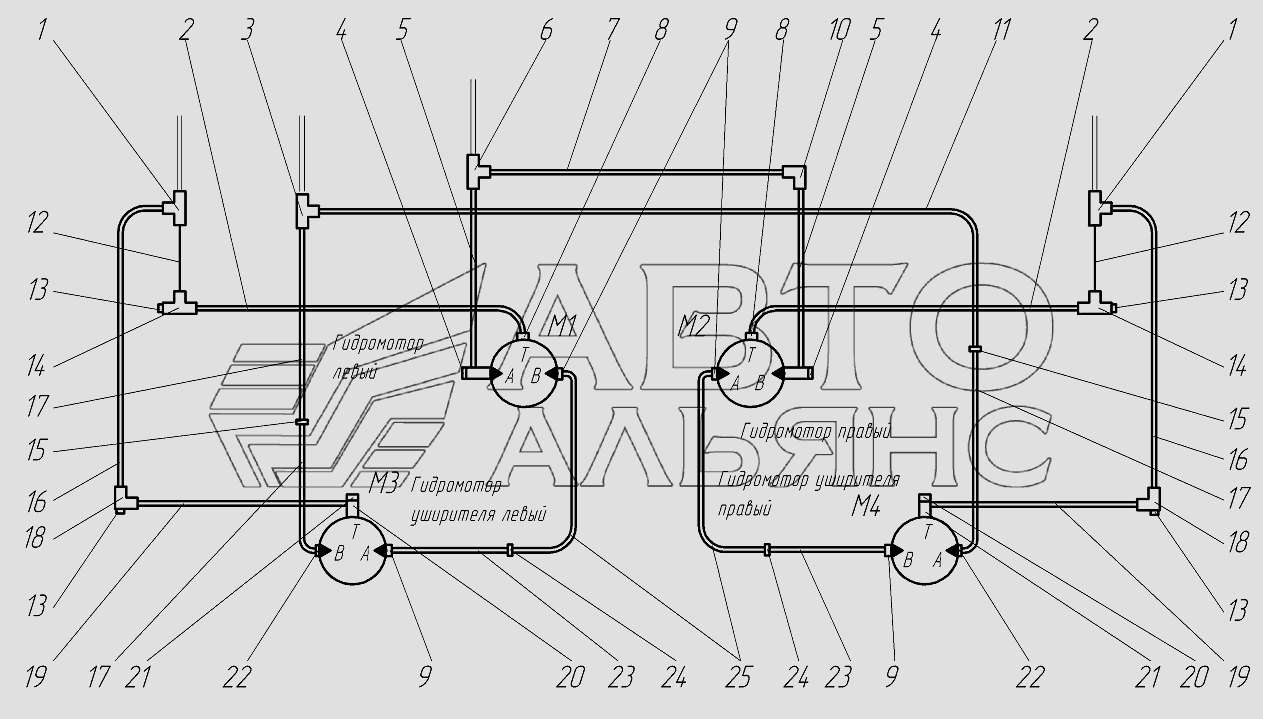

Гідросистема робочого органу. Схема гідравлічних з'єднань Г
100%
Назва деталі
Трійник
Заводський номер
665.12.02.05.000
Кількість на модель
2
№
1
Назва деталі
Рукав
Заводський номер
665.18.01.00.007
Кількість на модель
1
№
2
Назва деталі
Трійник
Заводський номер
665.18.01.03.000
Кількість на модель
1
№
3
Назва деталі
Болт порожнистий
Заводський номер
248.04.04.01.802-80
Кількість на модель
2
№
4
Назва деталі
РВД
Заводський номер
РВД12.28.650.М22х1,5.банджо22х26
Кількість на модель
2
№
5
Назва деталі
Трійник
Заводський номер
665.18.01.04.000
Кількість на модель
1
№
6
Назва деталі
РВД
Заводський номер
РВД12.28.2150.М22х1,5
Кількість на модель
1
№
7
Назва деталі
Перехідник
Заводський номер
659.12.00.00.006
Кількість на модель
2
№
8
Назва деталі
Штуцер
Заводський номер
664.12.02.00.001
Кількість на модель
2
№
9
Назва деталі
Кутник
Заводський номер
675.12.00.00.026
Кількість на модель
1
№
10
Назва деталі
Рукав
Заводський номер
665.18.01.00.013
Кількість на модель
1
№
11
Назва деталі
Трубопровід
Заводський номер
665.12.02.03.000
Кількість на модель
2
№
12
Назва деталі
Заглушка
Заводський номер
ДС-109.12.08.00.002
Кількість на модель
4
№
13
Назва деталі
Трійник
Заводський номер
665.18.01.00.006
Кількість на модель
2
№
14
Назва деталі
Ніпель
Заводський номер
665.12.00.00.003
Кількість на модель
2
№
15
Назва деталі
Рукав
Заводський номер
665.18.01.00.014
Кількість на модель
2
№
16
Назва деталі
Рукав
Заводський номер
665.18.01.00.016
Кількість на модель
3
№
17
Назва деталі
Трійник
Заводський номер
665.18.01.00.005
Кількість на модель
2
№
18
Назва деталі
Рукав
Заводський номер
665.18.01.00.017
Кількість на модель
2
№
19
Назва деталі
Болт порожнистий
Заводський номер
665.18.01.00.004
Кількість на модель
2
№
20
Назва деталі
Ніпель поворотний
Заводський номер
665.18.01.01.000
Кількість на модель
2
№
21
Назва деталі
Ніпель
Заводський номер
665.18.01.00.003
Кількість на модель
2
№
22
Назва деталі
РВД
Заводський номер
РВД12.28.1050.М22х1,5.0/90
Кількість на модель
2
№
23
Назва деталі
Перехідник
Заводський номер
675.12.00.00.054-01
Кількість на модель
2
№
24
Назва деталі
РВД
Заводський номер
РВД12.28.2200.М22х1,5.0/90
Кількість на модель
2
№
25
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трійник | 665.12.02.05.000 | 2 | 2 | 1 | |||
| 2 | Рукав | 665.18.01.00.007 | 1 | 1 | 2 | |||
| 3 | Трійник | 665.18.01.03.000 | 1 | 1 | 3 | |||
| 4 | Болт порожнистий | 248.04.04.01.802-80 | 2 | 2 | 4 | |||
| 5 | РВД | РВД12.28.650.М22х1,5.банджо22х26 | 2 | 2 | 5 | |||
| 6 | Трійник | 665.18.01.04.000 | 1 | 1 | 6 | |||
| 7 | РВД | РВД12.28.2150.М22х1,5 | 1 | 1 | 7 | |||
| 8 | Перехідник | 659.12.00.00.006 | 2 | 2 | 8 | |||
| 9 | Штуцер | 664.12.02.00.001 | 2 | 2 | 9 | |||
| 10 | Кутник | 675.12.00.00.026 | 1 | 1 | 10 | |||
| 11 | Рукав | 665.18.01.00.013 | 1 | 1 | 11 | |||
| 12 | Трубопровід | 665.12.02.03.000 | 2 | 2 | 12 | |||
| 13 | Заглушка | ДС-109.12.08.00.002 | 4 | 4 | 13 | |||
| 14 | Трійник | 665.18.01.00.006 | 2 | 2 | 14 | |||
| 15 | Ніпель | 665.12.00.00.003 | 2 | 2 | 15 | |||
| 16 | Рукав | 665.18.01.00.014 | 2 | 2 | 16 | |||
| 17 | Рукав | 665.18.01.00.016 | 3 | 3 | 17 | |||
| 18 | Трійник | 665.18.01.00.005 | 2 | 2 | 18 | |||
| 19 | Рукав | 665.18.01.00.017 | 2 | 2 | 19 | |||
| 20 | Болт порожнистий | 665.18.01.00.004 | 2 | 2 | 20 | |||
| 21 | Ніпель поворотний | 665.18.01.01.000 | 2 | 2 | 21 | |||
| 22 | Ніпель | 665.18.01.00.003 | 2 | 2 | 22 | |||
| 23 | РВД | РВД12.28.1050.М22х1,5.0/90 | 2 | 2 | 23 | |||
| 24 | Перехідник | 675.12.00.00.054-01 | 2 | 2 | 24 | |||
| 25 | РВД | РВД12.28.2200.М22х1,5.0/90 | 2 | 2 | 25 |
