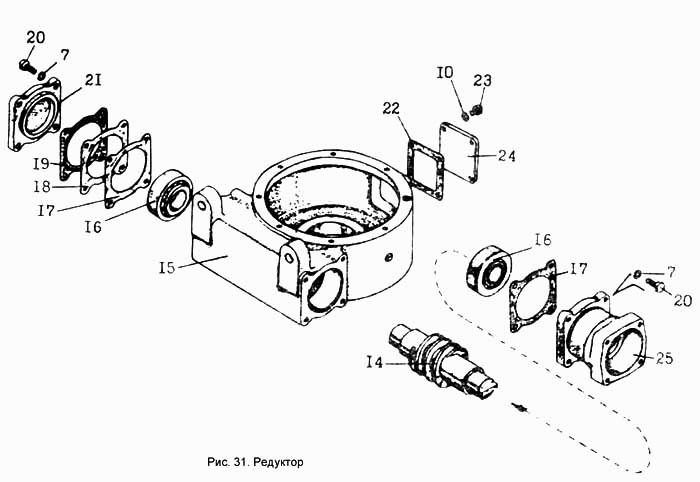

Редуктор (Продовження)
100%
Назва деталі
ВАЛ
Заводський номер
225.67.02.00.001
Кількість на модель
1
№
14
Назва деталі
Корпус
Заводський номер
225.07.03.00.002
Кількість на модель
1
№
15
Назва деталі
Підшипник К ГОСТ
Заводський номер
46.2413.27485
Кількість на модель
2
№
16
Назва деталі
Прокладка
Заводський номер
225.07.05.00.014
Кількість на модель
3
№
17
Назва деталі
Прокладка
Заводський номер
225.07.05.00.016
Кількість на модель
5
№
18
Назва деталі
Прокладка
Заводський номер
225.07.05.00.0160
Кількість на модель
3
№
19
Назва деталі
гвинт
Заводський номер
Болт
Кількість на модель
8
№
20
Назва деталі
Кришка
Заводський номер
225.07.05.00.011
Кількість на модель
1
№
21
Назва деталі
Прокладка
Заводський номер
225.07.05.00.015
Кількість на модель
1
№
22
Назва деталі
Болт М-х ГОСТ
Заводський номер
Болт М10-8gх25.46.06 ГОСТ 7796-70
Кількість на модель
22
№
23
Назва деталі
Кришка
Заводський номер
225.07.05.00.013
Кількість на модель
2
№
24
Назва деталі
Перехідник
Заводський номер
225.07.05.00.002
Кількість на модель
1
№
25
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 14 | ВАЛ | 225.67.02.00.001 | 1 | 1 | 14 | |||
| 15 | Корпус | 225.07.03.00.002 | 1 | 1 | 15 | |||
| 16 | Підшипник К ГОСТ | 46.2413.27485 | 2 | 2 | 16 | |||
| 17 | Прокладка | 225.07.05.00.014 | 3 | 3 | 17 | |||
| 18 | Прокладка | 225.07.05.00.016 | 5 | 5 | 18 | |||
| 19 | Прокладка | 225.07.05.00.0160 | 3 | 3 | 19 | |||
| 20 | гвинт | Болт | 8 | 8 | 20 | |||
| 21 | Кришка | 225.07.05.00.011 | 1 | 1 | 21 | |||
| 22 | Прокладка | 225.07.05.00.015 | 1 | 1 | 22 | |||
| 23 | Болт М-х ГОСТ | Болт М10-8gх25.46.06 ГОСТ 7796-70 | 22 | 22 | 23 | |||
| 24 | Кришка | 225.07.05.00.013 | 2 | 2 | 24 | |||
| 25 | Перехідник | 225.07.05.00.002 | 1 | 1 | 25 |
