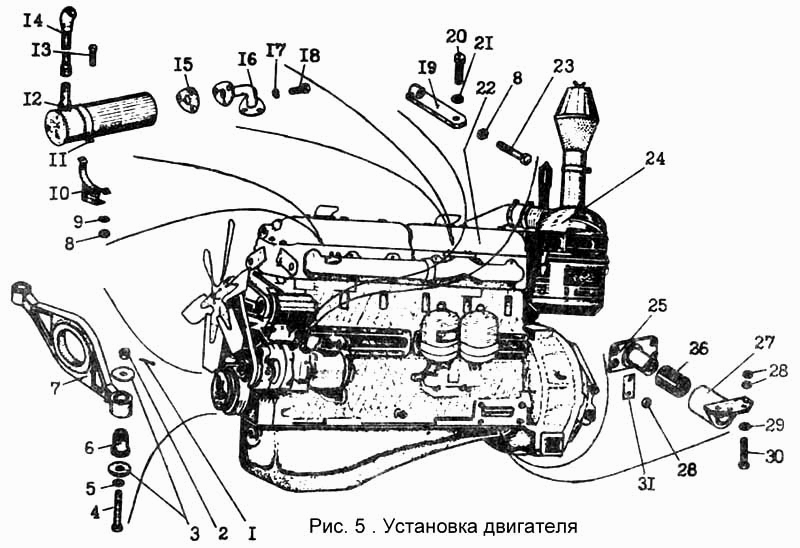

Встановлення двигуна
100%
Назва деталі
Шплінт х ГОСТ
Заводський номер
Шплинт 4х40.06 ГОСТ 397-79
Кількість на модель
2
№
1
Назва деталі
Горіх МН. ГОСТ
Заводський номер
Гайка М16-6Н.8.06 ГОСТ 5918-73
Кількість на модель
2
№
2
Назва деталі
Шайба
Заводський номер
200.16.00.00.001
Кількість на модель
4
№
3
Назва деталі
Болт
Заводський номер
225.02.05.00.007
Кількість на модель
2
№
4
Назва деталі
Шайба
Заводський номер
200.08.00.00.053
Кількість на модель
2
№
5
Назва деталі
Амортизатор
Заводський номер
200.16.00.01.000
Кількість на модель
2
№
6
Назва деталі
Опора передня
Заводський номер
225.02.05.00.001
Кількість на модель
11
№
7
Назва деталі
Горіх МН. ГОСТ
Заводський номер
Гайка М10-7Н.5.06 ГОСТ 5915-70
Кількість на модель
22
№
8
Назва деталі
Диск __NT__0__G.__NT__1__
Заводський номер
Шайба 10.65Г.06
Кількість на модель
2
№
9
Назва деталі
Кронштейн
Заводський номер
225.02.05.06.000
Кількість на модель
1
№
10
Назва деталі
Напівхомут
Заводський номер
225.02.05.00.006
Кількість на модель
1
№
11
Назва деталі
Глушник
Заводський номер
225.02.05.03.000
Кількість на модель
1
№
12
Назва деталі
Болт М-х ГОСТ
Заводський номер
Болт М10-8gх4.5.46.06 ГОСТ 7746-70
Кількість на модель
2
№
13
Назва деталі
Труба випускна
Заводський номер
42001703
Кількість на модель
1
№
14
Назва деталі
Прокладка
Заводський номер
200.02.60.00.004
Кількість на модель
1
№
15
Назва деталі
Патрубок
Заводський номер
225.02.05.00.005
Кількість на модель
1
№
16
Назва деталі
Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 12.65
Заводський номер
Шайба 12.65Г ГОСТ 6402-70
Кількість на модель
4
№
17
Назва деталі
Болт М-х ГОСТ
Заводський номер
Болт М12-8gх30.46.06 ГОСТ 7796-70
Кількість на модель
3
№
18
Назва деталі
Фіксатор
Заводський номер
225.02.05.01.100
Кількість на модель
1
№
19
Назва деталі
Болт М-х ГОСТ
Заводський номер
Болт М10-8gх30.46.06 ГОСТ 7796-70
Кількість на модель
1
№
20
Назва деталі
Шайба. Сткп. ГОСТ
Заводський номер
Шайба 10.02.Ст3кп.06 ГОСТ 11371-78
Кількість на модель
2
№
21
Назва деталі
Двигун А-М
Заводський номер
4751347001
Кількість на модель
1
№
22
Назва деталі
Болт
Заводський номер
225.02.05.01.001
Кількість на модель
1
№
23
Назва деталі
Кронштейн
Заводський номер
225.02.05.00.003
Кількість на модель
1
№
24
Назва деталі
Лапа кріплення двигуна
Заводський номер
225.02.05.04.003
Кількість на модель
2
№
25
Назва деталі
Втулка
Заводський номер
225.02.05.04.002
Кількість на модель
2
№
26
Назва деталі
Кронштейн
Заводський номер
225.02.05.04.001
Кількість на модель
2
№
27
Назва деталі
Горіх МН. ГОСТ
Заводський номер
225.02.05.00.002
Кількість на модель
24
№
28
Назва деталі
Диск. Сткп.
Заводський номер
Шайба 16.02.Ст3кп.06
Кількість на модель
8
№
29
Назва деталі
Болт М-х ГОСТ
Заводський номер
Болт М16-8gх60.46.06 ГОСТ 7796-70
Кількість на модель
8
№
30
Назва деталі
Замкова шайба
Заводський номер
Шайба замковая
Кількість на модель
4
№
31
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шплінт х ГОСТ | Шплинт 4х40.06 ГОСТ 397-79 | 2 | 2 | 1 | |||
| 2 | Горіх МН. ГОСТ | Гайка М16-6Н.8.06 ГОСТ 5918-73 | 2 | 2 | 2 | |||
| 3 | Шайба | 200.16.00.00.001 | 4 | 4 | 3 | |||
| 4 | Болт | 225.02.05.00.007 | 2 | 2 | 4 | |||
| 5 | Шайба | 200.08.00.00.053 | 2 | 2 | 5 | |||
| 6 | Амортизатор | 200.16.00.01.000 | 2 | 2 | 6 | |||
| 7 | Опора передня | 225.02.05.00.001 | 11 | 11 | 7 | |||
| 8 | Горіх МН. ГОСТ | Гайка М10-7Н.5.06 ГОСТ 5915-70 | 22 | 22 | 8 | |||
| 9 | Диск __NT__0__G.__NT__1__ | Шайба 10.65Г.06 | 2 | 2 | 9 | |||
| 10 | Кронштейн | 225.02.05.06.000 | 1 | 1 | 10 | |||
| 11 | Напівхомут | 225.02.05.00.006 | 1 | 1 | 11 | |||
| 12 | Глушник | 225.02.05.03.000 | 1 | 1 | 12 | |||
| 13 | Болт М-х ГОСТ | Болт М10-8gх4.5.46.06 ГОСТ 7746-70 | 2 | 2 | 13 | |||
| 14 | Труба випускна | 42001703 | 1 | 1 | 14 | |||
| 15 | Прокладка | 200.02.60.00.004 | 1 | 1 | 15 | |||
| 16 | Патрубок | 225.02.05.00.005 | 1 | 1 | 16 | |||
| 17 | Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 12.65 | Шайба 12.65Г ГОСТ 6402-70 | 4 | 4 | 17 | |||
| 18 | Болт М-х ГОСТ | Болт М12-8gх30.46.06 ГОСТ 7796-70 | 3 | 3 | 18 | |||
| 19 | Фіксатор | 225.02.05.01.100 | 1 | 1 | 19 | |||
| 20 | Болт М-х ГОСТ | Болт М10-8gх30.46.06 ГОСТ 7796-70 | 1 | 1 | 20 | |||
| 21 | Шайба. Сткп. ГОСТ | Шайба 10.02.Ст3кп.06 ГОСТ 11371-78 | 2 | 2 | 21 | |||
| 22 | Двигун А-М | 4751347001 | 1 | 1 | 22 | |||
| 23 | Болт | 225.02.05.01.001 | 1 | 1 | 23 | |||
| 24 | Кронштейн | 225.02.05.00.003 | 1 | 1 | 24 | |||
| 25 | Лапа кріплення двигуна | 225.02.05.04.003 | 2 | 2 | 25 | |||
| 26 | Втулка | 225.02.05.04.002 | 2 | 2 | 26 | |||
| 27 | Кронштейн | 225.02.05.04.001 | 2 | 2 | 27 | |||
| 28 | Горіх МН. ГОСТ | 225.02.05.00.002 | 24 | 24 | 28 | |||
| 29 | Диск. Сткп. | Шайба 16.02.Ст3кп.06 | 8 | 8 | 29 | |||
| 30 | Болт М-х ГОСТ | Болт М16-8gх60.46.06 ГОСТ 7796-70 | 8 | 8 | 30 | |||
| 31 | Замкова шайба | Шайба замковая | 4 | 4 | 31 |
