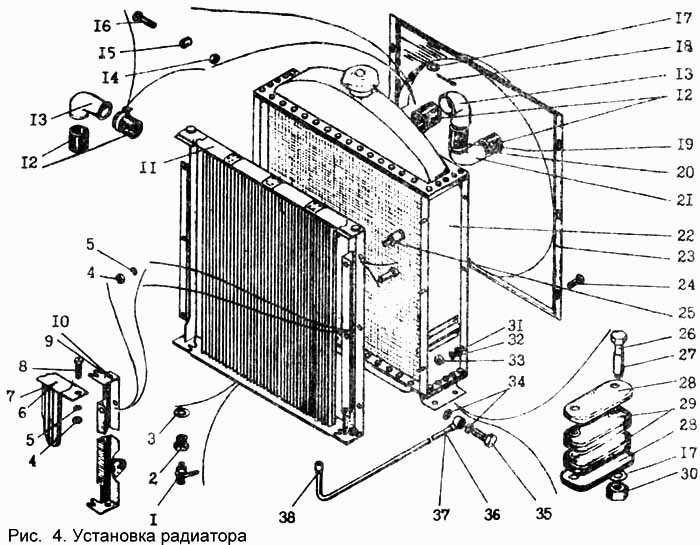

Встановлення радіатора
100%
Назва деталі
Краник спускний
Заводський номер
200.02.02.02.000
Кількість на модель
1
№
1
Назва деталі
Перехідник
Заводський номер
200.02.02.00.007
Кількість на модель
1
№
2
Назва деталі
Прокладка
Заводський номер
200.02.02.00.001
Кількість на модель
1
№
3
Назва деталі
Гайка М__NT__0__Н.__NT__1__С.__NT__2__ ГОСТ __NT__3__
Заводський номер
Гайка М10-7Н.5С.06 ГОСТ 6402-70
Кількість на модель
4
№
4
Назва деталі
Диск
Заводський номер
Шайба
Кількість на модель
4
№
5
Назва деталі
Стояти!
Заводський номер
408.139
Кількість на модель
1
№
6
Назва деталі
Стійка масляного радіатора МО-
Заводський номер
408.115
Кількість на модель
1
№
7
Назва деталі
Болт М-х ГОСТ
Заводський номер
Болт М10-8gх25.46.06 ГОСТ 7796-70
Кількість на модель
1
№
8
Назва деталі
Станьте праворуч.
Заводський номер
225.02.10.03.000
Кількість на модель
1
№
9
Назва деталі
Підставка для лівої руки
Заводський номер
225.02.10.02.000
Кількість на модель
1
№
10
Назва деталі
Радіатор масляний ОУ.
Заводський номер
408.003
Кількість на модель
1
№
11
Назва деталі
Рукав- деталь- - , () ОС Г-
Заводський номер
225.02.04.00.001
Кількість на модель
4
№
12
Назва деталі
Труба
Заводський номер
225.02.10.00.00201
Кількість на модель
1
№
13
Назва деталі
Горіх
Заводський номер
0.820.2012
Кількість на модель
10
№
14
Назва деталі
Шайба
Заводський номер
0.815.0066
Кількість на модель
10
№
15
Назва деталі
Гвинт спеціальний
Заводський номер
0.811.2007
Кількість на модель
10
№
16
Назва деталі
Диск, шт. TOAST
Заводський номер
Шайба 12х2.02.Ст3кп.06 ТОСТ 11371-78
Кількість на модель
4
№
17
Назва деталі
Шплінт х ГОСТ
Заводський номер
Шплинт 3,2х25.06 ГОСТ 397-79
Кількість на модель
2
№
18
Назва деталі
Рукав- деталь- - , () ОС Г-
Заводський номер
225.02.04.00.006
Кількість на модель
1
№
19
Назва деталі
Хомут
Заводський номер
225.02.10.00.001
Кількість на модель
10
№
20
Назва деталі
Труба
Заводський номер
225.02.10.00.002
Кількість на модель
2
№
21
Назва деталі
Редіатор водяний МОУ
Заводський номер
413.003
Кількість на модель
1
№
22
Назва деталі
Дифузор
Заводський номер
200.02.02.00.004
Кількість на модель
1
№
23
Назва деталі
Болт M- x
Заводський номер
Болт М8-8gх20.46.06
Кількість на модель
12
№
24
Назва деталі
Перехідник
Заводський номер
225.02.10.01.001
Кількість на модель
6
№
25
Назва деталі
Болт М-х ГОСТ
Заводський номер
Болт М12-8gх70.46.08 ГОСТ 7796-70
Кількість на модель
4
№
26
Назва деталі
Втулка
Заводський номер
225.02.00.00.002
Кількість на модель
4
№
27
Назва деталі
Накладка
Заводський номер
225.02.04.00.003
Кількість на модель
4
№
28
Назва деталі
Подушка
Заводський номер
225.02.04.00.004
Кількість на модель
4
№
29
Назва деталі
Горіх МН. ГОСТ
Заводський номер
Гайка М12-7Н.5.06 ГОСТ 5915-70
Кількість на модель
8
№
30
Назва деталі
Шайба х, Сткп. ГОСТ
Заводський номер
Шайба 8х1,4.02 Ст3кп.06 ГОСТ 11371-78
Кількість на модель
6
№
31
Назва деталі
Шайба G. ГОСТ
Заводський номер
Шайба 8.65Г.06 ГОСТ 6402-70
Кількість на модель
18
№
32
Назва деталі
Горіх МН. ГОСТ
Заводський номер
Гайка М8-7Н.5.06 ГОСТ 5915-70
Кількість на модель
18
№
33
Назва деталі
Кільце ущільнювальне
Заводський номер
0.815.0012
Кількість на модель
4
№
34
Назва деталі
Затискний болт
Заводський номер
200.02.00.00.015
Кількість на модель
2
№
35
Назва деталі
Маслопровід
Заводський номер
225.02.08.00.000
Кількість на модель
1
№
36
Назва деталі
Маслопровід
Заводський номер
225.02.08.00.00001
Кількість на модель
1
№
37
Назва деталі
Маслопровід
Заводський номер
225.02.07.00.000
Кількість на модель
2
№
38
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Краник спускний | 200.02.02.02.000 | 1 | 1 | 1 | |||
| 2 | Перехідник | 200.02.02.00.007 | 1 | 1 | 2 | |||
| 3 | Прокладка | 200.02.02.00.001 | 1 | 1 | 3 | |||
| 4 | Гайка М__NT__0__Н.__NT__1__С.__NT__2__ ГОСТ __NT__3__ | Гайка М10-7Н.5С.06 ГОСТ 6402-70 | 4 | 4 | 4 | |||
| 5 | Диск | Шайба | 4 | 4 | 5 | |||
| 6 | Стояти! | 408.139 | 1 | 1 | 6 | |||
| 7 | Стійка масляного радіатора МО- | 408.115 | 1 | 1 | 7 | |||
| 8 | Болт М-х ГОСТ | Болт М10-8gх25.46.06 ГОСТ 7796-70 | 1 | 1 | 8 | |||
| 9 | Станьте праворуч. | 225.02.10.03.000 | 1 | 1 | 9 | |||
| 10 | Підставка для лівої руки | 225.02.10.02.000 | 1 | 1 | 10 | |||
| 11 | Радіатор масляний ОУ. | 408.003 | 1 | 1 | 11 | |||
| 12 | Рукав- деталь- - , () ОС Г- | 225.02.04.00.001 | 4 | 4 | 12 | |||
| 13 | Труба | 225.02.10.00.00201 | 1 | 1 | 13 | |||
| 14 | Горіх | 0.820.2012 | 10 | 10 | 14 | |||
| 15 | Шайба | 0.815.0066 | 10 | 10 | 15 | |||
| 16 | Гвинт спеціальний | 0.811.2007 | 10 | 10 | 16 | |||
| 17 | Диск, шт. TOAST | Шайба 12х2.02.Ст3кп.06 ТОСТ 11371-78 | 4 | 4 | 17 | |||
| 18 | Шплінт х ГОСТ | Шплинт 3,2х25.06 ГОСТ 397-79 | 2 | 2 | 18 | |||
| 19 | Рукав- деталь- - , () ОС Г- | 225.02.04.00.006 | 1 | 1 | 19 | |||
| 20 | Хомут | 225.02.10.00.001 | 10 | 10 | 20 | |||
| 21 | Труба | 225.02.10.00.002 | 2 | 2 | 21 | |||
| 22 | Редіатор водяний МОУ | 413.003 | 1 | 1 | 22 | |||
| 23 | Дифузор | 200.02.02.00.004 | 1 | 1 | 23 | |||
| 24 | Болт M- x | Болт М8-8gх20.46.06 | 12 | 12 | 24 | |||
| 25 | Перехідник | 225.02.10.01.001 | 6 | 6 | 25 | |||
| 26 | Болт М-х ГОСТ | Болт М12-8gх70.46.08 ГОСТ 7796-70 | 4 | 4 | 26 | |||
| 27 | Втулка | 225.02.00.00.002 | 4 | 4 | 27 | |||
| 28 | Накладка | 225.02.04.00.003 | 4 | 4 | 28 | |||
| 29 | Подушка | 225.02.04.00.004 | 4 | 4 | 29 | |||
| 30 | Горіх МН. ГОСТ | Гайка М12-7Н.5.06 ГОСТ 5915-70 | 8 | 8 | 30 | |||
| 31 | Шайба х, Сткп. ГОСТ | Шайба 8х1,4.02 Ст3кп.06 ГОСТ 11371-78 | 6 | 6 | 31 | |||
| 32 | Шайба G. ГОСТ | Шайба 8.65Г.06 ГОСТ 6402-70 | 18 | 18 | 32 | |||
| 33 | Горіх МН. ГОСТ | Гайка М8-7Н.5.06 ГОСТ 5915-70 | 18 | 18 | 33 | |||
| 34 | Кільце ущільнювальне | 0.815.0012 | 4 | 4 | 34 | |||
| 35 | Затискний болт | 200.02.00.00.015 | 2 | 2 | 35 | |||
| 36 | Маслопровід | 225.02.08.00.000 | 1 | 1 | 36 | |||
| 37 | Маслопровід | 225.02.08.00.00001 | 1 | 1 | 37 | |||
| 38 | Маслопровід | 225.02.07.00.000 | 2 | 2 | 38 |
