Рамка
100%
Назва деталі

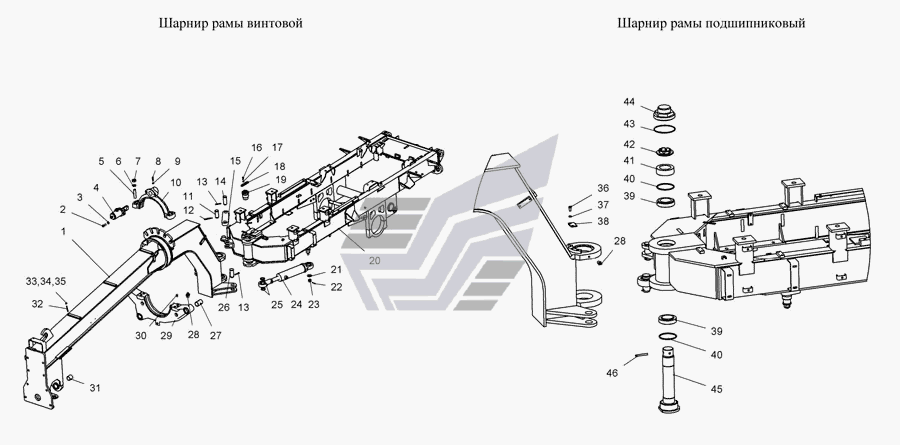

Обладнання передньої рами
Заводський номер
253.01.12.00.000
Кількість на модель
1
№
1
Назва деталі
Болт M20-
Заводський номер
Болт M20-6gx50.58.016
Кількість на модель
2
№
2
Назва деталі
Шайба Г
Заводський номер
Шайба 20 65Г 06
Кількість на модель
2
№
3
Назва деталі
Циліндр фіксатора
Заводський номер
225.81.02.00.000
Кількість на модель
1
№
4
Назва деталі
Кронштейн
Заводський номер
225.81.01.04.000
Кількість на модель
1
№
5
Назва деталі
ШайбаГ.
Заводський номер
Шайба0.65Г.06
Кількість на модель
4
№
6
Назва деталі
Горіх MxH.
Заводський номер
Гайка М30х2-7Н.8.35.06
Кількість на модель
4
№
7
Назва деталі
Гвинт M12
Заводський номер
Винт M12
Кількість на модель
1
№
8
Назва деталі
Гайка М12
Заводський номер
Гайка M12
Кількість на модель
1
№
9
Назва деталі
Кришка
Заводський номер
225.81.01.00.012
Кількість на модель
1
№
10
Назва деталі
Ось
Заводський номер
240.01.00.00.003
Кількість на модель
1
№
11
Назва деталі
Клямка.
Заводський номер
200.01.00.00.035
Кількість на модель
1
№
12
Назва деталі
Шплінт х
Заводський номер
Шплинт 8х80.06
Кількість на модель
3
№
13
Назва деталі
Ось
Заводський номер
0.804.1088-02
Кількість на модель
1
№
14
Назва деталі
Тяга
Заводський номер
250.01.00.00.014
Кількість на модель
1
№
15
Назва деталі
Болт M12-
Заводський номер
Болт M12-6gx30.58.016
Кількість на модель
4
№
16
Назва деталі
Шайба Г
Заводський номер
Шайба 12 65Г 06
Кількість на модель
4
№
17
Назва деталі
Шпонка хх
Заводський номер
240.01.00.00.002
Кількість на модель
2
№
18
Назва деталі
Ось
Заводський номер
240.01.00.00.001
Кількість на модель
2
№
19
Назва деталі
Обладнання рами підмоторної
Заводський номер
250.01.01.00.000
Кількість на модель
1
№
20
Назва деталі
Шайба
Заводський номер
240.01.00.00.005
Кількість на модель
2
№
21
Назва деталі
Шплінт х
Заводський номер
Шплинт 5х45.06
Кількість на модель
2
№
22
Назва деталі
Гідроциліндр ГЦОххАУХЛ
Заводський номер
ГЦО2-100х50х250АУХЛ1
Кількість на модель
2
№
23
Назва деталі
КІЛЬЦО
Заводський номер
274.01.00.00.001
Кількість на модель
4
№
24
Назва деталі
Ось
Заводський номер
240.01.00.00.004
Кількість на модель
2
№
25
Назва деталі
Гайка M24
Заводський номер
Гайка M24
Кількість на модель
2
№
26
Назва деталі
Втулка
Заводський номер
225.81.00.00.004
Кількість на модель
3
№
27
Назва деталі
Клейонка C
Заводський номер
Масленка 1.3Ц6
Кількість на модель
№
28
Назва деталі
Кронштейн
Заводський номер
225.81.01.00.013
Кількість на модель
1
№
29
Назва деталі
Штифт
Заводський номер
225.81.01.02.001
Кількість на модель
2
№
30
Назва деталі
Втулка
Заводський номер
225.81.00.00.003
Кількість на модель
2
№
31
Назва деталі
Шпилька
Заводський номер
244.55.00.014
Кількість на модель
10
№
32
Назва деталі
Нат М.Н.
Заводський номер
Гайка М8-6Н.6.016
Кількість на модель
10
№
33
Назва деталі
Шайба Г.
Заводський номер
Шайба 8.65Г.016
Кількість на модель
10
№
34
Назва деталі
Диск S.kh., .Stkp.
Заводський номер
Шайба С.8х1,4.02.Ст3кп.06
Кількість на модель
10
№
35
Назва деталі
Болт M12-
Заводський номер
Болт M12-6gx25.58.016
Кількість на модель
2
№
36
Назва деталі
Ригель
Заводський номер
751.01.00.00.006
Кількість на модель
1
№
38
Назва деталі
Подшипник GE-
Заводський номер
GE-80SX
Кількість на модель
2
№
39
Назва деталі
Кільце- - -
Заводський номер
115-125-58-2-2
Кількість на модель
2
№
40
Назва деталі
Вкладиш
Заводський номер
751.01.00.00.003
Кількість на модель
1
№
41
Назва деталі
Горіх
Заводський номер
751.01.00.00.004
Кількість на модель
1
№
42
Назва деталі
Кільце- - -
Заводський номер
145-155-46-2-2
Кількість на модель
1
№
43
Назва деталі
Кришка
Заводський номер
751.01.00.00.002
Кількість на модель
1
№
44
Назва деталі
Ось
Заводський номер
751.01.03.00.000
Кількість на модель
1
№
45
Назва деталі
Штифт
Заводський номер
751.01.00.00.005
Кількість на модель
1
№
46
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Обладнання передньої рами | 253.01.12.00.000 | 1 | 1 | 1 | |||
| 2 | Болт M20- | Болт M20-6gx50.58.016 | 2 | 2 | 2 | |||
| 3 | Шайба Г | Шайба 20 65Г 06 | 2 | 2 | 3 | |||
| 4 | Циліндр фіксатора | 225.81.02.00.000 | 1 | 1 | 4 | |||
| 5 | Кронштейн | 225.81.01.04.000 | 1 | 1 | 5 | |||
| 6 | ШайбаГ. | Шайба0.65Г.06 | 4 | 4 | 6 | |||
| 7 | Горіх MxH. | Гайка М30х2-7Н.8.35.06 | 4 | 4 | 7 | |||
| 8 | Гвинт M12 | Винт M12 | 1 | 1 | 8 | |||
| 9 | Гайка М12 | Гайка M12 | 1 | 1 | 9 | |||
| 10 | Кришка | 225.81.01.00.012 | 1 | 1 | 10 | |||
| 11 | Ось | 240.01.00.00.003 | 1 | 1 | 11 | |||
| 12 | Клямка. | 200.01.00.00.035 | 1 | 1 | 12 | |||
| 13 | Шплінт х | Шплинт 8х80.06 | 3 | 3 | 13 | |||
| 14 | Ось | 0.804.1088-02 | 1 | 1 | 14 | |||
| 15 | Тяга | 250.01.00.00.014 | 1 | 1 | 15 | |||
| 16 | Болт M12- | Болт M12-6gx30.58.016 | 4 | 4 | 16 | |||
| 17 | Шайба Г | Шайба 12 65Г 06 | 4 | 4 | 17 | |||
| 18 | Шпонка хх | 240.01.00.00.002 | 2 | 2 | 18 | |||
| 19 | Ось | 240.01.00.00.001 | 2 | 2 | 19 | |||
| 20 | Обладнання рами підмоторної | 250.01.01.00.000 | 1 | 1 | 20 | |||
| 21 | Шайба | 240.01.00.00.005 | 2 | 2 | 21 | |||
| 22 | Шплінт х | Шплинт 5х45.06 | 2 | 2 | 22 | |||
| 23 | Гідроциліндр ГЦОххАУХЛ | ГЦО2-100х50х250АУХЛ1 | 2 | 2 | 23 | |||
| 24 | КІЛЬЦО | 274.01.00.00.001 | 4 | 4 | 24 | |||
| 25 | Ось | 240.01.00.00.004 | 2 | 2 | 25 | |||
| 26 | Гайка M24 | Гайка M24 | 2 | 2 | 26 | |||
| 27 | Втулка | 225.81.00.00.004 | 3 | 3 | 27 | |||
| 28 | Клейонка C | Масленка 1.3Ц6 | 28 | |||||
| 29 | Кронштейн | 225.81.01.00.013 | 1 | 1 | 29 | |||
| 30 | Штифт | 225.81.01.02.001 | 2 | 2 | 30 | |||
| 31 | Втулка | 225.81.00.00.003 | 2 | 2 | 31 | |||
| 32 | Шпилька | 244.55.00.014 | 10 | 10 | 32 | |||
| 33 | Нат М.Н. | Гайка М8-6Н.6.016 | 10 | 10 | 33 | |||
| 34 | Шайба Г. | Шайба 8.65Г.016 | 10 | 10 | 34 | |||
| 35 | Диск S.kh., .Stkp. | Шайба С.8х1,4.02.Ст3кп.06 | 10 | 10 | 35 | |||
| 36 | Болт M12- | Болт M12-6gx25.58.016 | 2 | 2 | 36 | |||
| 38 | Ригель | 751.01.00.00.006 | 1 | 1 | 38 | |||
| 39 | Подшипник GE- | GE-80SX | 2 | 2 | 39 | |||
| 40 | Кільце- - - | 115-125-58-2-2 | 2 | 2 | 40 | |||
| 41 | Вкладиш | 751.01.00.00.003 | 1 | 1 | 41 | |||
| 42 | Горіх | 751.01.00.00.004 | 1 | 1 | 42 | |||
| 43 | Кільце- - - | 145-155-46-2-2 | 1 | 1 | 43 | |||
| 44 | Кришка | 751.01.00.00.002 | 1 | 1 | 44 | |||
| 45 | Ось | 751.01.03.00.000 | 1 | 1 | 45 | |||
| 46 | Штифт | 751.01.00.00.005 | 1 | 1 | 46 |
