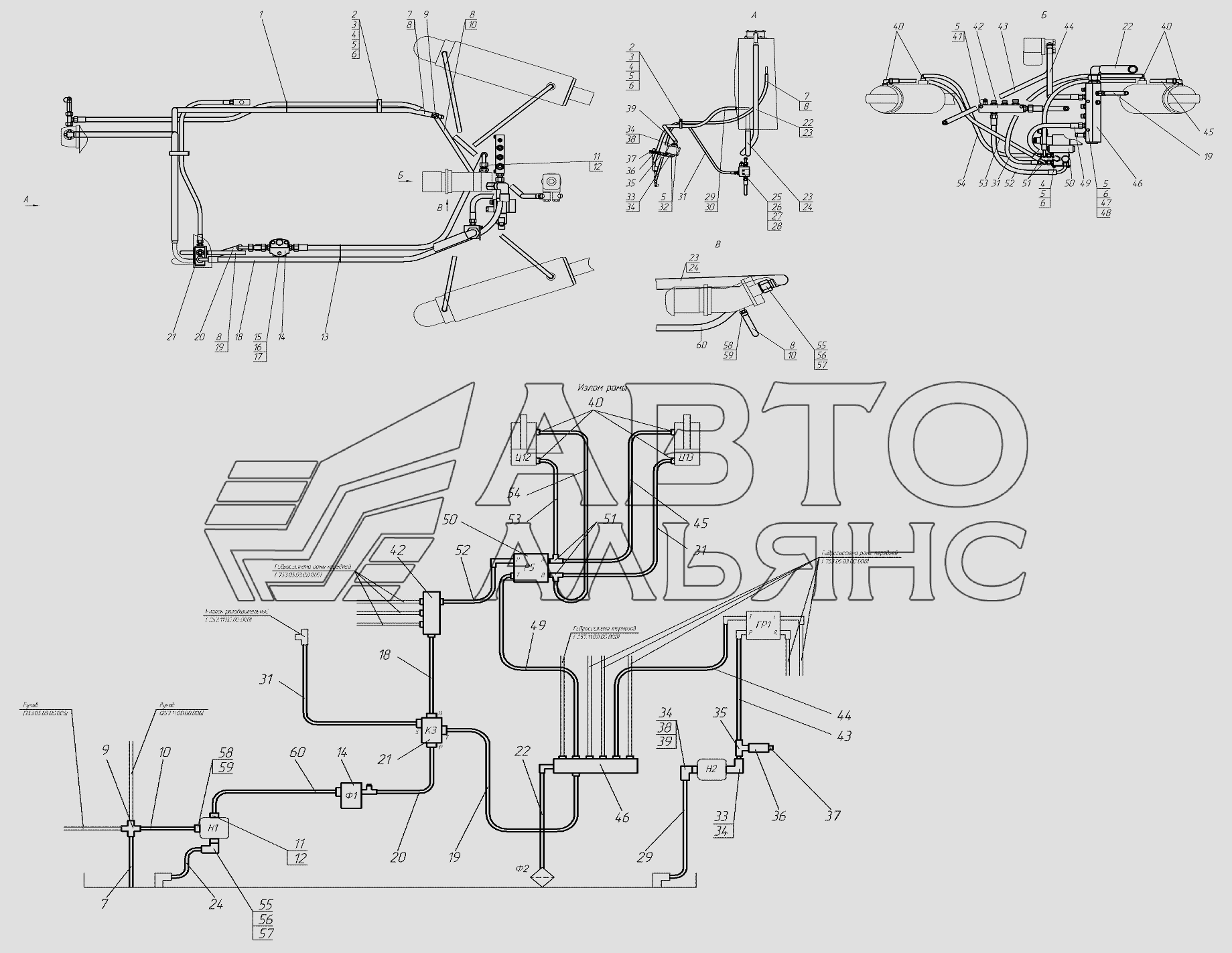

Гідросистема рами підмоторної
100%
Назва деталі
Хомут
Заводський номер
Хомут
Кількість на модель
4
№
1
Назва деталі
Хомут
Заводський номер
257.05.01.00.004
Кількість на модель
2
№
2
Назва деталі
Трубка ТВ- , L=
Заводський номер
257.05.01.00.008
Кількість на модель
2
№
3
Назва деталі
Bolt Mx
Заводський номер
БолтМ8х16
Кількість на модель
4
№
4
Назва деталі
Диск G
Заводський номер
Шайба8.65Г
Кількість на модель
14
№
5
Назва деталі
Диск S.h
Заводський номер
ШайбаС.8х1,4
Кількість на модель
8
№
6
Назва деталі
Рукав
Заводський номер
724.05.01.00.014
Кількість на модель
1
№
7
Назва деталі
Хомут
Заводський номер
Хомут16-27
Кількість на модель
6
№
8
Назва деталі
Хрестовина
Заводський номер
724.05.01.01.000
Кількість на модель
1
№
9
Назва деталі
Рукав
Заводський номер
724.05.01.00.011
Кількість на модель
1
№
10
Назва деталі
Штуцер
Заводський номер
724.05.01.00.001
Кількість на модель
1
№
11
Назва деталі
Кільце- - -
Заводський номер
Кольцо024-029-30-2-2
Кількість на модель
1
№
12
Назва деталі
Фільтр напірний
Заводський номер
257.05.01.02.000
Кількість на модель
1
№
14
Назва деталі
Bolt Mx
Заводський номер
БолтМ10х16
Кількість на модель
3
№
15
Назва деталі
ShaybaG
Заводський номер
Шайба10.65Г
Кількість на модель
3
№
16
Назва деталі
Шайба
Заводський номер
ШайбаС.10.02
Кількість на модель
3
№
17
Назва деталі
РВД
Заводський номер
РВД16.25.2050.М26х1,5.0/90
Кількість на модель
1
№
18
Назва деталі
Рукав
Заводський номер
724.05.01.00.012
Кількість на модель
1
№
19
Назва деталі
РВД
Заводський номер
РВД16.25.650.М26х1,5.0/90
Кількість на модель
1
№
20
Назва деталі
Встановлення клапана заправки
Заводський номер
257.05.01.04.000
Кількість на модель
1
№
21
Назва деталі
Рукав
Заводський номер
724.05.01.00.018
Кількість на модель
1
№
22
Назва деталі
Хомут черв'ячний
Заводський номер
Хомут32-50
Кількість на модель
4
№
23
Назва деталі
Рукав
Заводський номер
724.05.01.00.017
Кількість на модель
1
№
24
Назва деталі
Гвинт
Заводський номер
217.11.00.00.002
Кількість на модель
2
№
25
Назва деталі
Гайка М6-6Н.5
Заводський номер
ГайкаМ6-6Н.5
Кількість на модель
2
№
26
Назва деталі
Шайба
Заводський номер
Шайба6.65Г
Кількість на модель
2
№
27
Назва деталі
Диск S.h
Заводський номер
ШайбаС.6х1,4
Кількість на модель
2
№
28
Назва деталі
Рукав
Заводський номер
724.05.01.00.016
Кількість на модель
1
№
29
Назва деталі
Черв'ячний хомут
Заводський номер
Хомут20-32
Кількість на модель
2
№
30
Назва деталі
РВД
Заводський номер
РВД10.33.1450.М18х1,5
Кількість на модель
2
№
31
Назва деталі
Bolt Mx
Заводський номер
БолтМ8х30
Кількість на модель
6
№
32
Назва деталі
Патрубок
Заводський номер
257.05.01.00.006
Кількість на модель
1
№
33
Назва деталі
Кільце ГОСТ
Заводський номер
Кольцо020-025-30-2-2
Кількість на модель
2
№
34
Назва деталі
Адаптер __NT__0__
Заводський номер
TN121-15L
Кількість на модель
1
№
35
Назва деталі
Штуцер перехідний
Заводський номер
257.05.01.06.000
Кількість на модель
1
№
36
Назва деталі
Вимірювальна муфта SMK- "- РС
Заводський номер
SMK-20G1/4-РС
Кількість на модель
1
№
37
Назва деталі
Фланець
Заводський номер
281.05.01.00.002
Кількість на модель
1
№
38
Назва деталі
Кутник
Заводський номер
283.05.01.00.004
Кількість на модель
1
№
39
Назва деталі
Кутник
Заводський номер
724.05.00.00.002
Кількість на модель
4
№
40
Назва деталі
Bolt Mx
Заводський номер
БолтМ8х60
Кількість на модель
2
№
41
Назва деталі
Колектор напірний
Заводський номер
257.05.01.03.000
Кількість на модель
1
№
42
Назва деталі
РВД
Заводський номер
РВД12.28.2650.М22х1,5
Кількість на модель
1
№
43
Назва деталі
РВД
Заводський номер
РВД12.28.850.М22х1,5
Кількість на модель
1
№
44
Назва деталі
РВД
Заводський номер
РВД10.33.1150.М18х1,5.0/90
Кількість на модель
1
№
45
Назва деталі
Колектор зливний
Заводський номер
257.05.01.05.000
Кількість на модель
1
№
46
Назва деталі
Болт
Заводський номер
БолтМ8х90
Кількість на модель
2
№
47
Назва деталі
Горіх
Заводський номер
ГайкаМ8-6Н.5
Кількість на модель
2
№
48
Назва деталі
РВД
Заводський номер
РВД12.28.450.М22х1,5
Кількість на модель
1
№
49
Назва деталі
Гідророзподільник
Заводський номер
257.05.01.01.000
Кількість на модель
1
№
50
Назва деталі
Адаптер __NT__0__
Заводський номер
TN121-12L
Кількість на модель
2
№
51
Назва деталі
РВД
Заводський номер
РВД12.28.650.М22х1,5.0/90
Кількість на модель
1
№
52
Назва деталі
РВД
Заводський номер
РВД10.33.1250.М18х1,5.0/90
Кількість на модель
1
№
53
Назва деталі
РВД
Заводський номер
РВД10.33.1150.М18х1,5
Кількість на модель
1
№
54
Назва деталі
Штуцер
Заводський номер
724.05.01.00.002
Кількість на модель
1
№
55
Назва деталі
КІЛЬЦО
Заводський номер
Кольцо030-035-30-2-2
Кількість на модель
1
№
56
Назва деталі
Кутник
Заводський номер
724.05.01.00.003
Кількість на модель
1
№
57
Назва деталі
Штуцер
Заводський номер
253.05.01.00.001
Кількість на модель
1
№
58
Назва деталі
Прокладка
Заводський номер
Прокладка18М3
Кількість на модель
1
№
59
Назва деталі
РВД
Заводський номер
РВД16.25.1350.М26х1,5.0/90
Кількість на модель
1
№
60
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Хомут | Хомут | 4 | 4 | 1 | |||
| 2 | Хомут | 257.05.01.00.004 | 2 | 2 | 2 | |||
| 3 | Трубка ТВ- , L= | 257.05.01.00.008 | 2 | 2 | 3 | |||
| 4 | Bolt Mx | БолтМ8х16 | 4 | 4 | 4 | |||
| 5 | Диск G | Шайба8.65Г | 14 | 14 | 5 | |||
| 6 | Диск S.h | ШайбаС.8х1,4 | 8 | 8 | 6 | |||
| 7 | Рукав | 724.05.01.00.014 | 1 | 1 | 7 | |||
| 8 | Хомут | Хомут16-27 | 6 | 6 | 8 | |||
| 9 | Хрестовина | 724.05.01.01.000 | 1 | 1 | 9 | |||
| 10 | Рукав | 724.05.01.00.011 | 1 | 1 | 10 | |||
| 11 | Штуцер | 724.05.01.00.001 | 1 | 1 | 11 | |||
| 12 | Кільце- - - | Кольцо024-029-30-2-2 | 1 | 1 | 12 | |||
| 14 | Фільтр напірний | 257.05.01.02.000 | 1 | 1 | 14 | |||
| 15 | Bolt Mx | БолтМ10х16 | 3 | 3 | 15 | |||
| 16 | ShaybaG | Шайба10.65Г | 3 | 3 | 16 | |||
| 17 | Шайба | ШайбаС.10.02 | 3 | 3 | 17 | |||
| 18 | РВД | РВД16.25.2050.М26х1,5.0/90 | 1 | 1 | 18 | |||
| 19 | Рукав | 724.05.01.00.012 | 1 | 1 | 19 | |||
| 20 | РВД | РВД16.25.650.М26х1,5.0/90 | 1 | 1 | 20 | |||
| 21 | Встановлення клапана заправки | 257.05.01.04.000 | 1 | 1 | 21 | |||
| 22 | Рукав | 724.05.01.00.018 | 1 | 1 | 22 | |||
| 23 | Хомут черв'ячний | Хомут32-50 | 4 | 4 | 23 | |||
| 24 | Рукав | 724.05.01.00.017 | 1 | 1 | 24 | |||
| 25 | Гвинт | 217.11.00.00.002 | 2 | 2 | 25 | |||
| 26 | Гайка М6-6Н.5 | ГайкаМ6-6Н.5 | 2 | 2 | 26 | |||
| 27 | Шайба | Шайба6.65Г | 2 | 2 | 27 | |||
| 28 | Диск S.h | ШайбаС.6х1,4 | 2 | 2 | 28 | |||
| 29 | Рукав | 724.05.01.00.016 | 1 | 1 | 29 | |||
| 30 | Черв'ячний хомут | Хомут20-32 | 2 | 2 | 30 | |||
| 31 | РВД | РВД10.33.1450.М18х1,5 | 2 | 2 | 31 | |||
| 32 | Bolt Mx | БолтМ8х30 | 6 | 6 | 32 | |||
| 33 | Патрубок | 257.05.01.00.006 | 1 | 1 | 33 | |||
| 34 | Кільце ГОСТ | Кольцо020-025-30-2-2 | 2 | 2 | 34 | |||
| 35 | Адаптер __NT__0__ | TN121-15L | 1 | 1 | 35 | |||
| 36 | Штуцер перехідний | 257.05.01.06.000 | 1 | 1 | 36 | |||
| 37 | Вимірювальна муфта SMK- "- РС | SMK-20G1/4-РС | 1 | 1 | 37 | |||
| 38 | Фланець | 281.05.01.00.002 | 1 | 1 | 38 | |||
| 39 | Кутник | 283.05.01.00.004 | 1 | 1 | 39 | |||
| 40 | Кутник | 724.05.00.00.002 | 4 | 4 | 40 | |||
| 41 | Bolt Mx | БолтМ8х60 | 2 | 2 | 41 | |||
| 42 | Колектор напірний | 257.05.01.03.000 | 1 | 1 | 42 | |||
| 43 | РВД | РВД12.28.2650.М22х1,5 | 1 | 1 | 43 | |||
| 44 | РВД | РВД12.28.850.М22х1,5 | 1 | 1 | 44 | |||
| 45 | РВД | РВД10.33.1150.М18х1,5.0/90 | 1 | 1 | 45 | |||
| 46 | Колектор зливний | 257.05.01.05.000 | 1 | 1 | 46 | |||
| 47 | Болт | БолтМ8х90 | 2 | 2 | 47 | |||
| 48 | Горіх | ГайкаМ8-6Н.5 | 2 | 2 | 48 | |||
| 49 | РВД | РВД12.28.450.М22х1,5 | 1 | 1 | 49 | |||
| 50 | Гідророзподільник | 257.05.01.01.000 | 1 | 1 | 50 | |||
| 51 | Адаптер __NT__0__ | TN121-12L | 2 | 2 | 51 | |||
| 52 | РВД | РВД12.28.650.М22х1,5.0/90 | 1 | 1 | 52 | |||
| 53 | РВД | РВД10.33.1250.М18х1,5.0/90 | 1 | 1 | 53 | |||
| 54 | РВД | РВД10.33.1150.М18х1,5 | 1 | 1 | 54 | |||
| 55 | Штуцер | 724.05.01.00.002 | 1 | 1 | 55 | |||
| 56 | КІЛЬЦО | Кольцо030-035-30-2-2 | 1 | 1 | 56 | |||
| 57 | Кутник | 724.05.01.00.003 | 1 | 1 | 57 | |||
| 58 | Штуцер | 253.05.01.00.001 | 1 | 1 | 58 | |||
| 59 | Прокладка | Прокладка18М3 | 1 | 1 | 59 | |||
| 60 | РВД | РВД16.25.1350.М26х1,5.0/90 | 1 | 1 | 60 |
