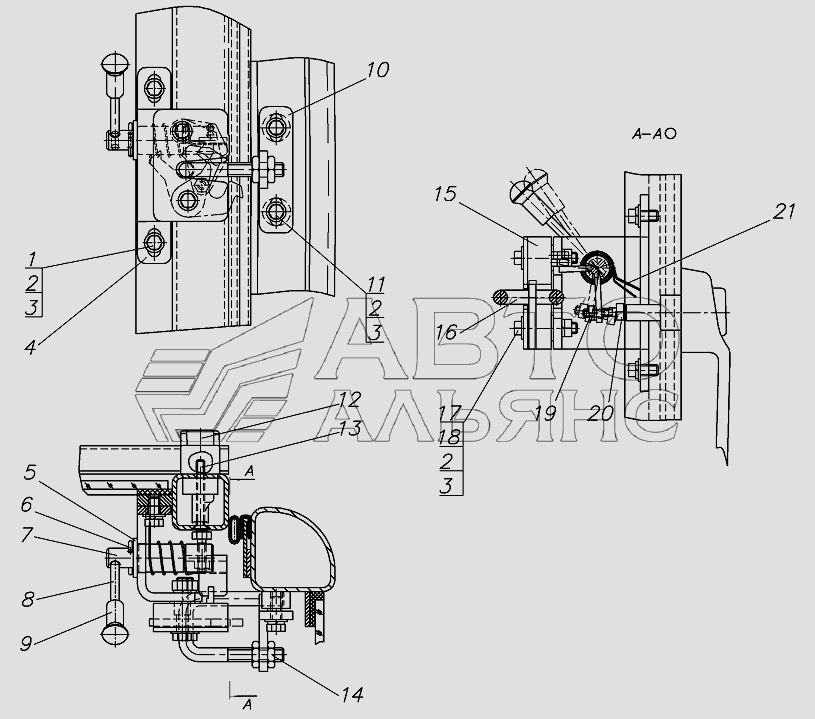

Установка замка КУ.
100%
Назва деталі
Bolt Mx
Заводський номер
БолтМ8х16
Кількість на модель
2
№
1
Назва деталі
Шайба
Заводський номер
ШайбаС.8х2.02
Кількість на модель
6
№
2
Назва деталі
Диск G
Заводський номер
Шайба8.65Г
Кількість на модель
6
№
3
Назва деталі
Кронштейн
Заводський номер
КУ.51.11.240(-01)
Кількість на модель
1
№
4
Назва деталі
Шайба
Заводський номер
ШайбаС.14х2.02
Кількість на модель
1
№
5
Назва деталі
Шплінт 3,2х32 ГОСТ 397-79
Заводський номер
Шплинт3,2х32
Кількість на модель
1
№
6
Назва деталі
Важіль
Заводський номер
КУ.51.11.230(-01)
Кількість на модель
1
№
7
Назва деталі
Шпилька
Заводський номер
КУ.51.11.207
Кількість на модель
1
№
8
Назва деталі
Кнопка
Заводський номер
13.01.12.002
Кількість на модель
1
№
9
Назва деталі
Кронштейн
Заводський номер
КУ.51.11.220
Кількість на модель
1
№
10
Назва деталі
Болт
Заводський номер
БолтМ8х20
Кількість на модель
2
№
11
Назва деталі
Ручка
Заводський номер
Ручка
Кількість на модель
1
№
12
Назва деталі
Гвинт
Заводський номер
ВинтВМ6х50
Кількість на модель
2
№
13
Назва деталі
Гайка M
Заводський номер
ГайкаМ10
Кількість на модель
2
№
14
Назва деталі
Замок
Заводський номер
Замок
Кількість на модель
1
№
15
Назва деталі
Скоба
Заводський номер
КУ.51.11.208
Кількість на модель
1
№
16
Назва деталі
Болт M8х40
Заводський номер
БолтМ8х40
Кількість на модель
2
№
17
Назва деталі
Гайка M
Заводський номер
ГайкаМ8
Кількість на модель
2
№
18
Назва деталі
Горіх
Заводський номер
ГайкаМ6
Кількість на модель
1
№
19
Назва деталі
Гвинт
Заводський номер
КУ.51.11.142
Кількість на модель
1
№
20
Назва деталі
Пружина
Заводський номер
КУ.51.11.219(-01)
Кількість на модель
1
№
21
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Bolt Mx | БолтМ8х16 | 2 | 2 | 1 | |||
| 2 | Шайба | ШайбаС.8х2.02 | 6 | 6 | 2 | |||
| 3 | Диск G | Шайба8.65Г | 6 | 6 | 3 | |||
| 4 | Кронштейн | КУ.51.11.240(-01) | 1 | 1 | 4 | |||
| 5 | Шайба | ШайбаС.14х2.02 | 1 | 1 | 5 | |||
| 6 | Шплінт 3,2х32 ГОСТ 397-79 | Шплинт3,2х32 | 1 | 1 | 6 | |||
| 7 | Важіль | КУ.51.11.230(-01) | 1 | 1 | 7 | |||
| 8 | Шпилька | КУ.51.11.207 | 1 | 1 | 8 | |||
| 9 | Кнопка | 13.01.12.002 | 1 | 1 | 9 | |||
| 10 | Кронштейн | КУ.51.11.220 | 1 | 1 | 10 | |||
| 11 | Болт | БолтМ8х20 | 2 | 2 | 11 | |||
| 12 | Ручка | Ручка | 1 | 1 | 12 | |||
| 13 | Гвинт | ВинтВМ6х50 | 2 | 2 | 13 | |||
| 14 | Гайка M | ГайкаМ10 | 2 | 2 | 14 | |||
| 15 | Замок | Замок | 1 | 1 | 15 | |||
| 16 | Скоба | КУ.51.11.208 | 1 | 1 | 16 | |||
| 17 | Болт M8х40 | БолтМ8х40 | 2 | 2 | 17 | |||
| 18 | Гайка M | ГайкаМ8 | 2 | 2 | 18 | |||
| 19 | Горіх | ГайкаМ6 | 1 | 1 | 19 | |||
| 20 | Гвинт | КУ.51.11.142 | 1 | 1 | 20 | |||
| 21 | Пружина | КУ.51.11.219(-01) | 1 | 1 | 21 |
