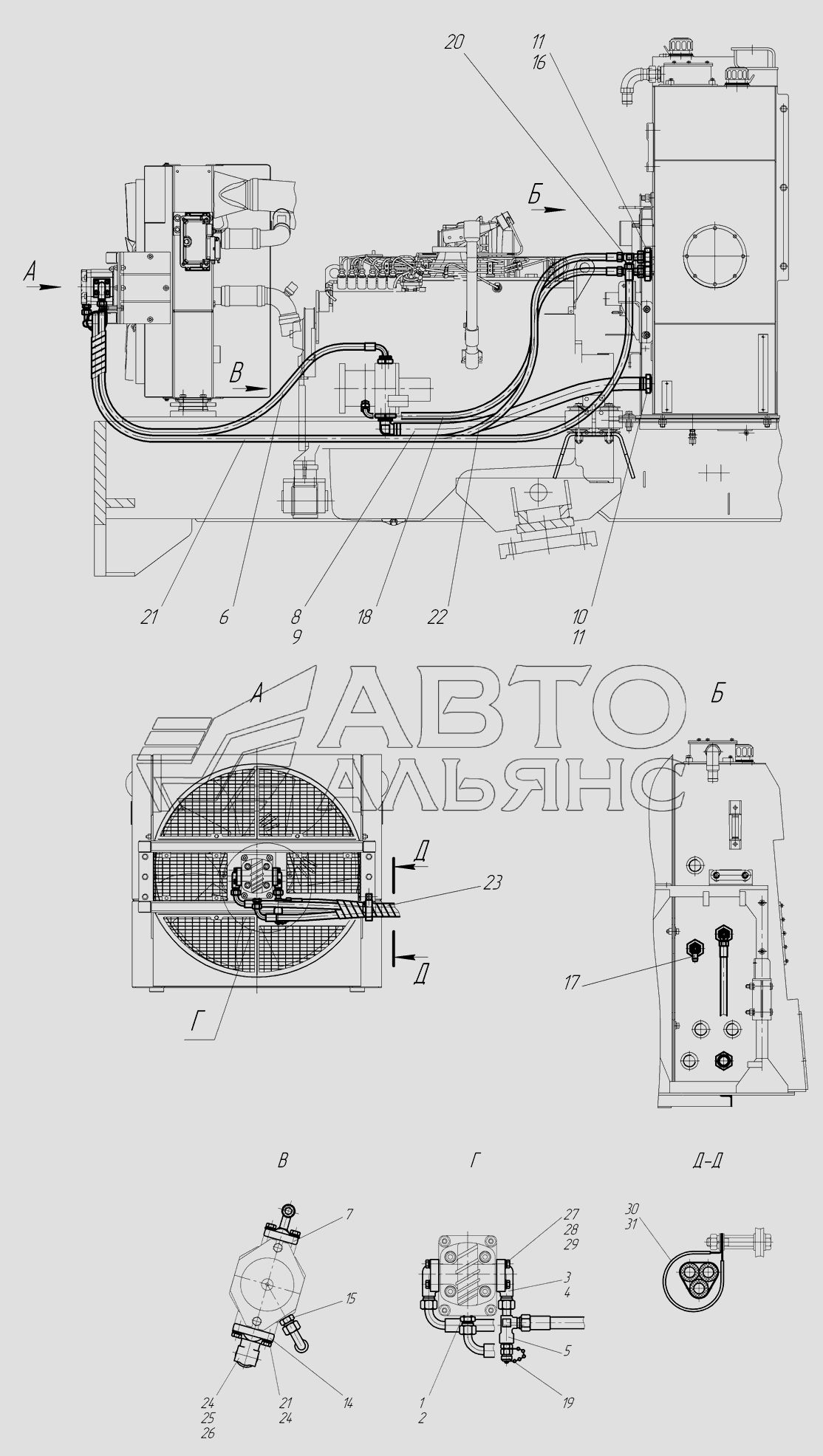

Гідросистема приводу вентилятора
100%
Назва деталі
Штуцер
Заводський номер
760.05.02.01.003
Кількість на модель
1
№
1
Назва деталі
Прокладка
Заводський номер
Прокладка12М3
Кількість на модель
1
№
2
Назва деталі
Патрубок
Заводський номер
760.05.02.01.002
Кількість на модель
2
№
3
Назва деталі
Кільце-
Заводський номер
Кольцо020-025-30
Кількість на модель
2
№
4
Назва деталі
Трійник
Заводський номер
257.05.01.07.000
Кількість на модель
1
№
5
Назва деталі
RVD.Mh.fl./
Заводський номер
РВД12.28.1850.М22х1,5.фл.3/4.3000psi0/90
Кількість на модель
1
№
6
Назва деталі
Напівфланець DB- - -
Заводський номер
DB-3000-3/4-M/U
Кількість на модель
2
№
7
Назва деталі
Рукав __NT__1__х__NT__0__, __NT__2__
Заводський номер
760.05.02.01.005
Кількість на модель
1
№
8
Назва деталі
Хомут
Заводський номер
Хомут
Кількість на модель
2
№
9
Назва деталі
Штуцер
Заводський номер
780.05.01.00.007
Кількість на модель
1
№
10
Назва деталі
Прокладка
Заводський номер
Прокладка42М3
Кількість на модель
3
№
11
Назва деталі
Кутник
Заводський номер
760.05.02.01.004
Кількість на модель
1
№
12
Назва деталі
Кільце-
Заводський номер
Кольцо036-042-36
Кількість на модель
1
№
13
Назва деталі
Напівфланець DB-3000-1 1/4- 10,5/ISO
Заводський номер
DB-3000-11/4-10,5/ISO
Кількість на модель
2
№
14
Назва деталі
Адаптер __NT__0__
Заводський номер
TN92-15L-3/4-16UNF
Кількість на модель
1
№
15
Назва деталі
Штуцер
Заводський номер
760.05.02.01.001
Кількість на модель
2
№
16
Назва деталі
Трійник
Заводський номер
760.05.02.01.200
Кількість на модель
1
№
17
Назва деталі
RVD.Mx
Заводський номер
РВД12.28.1450.М22х1,5.0/90
Кількість на модель
1
№
18
Назва деталі
Вимірювальна муфта
Заводський номер
SMК-20G1/4-PC
Кількість на модель
1
№
19
Назва деталі
Трійник
Заводський номер
760.05.02.01.100
Кількість на модель
1
№
20
Назва деталі
RVD.Mx
Заводський номер
РВД12.28.3000.М22х1,5.0/90
Кількість на модель
1
№
21
Назва деталі
RVD.Mh
Заводський номер
РВД12.28.2650.М22х1,5.0/90
Кількість на модель
1
№
22
Назва деталі
Захисна спіраль
Заводський номер
Спираль
Кількість на модель
№
23
Назва деталі
Bolt Mx
Заводський номер
БолтМ10х30
Кількість на модель
8
№
24
Назва деталі
ShaybaG
Заводський номер
Шайба10.65Г
Кількість на модель
8
№
25
Назва деталі
Шайба
Заводський номер
ШайбаС10
Кількість на модель
8
№
26
Назва деталі
Bolt Mx
Заводський номер
БолтМ8х30
Кількість на модель
8
№
27
Назва деталі
Диск G
Заводський номер
Шайба8.65Г
Кількість на модель
8
№
28
Назва деталі
Шайба С __NT__0__х__NT__1__
Заводський номер
ШайбаС8х1,4
Кількість на модель
8
№
29
Назва деталі
Хомут
Заводський номер
257.05.01.00.004
Кількість на модель
1
№
30
Назва деталі
Трубка ТВ- , L=
Заводський номер
257.05.01.00.008
Кількість на модель
1
№
31
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Штуцер | 760.05.02.01.003 | 1 | 1 | 1 | |||
| 2 | Прокладка | Прокладка12М3 | 1 | 1 | 2 | |||
| 3 | Патрубок | 760.05.02.01.002 | 2 | 2 | 3 | |||
| 4 | Кільце- | Кольцо020-025-30 | 2 | 2 | 4 | |||
| 5 | Трійник | 257.05.01.07.000 | 1 | 1 | 5 | |||
| 6 | RVD.Mh.fl./ | РВД12.28.1850.М22х1,5.фл.3/4.3000psi0/90 | 1 | 1 | 6 | |||
| 7 | Напівфланець DB- - - | DB-3000-3/4-M/U | 2 | 2 | 7 | |||
| 8 | Рукав __NT__1__х__NT__0__, __NT__2__ | 760.05.02.01.005 | 1 | 1 | 8 | |||
| 9 | Хомут | Хомут | 2 | 2 | 9 | |||
| 10 | Штуцер | 780.05.01.00.007 | 1 | 1 | 10 | |||
| 11 | Прокладка | Прокладка42М3 | 3 | 3 | 11 | |||
| 12 | Кутник | 760.05.02.01.004 | 1 | 1 | 12 | |||
| 13 | Кільце- | Кольцо036-042-36 | 1 | 1 | 13 | |||
| 14 | Напівфланець DB-3000-1 1/4- 10,5/ISO | DB-3000-11/4-10,5/ISO | 2 | 2 | 14 | |||
| 15 | Адаптер __NT__0__ | TN92-15L-3/4-16UNF | 1 | 1 | 15 | |||
| 16 | Штуцер | 760.05.02.01.001 | 2 | 2 | 16 | |||
| 17 | Трійник | 760.05.02.01.200 | 1 | 1 | 17 | |||
| 18 | RVD.Mx | РВД12.28.1450.М22х1,5.0/90 | 1 | 1 | 18 | |||
| 19 | Вимірювальна муфта | SMК-20G1/4-PC | 1 | 1 | 19 | |||
| 20 | Трійник | 760.05.02.01.100 | 1 | 1 | 20 | |||
| 21 | RVD.Mx | РВД12.28.3000.М22х1,5.0/90 | 1 | 1 | 21 | |||
| 22 | RVD.Mh | РВД12.28.2650.М22х1,5.0/90 | 1 | 1 | 22 | |||
| 23 | Захисна спіраль | Спираль | 23 | |||||
| 24 | Bolt Mx | БолтМ10х30 | 8 | 8 | 24 | |||
| 25 | ShaybaG | Шайба10.65Г | 8 | 8 | 25 | |||
| 26 | Шайба | ШайбаС10 | 8 | 8 | 26 | |||
| 27 | Bolt Mx | БолтМ8х30 | 8 | 8 | 27 | |||
| 28 | Диск G | Шайба8.65Г | 8 | 8 | 28 | |||
| 29 | Шайба С __NT__0__х__NT__1__ | ШайбаС8х1,4 | 8 | 8 | 29 | |||
| 30 | Хомут | 257.05.01.00.004 | 1 | 1 | 30 | |||
| 31 | Трубка ТВ- , L= | 257.05.01.00.008 | 1 | 1 | 31 |
