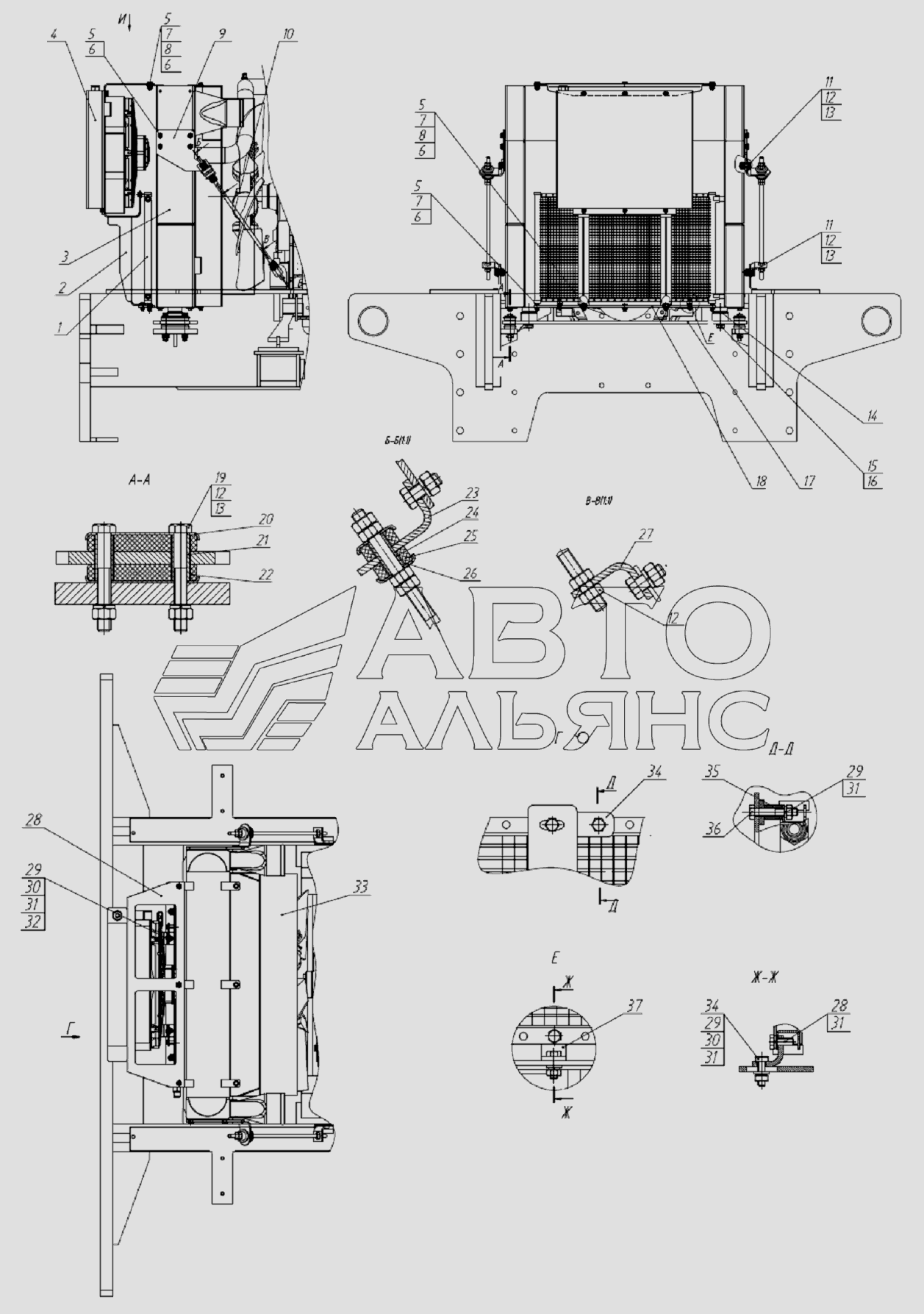

Встановлення радіаторного блоку
100%
Назва деталі
Конденсатор MFC хх мм SE-
Заводський номер
SE-1.04.01.078
Кількість на модель
1
№
1
Назва деталі
Кронштейн
Заводський номер
770.22.02.01.100
Кількість на модель
2
№
2
Назва деталі
Теплообмінник SCM INT БРЯНСЬКИЙ CUMMINS C260 FR
Заводський номер
C260FR4815710001
Кількість на модель
1
№
3
Назва деталі
Теплообмінник HPV18
Заводський номер
HPV18
Кількість на модель
1
№
4
Назва деталі
Болт
Заводський номер
БолтМ8х25
Кількість на модель
7
№
5
Назва деталі
Диск G
Заводський номер
Шайба8.65Г
Кількість на модель
15
№
6
Назва деталі
Гайка M
Заводський номер
ГайкаМ8
Кількість на модель
7
№
7
Назва деталі
Диск S.__NT__0__
Заводський номер
ШайбаС.8
Кількість на модель
5
№
8
Назва деталі
Кронштейн
Заводський номер
770.22.02.01.005
Кількість на модель
2
№
9
Назва деталі
Стяжка
Заводський номер
257.02.02.00.001-03
Кількість на модель
2
№
10
Назва деталі
Bolt Mx
Заводський номер
БолтМ12х30
Кількість на модель
4
№
11
Назва деталі
Гайка M
Заводський номер
ГайкаМ12
Кількість на модель
16
№
12
Назва деталі
ShaybaG
Заводський номер
Шайба12.65Г
Кількість на модель
8
№
13
Назва деталі
Шайба
Заводський номер
770.22.02.01.009
Кількість на модель
8
№
14
Назва деталі
Болт Х
Заводський номер
Болт16х60
Кількість на модель
2
№
15
Назва деталі
ShaybaG
Заводський номер
Шайба16.65Г
Кількість на модель
2
№
16
Назва деталі
Підстава
Заводський номер
770.22.02.01.200
Кількість на модель
1
№
17
Назва деталі
Пластина основа
Заводський номер
770.22.02.01.002
Кількість на модель
1
№
18
Назва деталі
Накладка
Заводський номер
225.02.04.00.003
Кількість на модель
4
№
19
Назва деталі
Bolt Mx
Заводський номер
БолтМ12х85
Кількість на модель
4
№
20
Назва деталі
Втулка
Заводський номер
225.02.00.00.002-01
Кількість на модель
4
№
21
Назва деталі
Подушка
Заводський номер
225.02.04.00.004
Кількість на модель
4
№
22
Назва деталі
Куточок
Заводський номер
770.22.02.01.003
Кількість на модель
2
№
23
Назва деталі
Втулка
Заводський номер
225.02.00.00.002-02
Кількість на модель
2
№
24
Назва деталі
Прокладка
Заводський номер
225.02.00.00.001
Кількість на модель
4
№
25
Назва деталі
Чашка
Заводський номер
225.02.00.00.003
Кількість на модель
4
№
26
Назва деталі
Куточок
Заводський номер
770.22.02.01.004
Кількість на модель
2
№
27
Назва деталі
Кронштейн
Заводський номер
770.22.02.01.001
Кількість на модель
1
№
28
Назва деталі
Болт
Заводський номер
БолтМ6х16
Кількість на модель
4
№
29
Назва деталі
Горіх
Заводський номер
ГайкаМ6
Кількість на модель
6
№
30
Назва деталі
Шайба
Заводський номер
ШайбаС.6
Кількість на модель
4
№
31
Назва деталі
Шайба
Заводський номер
Шайба6.65Г
Кількість на модель
8
№
32
Назва деталі
Окантовка
Заводський номер
770.22.02.05.001
Кількість на модель
1
№
33
Назва деталі
Тарілка
Заводський номер
770.22.02.01.006
Кількість на модель
2
№
34
Назва деталі
Втулка
Заводський номер
770.22.02.01.007
Кількість на модель
2
№
35
Назва деталі
гвинт
Заводський номер
БолтМ6х40
Кількість на модель
4
№
36
Назва деталі
Куточок
Заводський номер
760.22.02.01.010
Кількість на модель
2
№
37
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Конденсатор MFC хх мм SE- | SE-1.04.01.078 | 1 | 1 | 1 | |||
| 2 | Кронштейн | 770.22.02.01.100 | 2 | 2 | 2 | |||
| 3 | Теплообмінник SCM INT БРЯНСЬКИЙ CUMMINS C260 FR | C260FR4815710001 | 1 | 1 | 3 | |||
| 4 | Теплообмінник HPV18 | HPV18 | 1 | 1 | 4 | |||
| 5 | Болт | БолтМ8х25 | 7 | 7 | 5 | |||
| 6 | Диск G | Шайба8.65Г | 15 | 15 | 6 | |||
| 7 | Гайка M | ГайкаМ8 | 7 | 7 | 7 | |||
| 8 | Диск S.__NT__0__ | ШайбаС.8 | 5 | 5 | 8 | |||
| 9 | Кронштейн | 770.22.02.01.005 | 2 | 2 | 9 | |||
| 10 | Стяжка | 257.02.02.00.001-03 | 2 | 2 | 10 | |||
| 11 | Bolt Mx | БолтМ12х30 | 4 | 4 | 11 | |||
| 12 | Гайка M | ГайкаМ12 | 16 | 16 | 12 | |||
| 13 | ShaybaG | Шайба12.65Г | 8 | 8 | 13 | |||
| 14 | Шайба | 770.22.02.01.009 | 8 | 8 | 14 | |||
| 15 | Болт Х | Болт16х60 | 2 | 2 | 15 | |||
| 16 | ShaybaG | Шайба16.65Г | 2 | 2 | 16 | |||
| 17 | Підстава | 770.22.02.01.200 | 1 | 1 | 17 | |||
| 18 | Пластина основа | 770.22.02.01.002 | 1 | 1 | 18 | |||
| 19 | Накладка | 225.02.04.00.003 | 4 | 4 | 19 | |||
| 20 | Bolt Mx | БолтМ12х85 | 4 | 4 | 20 | |||
| 21 | Втулка | 225.02.00.00.002-01 | 4 | 4 | 21 | |||
| 22 | Подушка | 225.02.04.00.004 | 4 | 4 | 22 | |||
| 23 | Куточок | 770.22.02.01.003 | 2 | 2 | 23 | |||
| 24 | Втулка | 225.02.00.00.002-02 | 2 | 2 | 24 | |||
| 25 | Прокладка | 225.02.00.00.001 | 4 | 4 | 25 | |||
| 26 | Чашка | 225.02.00.00.003 | 4 | 4 | 26 | |||
| 27 | Куточок | 770.22.02.01.004 | 2 | 2 | 27 | |||
| 28 | Кронштейн | 770.22.02.01.001 | 1 | 1 | 28 | |||
| 29 | Болт | БолтМ6х16 | 4 | 4 | 29 | |||
| 30 | Горіх | ГайкаМ6 | 6 | 6 | 30 | |||
| 31 | Шайба | ШайбаС.6 | 4 | 4 | 31 | |||
| 32 | Шайба | Шайба6.65Г | 8 | 8 | 32 | |||
| 33 | Окантовка | 770.22.02.05.001 | 1 | 1 | 33 | |||
| 34 | Тарілка | 770.22.02.01.006 | 2 | 2 | 34 | |||
| 35 | Втулка | 770.22.02.01.007 | 2 | 2 | 35 | |||
| 36 | гвинт | БолтМ6х40 | 4 | 4 | 36 | |||
| 37 | Куточок | 760.22.02.01.010 | 2 | 2 | 37 |
