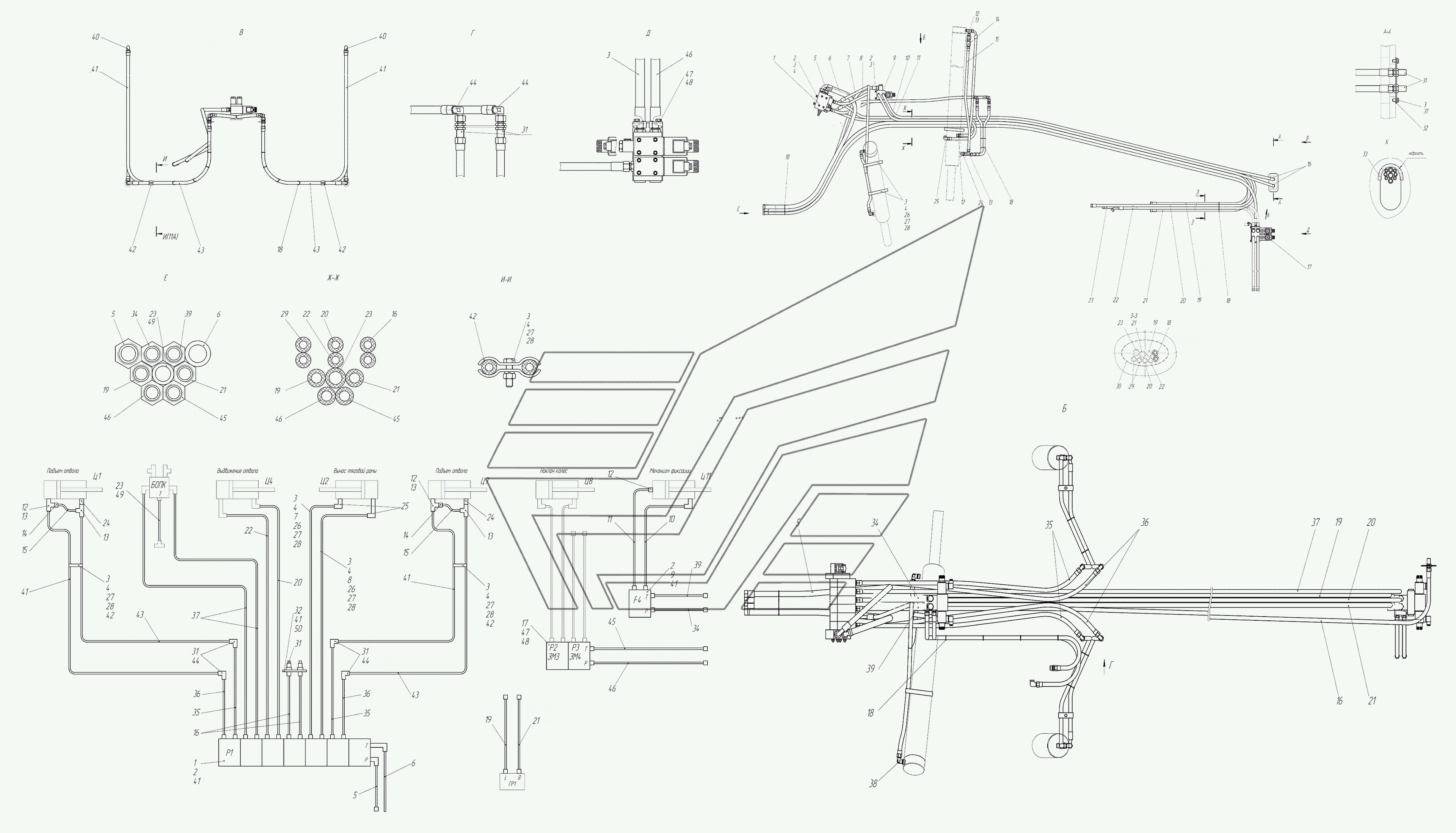

Гідравлічна система передньої рами 753.05.03.00.000
100%
Назва деталі
Гідророзподільник
Заводський номер
753.05.03.01.000
Кількість на модель
1
№
1
Назва деталі
Болт M8-6gx20.58.016
Заводський номер
БолтМ8-6gx20.58.016
Кількість на модель
8
№
2
Назва деталі
Диск
Заводський номер
99502049
Кількість на модель
14
№
3
Назва деталі
Шайба С.8.02.Ст3сп.016
Заводський номер
51.04.02.00.061
Кількість на модель
8
№
4
Назва деталі
RVD
Заводський номер
РВД16.25.2250.М26х1,50/90
Кількість на модель
1
№
5
Назва деталі
RVD
Заводський номер
РВД16.25.2800.М26х1,50/90
Кількість на модель
1
№
6
Назва деталі
RVD
Заводський номер
РВД10.33.1500.М18х1,50/45
Кількість на модель
1
№
7
Назва деталі
RVD
Заводський номер
РВД10.33.1700.М18х1,50/45
Кількість на модель
1
№
8
Назва деталі
Гідророзподільник
Заводський номер
257.05.03.02.000
Кількість на модель
1
№
9
Назва деталі
РВД
Заводський номер
РВД10.33.1500.М18х1,5
Кількість на модель
1
№
10
Назва деталі
РВД
Заводський номер
РВД10.33.1300.М18х1,5
Кількість на модель
1
№
11
Назва деталі
Адаптер __NT__0__
Заводський номер
TN92GG-12LR1/2
Кількість на модель
3
№
12
Назва деталі
Адаптер __NT__0__
Заводський номер
TN121-12L
Кількість на модель
4
№
13
Назва деталі
Клапан запобіжний
Заводський номер
753.05.03.03.000
Кількість на модель
2
№
14
Назва деталі
РВД
Заводський номер
РВД10.33.1150.М18х1,5
Кількість на модель
2
№
15
Назва деталі
РВД
Заводський номер
РВД10.33.4000.М18х1,5
Кількість на модель
2
№
16
Назва деталі
Блок гідророзподільників
Заводський номер
257.05.03.03.000
Кількість на модель
1
№
17
Назва деталі
Хомут-стяжка 7,6х400
Заводський номер
Хомут7,6х400
Кількість на модель
35
№
18
Назва деталі
RVD
Заводський номер
РВД12.28.5800.М22х1,50/45
Кількість на модель
1
№
19
Назва деталі
РВД
Заводський номер
РВД10.33.8600.М18х1,5
Кількість на модель
1
№
20
Назва деталі
RVD
Заводський номер
РВД12.28.6000.М22х1,50/45
Кількість на модель
1
№
21
Назва деталі
RVD
Заводський номер
РВД10.33.7400.М18х1,50/45
Кількість на модель
1
№
22
Назва деталі
Рукав __NT__0__х__NT__1__,__NT__2__ L=__NT__3__
Заводський номер
753.05.03.00.005
Кількість на модель
1
№
23
Назва деталі
Клапан сповільнювальний
Заводський номер
753.05.03.04.000
Кількість на модель
2
№
24
Назва деталі
Адаптер __NT__0__
Заводський номер
TN94-12LR1/2
Кількість на модель
3
№
25
Назва деталі
Хомут
Заводський номер
253.45.04.00.001-04
Кількість на модель
2
№
26
Назва деталі
Болт M8-6gx30.58.016
Заводський номер
БолтМ8-6gx30.58.016
Кількість на модель
4
№
27
Назва деталі
Нат М.Н.
Заводський номер
ГайкаМ8-6Н.5.016
Кількість на модель
4
№
28
Назва деталі
RVD
Заводський номер
РВД10.33.6300.М18х1,50/90
Кількість на модель
2
№
29
Назва деталі
КІЛЬЦО
Заводський номер
753.05.03.00.010
Кількість на модель
1
№
30
Назва деталі
Адаптер TN102-
Заводський номер
TN102-12L
Кількість на модель
6
№
31
Назва деталі
Кришка
Заводський номер
257.05.03.00.004
Кількість на модель
1
№
32
Назва деталі
Прокладка
Заводський номер
753.05.03.00.009-01
Кількість на модель
1
№
33
Назва деталі
RVD
Заводський номер
РВД12.28.2050.М22х1,50/45
Кількість на модель
1
№
34
Назва деталі
РВД
Заводський номер
РВД10.33.1400.М18х1,5
Кількість на модель
2
№
35
Назва деталі
RVD
Заводський номер
РВД10.33.1350.М18х1,50/45
Кількість на модель
2
№
36
Назва деталі
RVD
Заводський номер
РВД12.28.2400.М22х1,50/45
Кількість на модель
1
№
39
Назва деталі
Кутник
Заводський номер
724.05.00.00.002
Кількість на модель
2
№
40
Назва деталі
RVD
Заводський номер
РВД10.33.2200.М18х1,50/90
Кількість на модель
2
№
41
Назва деталі
Скоба
Заводський номер
613.04.00.00.002
Кількість на модель
4
№
42
Назва деталі
RVD
Заводський номер
РВД10.33.1100.М18х1,50/90
Кількість на модель
2
№
43
Назва деталі
Адаптер __NT__0__
Заводський номер
TN119-12L
Кількість на модель
4
№
44
Назва деталі
RVD
Заводський номер
РВД12.28.5500.М22х1,50/45
Кількість на модель
1
№
45
Назва деталі
RVD
Заводський номер
РВД12.28.5250.М22х1,50/45
Кількість на модель
1
№
46
Назва деталі
Болт M10-6gх20.58.016
Заводський номер
БолтМ10-6gх20.58.016
Кількість на модель
2
№
47
Назва деталі
Диск G
Заводський номер
99502050
Кількість на модель
2
№
48
Назва деталі
Хомут черв'ячний «NORMA»
Заводський номер
NORMA16-27
Кількість на модель
2
№
49
Назва деталі
Болт M8-6g.16.58.016
Заводський номер
БолтМ8-6g.16.58.016
Кількість на модель
2
№
50
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гідророзподільник | 753.05.03.01.000 | 1 | 1 | 1 | |||
| 2 | Болт M8-6gx20.58.016 | БолтМ8-6gx20.58.016 | 8 | 8 | 2 | |||
| 3 | Диск | 99502049 | 14 | 14 | 3 | |||
| 4 | Шайба С.8.02.Ст3сп.016 | 51.04.02.00.061 | 8 | 8 | 4 | |||
| 5 | RVD | РВД16.25.2250.М26х1,50/90 | 1 | 1 | 5 | |||
| 6 | RVD | РВД16.25.2800.М26х1,50/90 | 1 | 1 | 6 | |||
| 7 | RVD | РВД10.33.1500.М18х1,50/45 | 1 | 1 | 7 | |||
| 8 | RVD | РВД10.33.1700.М18х1,50/45 | 1 | 1 | 8 | |||
| 9 | Гідророзподільник | 257.05.03.02.000 | 1 | 1 | 9 | |||
| 10 | РВД | РВД10.33.1500.М18х1,5 | 1 | 1 | 10 | |||
| 11 | РВД | РВД10.33.1300.М18х1,5 | 1 | 1 | 11 | |||
| 12 | Адаптер __NT__0__ | TN92GG-12LR1/2 | 3 | 3 | 12 | |||
| 13 | Адаптер __NT__0__ | TN121-12L | 4 | 4 | 13 | |||
| 14 | Клапан запобіжний | 753.05.03.03.000 | 2 | 2 | 14 | |||
| 15 | РВД | РВД10.33.1150.М18х1,5 | 2 | 2 | 15 | |||
| 16 | РВД | РВД10.33.4000.М18х1,5 | 2 | 2 | 16 | |||
| 17 | Блок гідророзподільників | 257.05.03.03.000 | 1 | 1 | 17 | |||
| 18 | Хомут-стяжка 7,6х400 | Хомут7,6х400 | 35 | 35 | 18 | |||
| 19 | RVD | РВД12.28.5800.М22х1,50/45 | 1 | 1 | 19 | |||
| 20 | РВД | РВД10.33.8600.М18х1,5 | 1 | 1 | 20 | |||
| 21 | RVD | РВД12.28.6000.М22х1,50/45 | 1 | 1 | 21 | |||
| 22 | RVD | РВД10.33.7400.М18х1,50/45 | 1 | 1 | 22 | |||
| 23 | Рукав __NT__0__х__NT__1__,__NT__2__ L=__NT__3__ | 753.05.03.00.005 | 1 | 1 | 23 | |||
| 24 | Клапан сповільнювальний | 753.05.03.04.000 | 2 | 2 | 24 | |||
| 25 | Адаптер __NT__0__ | TN94-12LR1/2 | 3 | 3 | 25 | |||
| 26 | Хомут | 253.45.04.00.001-04 | 2 | 2 | 26 | |||
| 27 | Болт M8-6gx30.58.016 | БолтМ8-6gx30.58.016 | 4 | 4 | 27 | |||
| 28 | Нат М.Н. | ГайкаМ8-6Н.5.016 | 4 | 4 | 28 | |||
| 29 | RVD | РВД10.33.6300.М18х1,50/90 | 2 | 2 | 29 | |||
| 30 | КІЛЬЦО | 753.05.03.00.010 | 1 | 1 | 30 | |||
| 31 | Адаптер TN102- | TN102-12L | 6 | 6 | 31 | |||
| 32 | Кришка | 257.05.03.00.004 | 1 | 1 | 32 | |||
| 33 | Прокладка | 753.05.03.00.009-01 | 1 | 1 | 33 | |||
| 34 | RVD | РВД12.28.2050.М22х1,50/45 | 1 | 1 | 34 | |||
| 35 | РВД | РВД10.33.1400.М18х1,5 | 2 | 2 | 35 | |||
| 36 | RVD | РВД10.33.1350.М18х1,50/45 | 2 | 2 | 36 | |||
| 39 | RVD | РВД12.28.2400.М22х1,50/45 | 1 | 1 | 39 | |||
| 40 | Кутник | 724.05.00.00.002 | 2 | 2 | 40 | |||
| 41 | RVD | РВД10.33.2200.М18х1,50/90 | 2 | 2 | 41 | |||
| 42 | Скоба | 613.04.00.00.002 | 4 | 4 | 42 | |||
| 43 | RVD | РВД10.33.1100.М18х1,50/90 | 2 | 2 | 43 | |||
| 44 | Адаптер __NT__0__ | TN119-12L | 4 | 4 | 44 | |||
| 45 | RVD | РВД12.28.5500.М22х1,50/45 | 1 | 1 | 45 | |||
| 46 | RVD | РВД12.28.5250.М22х1,50/45 | 1 | 1 | 46 | |||
| 47 | Болт M10-6gх20.58.016 | БолтМ10-6gх20.58.016 | 2 | 2 | 47 | |||
| 48 | Диск G | 99502050 | 2 | 2 | 48 | |||
| 49 | Хомут черв'ячний «NORMA» | NORMA16-27 | 2 | 2 | 49 | |||
| 50 | Болт M8-6g.16.58.016 | БолтМ8-6g.16.58.016 | 2 | 2 | 50 |
