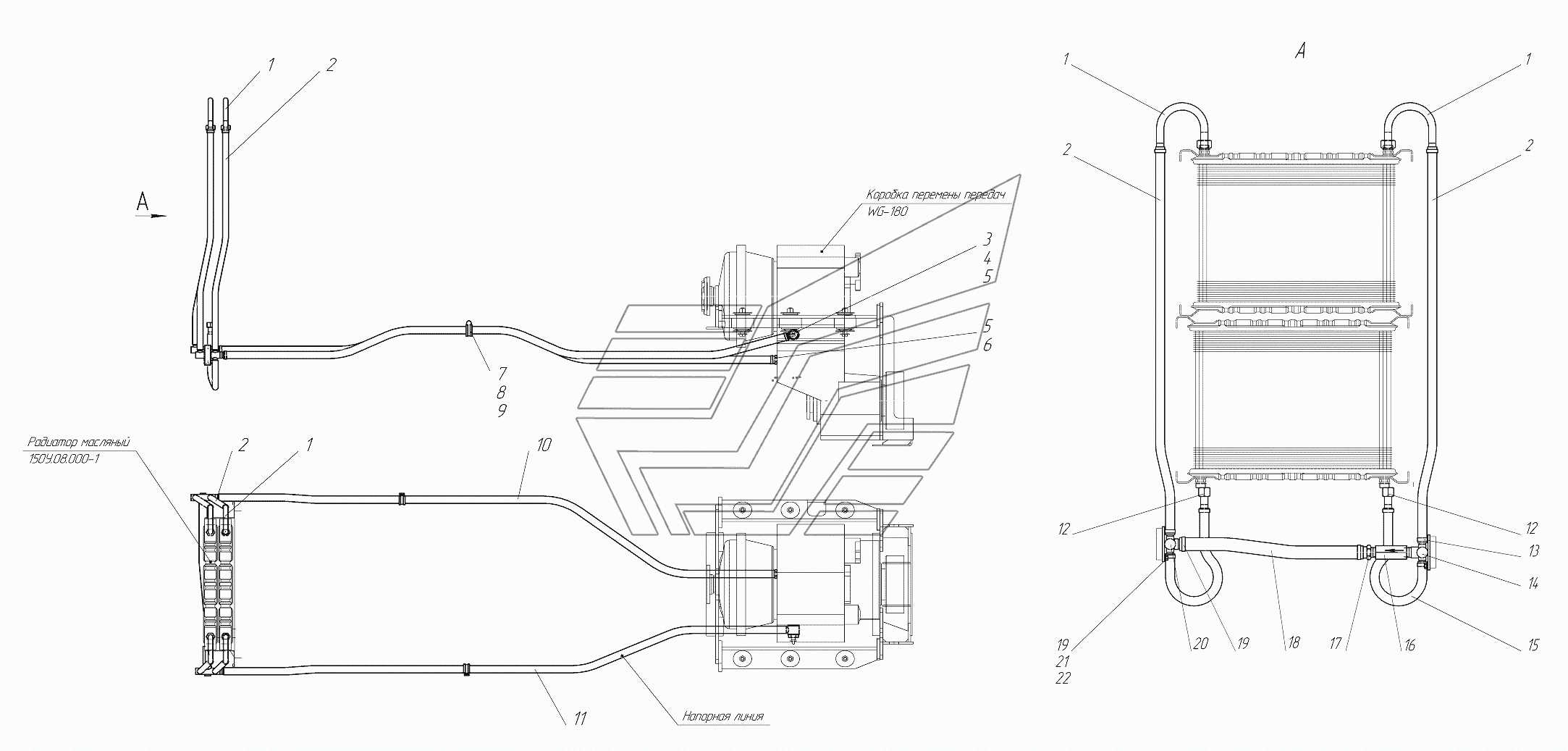

Гідравлічна система коробки передач 724.10.00.00.000
100%
Назва деталі
Відведення
Заводський номер
724.10.03.00.000
Кількість на модель
4
№
1
Назва деталі
Рукав 25-1х16, 6
Заводський номер
724.10.00.00.004
Кількість на модель
4
№
2
Назва деталі
Поворотний штуцер
Заводський номер
724.10.02.00.000
Кількість на модель
1
№
3
Назва деталі
Порожнистий болт
Заводський номер
724.10.00.00.001
Кількість на модель
1
№
4
Назва деталі
Прокладка 30М3
Заводський номер
99513028
Кількість на модель
3
№
5
Назва деталі
Штуцер
Заводський номер
255.56.00.00.001
Кількість на модель
1
№
6
Назва деталі
Болт M8-6gx16.58.016
Заводський номер
БолтМ8-6gx16.58.016
Кількість на модель
4
№
7
Назва деталі
Рукав __NT__0__х__NT__1__,__NT__2__ L=__NT__3__
Заводський номер
237.12.00.00.007
Кількість на модель
6
№
8
Назва деталі
Хомут
Заводський номер
Rubber45/20
Кількість на модель
2
№
9
Назва деталі
Рукав 35-1х25, 6
Заводський номер
724.10.00.00.006
Кількість на модель
1
№
10
Назва деталі
Рукав 32-1х25, 6
Заводський номер
724/10/00/00/007
Кількість на модель
1
№
11
Назва деталі
Перехідник
Заводський номер
255.56.01.00.000
Кількість на модель
2
№
12
Назва деталі
Хомут черв'ячний «NORMA»
Заводський номер
NORMA16-27
Кількість на модель
12
№
13
Назва деталі
Колектор
Заводський номер
724.10.01.00.000
Кількість на модель
1
№
14
Назва деталі
Рукав 25-1х16, 6
Заводський номер
724.10.00.00.002
Кількість на модель
2
№
15
Назва деталі
__NT__0__ Зворотний гідроклапан
Заводський номер
К015/3T2G
Кількість на модель
1
№
16
Назва деталі
Штуцер
Заводський номер
237.12.00.00.003
Кількість на модель
1
№
17
Назва деталі
Рукав 35-1х25, 6
Заводський номер
724.10.00.00.005
Кількість на модель
1
№
18
Назва деталі
Хомут черв'ячний
Заводський номер
NORMA32-50
Кількість на модель
6
№
19
Назва деталі
Колектор
Заводський номер
257.10.02.00.000
Кількість на модель
1
№
20
Назва деталі
Болт M8-6gx20.58.016
Заводський номер
БолтМ8-6gx20.58.016
Кількість на модель
4
№
21
Назва деталі
Дискові S.S.T.
Заводський номер
ШайбаС.8.02.Ст3сп.016
Кількість на модель
4
№
22
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Відведення | 724.10.03.00.000 | 4 | 4 | 1 | |||
| 2 | Рукав 25-1х16, 6 | 724.10.00.00.004 | 4 | 4 | 2 | |||
| 3 | Поворотний штуцер | 724.10.02.00.000 | 1 | 1 | 3 | |||
| 4 | Порожнистий болт | 724.10.00.00.001 | 1 | 1 | 4 | |||
| 5 | Прокладка 30М3 | 99513028 | 3 | 3 | 5 | |||
| 6 | Штуцер | 255.56.00.00.001 | 1 | 1 | 6 | |||
| 7 | Болт M8-6gx16.58.016 | БолтМ8-6gx16.58.016 | 4 | 4 | 7 | |||
| 8 | Рукав __NT__0__х__NT__1__,__NT__2__ L=__NT__3__ | 237.12.00.00.007 | 6 | 6 | 8 | |||
| 9 | Хомут | Rubber45/20 | 2 | 2 | 9 | |||
| 10 | Рукав 35-1х25, 6 | 724.10.00.00.006 | 1 | 1 | 10 | |||
| 11 | Рукав 32-1х25, 6 | 724/10/00/00/007 | 1 | 1 | 11 | |||
| 12 | Перехідник | 255.56.01.00.000 | 2 | 2 | 12 | |||
| 13 | Хомут черв'ячний «NORMA» | NORMA16-27 | 12 | 12 | 13 | |||
| 14 | Колектор | 724.10.01.00.000 | 1 | 1 | 14 | |||
| 15 | Рукав 25-1х16, 6 | 724.10.00.00.002 | 2 | 2 | 15 | |||
| 16 | __NT__0__ Зворотний гідроклапан | К015/3T2G | 1 | 1 | 16 | |||
| 17 | Штуцер | 237.12.00.00.003 | 1 | 1 | 17 | |||
| 18 | Рукав 35-1х25, 6 | 724.10.00.00.005 | 1 | 1 | 18 | |||
| 19 | Хомут черв'ячний | NORMA32-50 | 6 | 6 | 19 | |||
| 20 | Колектор | 257.10.02.00.000 | 1 | 1 | 20 | |||
| 21 | Болт M8-6gx20.58.016 | БолтМ8-6gx20.58.016 | 4 | 4 | 21 | |||
| 22 | Дискові S.S.T. | ШайбаС.8.02.Ст3сп.016 | 4 | 4 | 22 |
