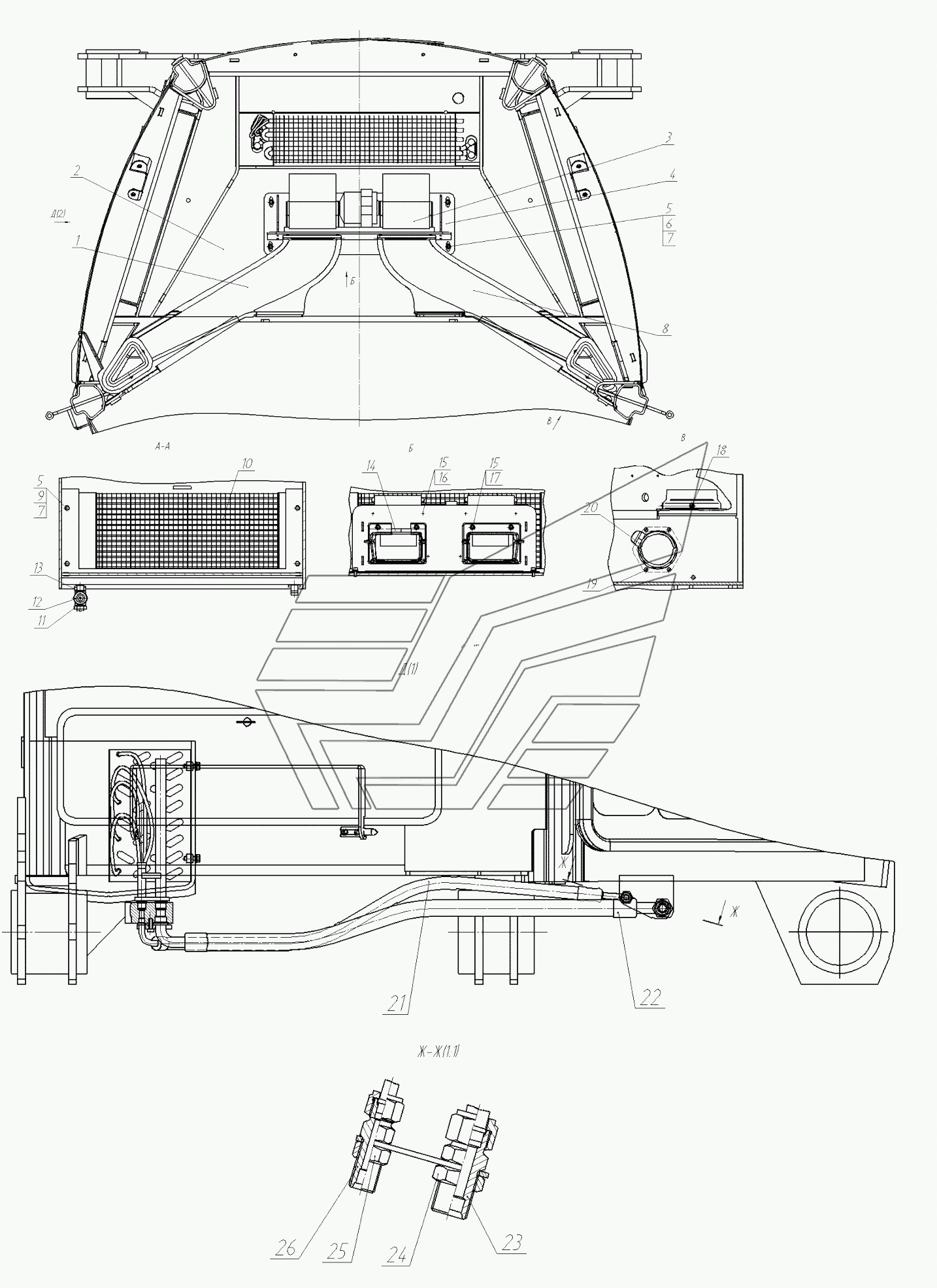

Встановлення повітряних каналів і теплообмінника
100%
Назва деталі
Канал повітряний нижній правий в зборі
Заводський номер
BRY.0095.00
Кількість на модель
1
№
1
Назва деталі
Встановлення теплоізоляції
Заводський номер
171.01.03.02.000
Кількість на модель
1
№
2
Назва деталі
Вентилятор
Заводський номер
SPAL24V006B39-22
Кількість на модель
1
№
3
Назва деталі
Кронштейн
Заводський номер
171.01.03.01.000
Кількість на модель
1
№
4
Назва деталі
Болт M- x
Заводський номер
БолтМ6-6gх20.58.016
Кількість на модель
8
№
5
Назва деталі
Шайба Г.
Заводський номер
Шайба6.65Г.016
Кількість на модель
4
№
6
Назва деталі
Диск S.S.Ts.
Заводський номер
ШайбаС.6.02.Ст3сп.016
Кількість на модель
4
№
7
Назва деталі
Канал повітряний нижній лівий в зборі
Заводський номер
BRY.0094.00
Кількість на модель
1
№
8
Назва деталі
Нат М.Н.
Заводський номер
ГайкаМ6-6Н.6.016
Кількість на модель
4
№
9
Назва деталі
Теплообмінник
Заводський номер
SE-1.04.06.010
Кількість на модель
1
№
10
Назва деталі
Тарілка
Заводський номер
SE-1.02.06.046
Кількість на модель
1
№
11
Назва деталі
Вентиль терморегулюючий
Заводський номер
SE-1.02.03.050
Кількість на модель
1
№
12
Назва деталі
Тарілка
Заводський номер
SE-1.02.06.045
Кількість на модель
1
№
13
Назва деталі
Прокладка
Заводський номер
171.01.03.00.001
Кількість на модель
1
№
14
Назва деталі
Диск S.S.Ts.
Заводський номер
ШайбаС.4.02.Ст3сп.016
Кількість на модель
22
№
15
Назва деталі
Гвинт Mx
Заводський номер
ВинтМ4х8.88.016
Кількість на модель
10
№
16
Назва деталі
Гвинт Mx
Заводський номер
ВинтМ4х10.88.016
Кількість на модель
4
№
17
Назва деталі
Саморіз
Заводський номер
Саморез4,2х16
Кількість на модель
4
№
18
Назва деталі
Гвинт V.M- x
Заводський номер
ВинтВ.М4-6gх25.58.016
Кількість на модель
8
№
19
Назва деталі
Прокладка
Заводський номер
171.01.03.00.002
Кількість на модель
1
№
20
Назва деталі
Холодонопровід випарник-роз'єм
Заводський номер
SE-1.06.05.203
Кількість на модель
1
№
21
Назва деталі
Холодонопровід роз'єм-випарник
Заводський номер
SE-1.06.05.204
Кількість на модель
1
№
22
Назва деталі
Перехідник
Заводський номер
SE-1.04.05.024
Кількість на модель
1
№
23
Назва деталі
Горіх
Заводський номер
SE-1.04.05.026
Кількість на модель
1
№
24
Назва деталі
Горіх
Заводський номер
SE-1.04.05.025
Кількість на модель
1
№
25
Назва деталі
Перехідник
Заводський номер
SE-1.04.05.023
Кількість на модель
1
№
26
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Канал повітряний нижній правий в зборі | BRY.0095.00 | 1 | 1 | 1 | |||
| 2 | Встановлення теплоізоляції | 171.01.03.02.000 | 1 | 1 | 2 | |||
| 3 | Вентилятор | SPAL24V006B39-22 | 1 | 1 | 3 | |||
| 4 | Кронштейн | 171.01.03.01.000 | 1 | 1 | 4 | |||
| 5 | Болт M- x | БолтМ6-6gх20.58.016 | 8 | 8 | 5 | |||
| 6 | Шайба Г. | Шайба6.65Г.016 | 4 | 4 | 6 | |||
| 7 | Диск S.S.Ts. | ШайбаС.6.02.Ст3сп.016 | 4 | 4 | 7 | |||
| 8 | Канал повітряний нижній лівий в зборі | BRY.0094.00 | 1 | 1 | 8 | |||
| 9 | Нат М.Н. | ГайкаМ6-6Н.6.016 | 4 | 4 | 9 | |||
| 10 | Теплообмінник | SE-1.04.06.010 | 1 | 1 | 10 | |||
| 11 | Тарілка | SE-1.02.06.046 | 1 | 1 | 11 | |||
| 12 | Вентиль терморегулюючий | SE-1.02.03.050 | 1 | 1 | 12 | |||
| 13 | Тарілка | SE-1.02.06.045 | 1 | 1 | 13 | |||
| 14 | Прокладка | 171.01.03.00.001 | 1 | 1 | 14 | |||
| 15 | Диск S.S.Ts. | ШайбаС.4.02.Ст3сп.016 | 22 | 22 | 15 | |||
| 16 | Гвинт Mx | ВинтМ4х8.88.016 | 10 | 10 | 16 | |||
| 17 | Гвинт Mx | ВинтМ4х10.88.016 | 4 | 4 | 17 | |||
| 18 | Саморіз | Саморез4,2х16 | 4 | 4 | 18 | |||
| 19 | Гвинт V.M- x | ВинтВ.М4-6gх25.58.016 | 8 | 8 | 19 | |||
| 20 | Прокладка | 171.01.03.00.002 | 1 | 1 | 20 | |||
| 21 | Холодонопровід випарник-роз'єм | SE-1.06.05.203 | 1 | 1 | 21 | |||
| 22 | Холодонопровід роз'єм-випарник | SE-1.06.05.204 | 1 | 1 | 22 | |||
| 23 | Перехідник | SE-1.04.05.024 | 1 | 1 | 23 | |||
| 24 | Горіх | SE-1.04.05.026 | 1 | 1 | 24 | |||
| 25 | Горіх | SE-1.04.05.025 | 1 | 1 | 25 | |||
| 26 | Перехідник | SE-1.04.05.023 | 1 | 1 | 26 |
