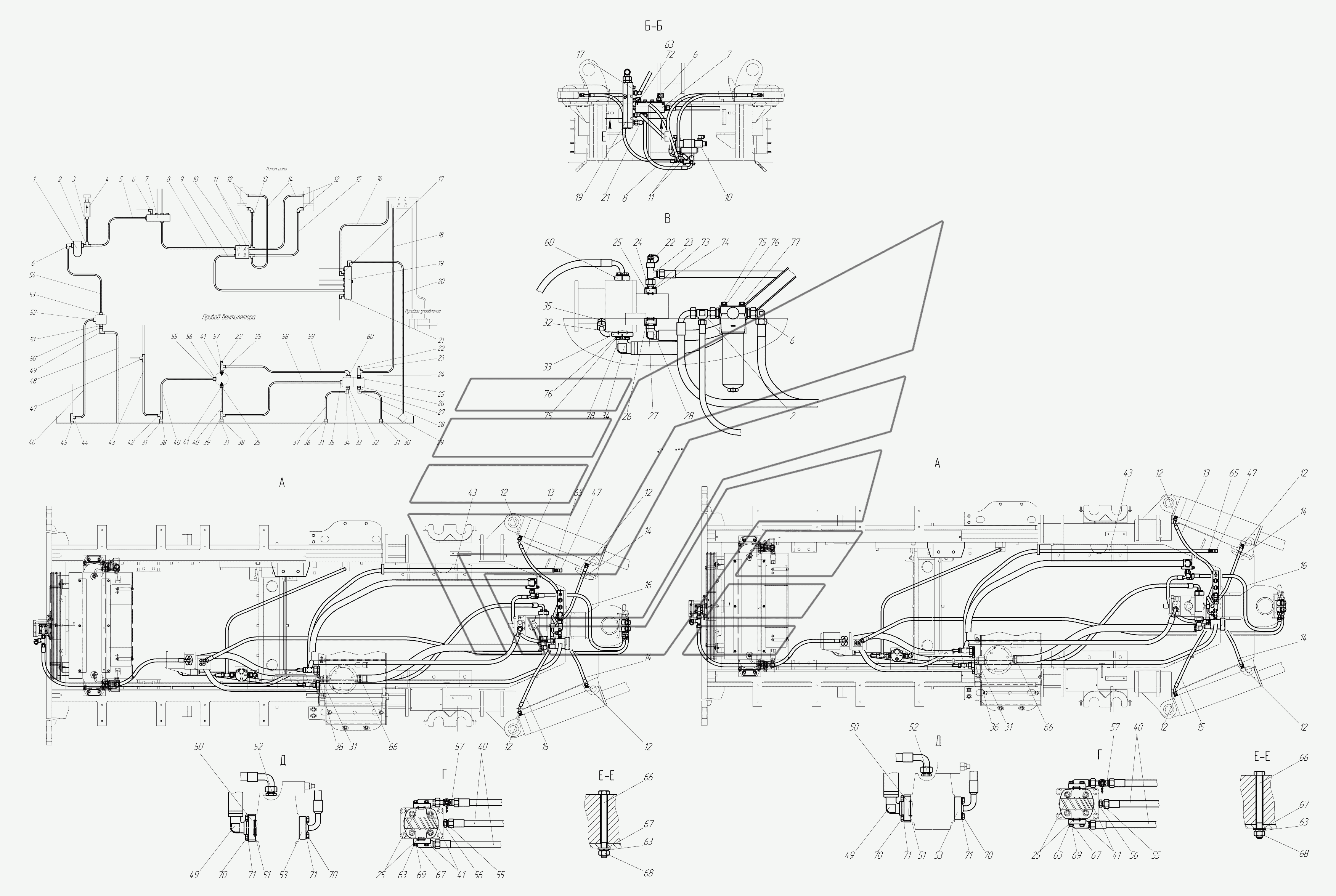

Гідросистема рами підмоторної-
100%
Назва деталі
Фільтр напірний
Заводський номер
760.05.02.02.000-01
Кількість на модель
1
№
1
Назва деталі
Трійник
Заводський номер
730.15.01.05.000
Кількість на модель
1
№
2
Назва деталі
Рукав у зборі
Заводський номер
2SN-10-330-1850
Кількість на модель
1
№
3
Назва деталі
Колектор зливний
Заводський номер
730.15.01.02.000
Кількість на модель
1
№
4
Назва деталі
Рукав у зборі
Заводський номер
2SN-16-250-3050
Кількість на модель
№
5
Назва деталі
Адаптер TN119-
Заводський номер
TN119-18L
Кількість на модель
2
№
6
Назва деталі
Колектор напірний
Заводський номер
730.15.01.01.000
Кількість на модель
1
№
7
Назва деталі
Рукав у зборі
Заводський номер
2SN-12-275-650
Кількість на модель
1
№
8
Назва деталі
Рукав у зборі
Заводський номер
2SN-12-275-750
Кількість на модель
1
№
9
Назва деталі
Гідророзподільник
Заводський номер
257.05.01.01.000
Кількість на модель
1
№
10
Назва деталі
Адаптер __NT__0__
Заводський номер
TN121-12L
Кількість на модель
2
№
11
Назва деталі
Адаптер __NT__0__
Заводський номер
TN92GG-12LR1/2
Кількість на модель
4
№
12
Назва деталі
Рукав у зборі
Заводський номер
2SN-10-330-1250
Кількість на модель
1
№
13
Назва деталі
Рукав- - - L(Г)х, - L(Г)х, .Т
Заводський номер
2SN-10-330-1150
Кількість на модель
2
№
14
Назва деталі
Рукав у зборі
Заводський номер
2SN-10-330-1500
Кількість на модель
1
№
15
Назва деталі
Рукав у зборі
Заводський номер
2SN-12-275-1550
Кількість на модель
1
№
16
Назва деталі
Адаптер TN119-
Заводський номер
TN119-15L
Кількість на модель
1
№
17
Назва деталі
Рукав у зборі
Заводський номер
2SN-12-275-3800
Кількість на модель
№
18
Назва деталі
Колектор зливний
Заводський номер
771.05.01.02.000
Кількість на модель
1
№
19
Назва деталі
Рукав __NT__1__х__NT__0__, __NT__2__
Заводський номер
771.05.02.00.011
Кількість на модель
1
№
20
Назва деталі
Адаптер TN119-
Заводський номер
TN119-22L
Кількість на модель
1
№
21
Назва деталі
Ніпель- манометр
Заводський номер
SMК-20G1/4
Кількість на модель
2
№
22
Назва деталі
Трійник
Заводський номер
257.05.01.07.000
Кількість на модель
1
№
23
Назва деталі
Фланець
Заводський номер
782.05.01.00.001
Кількість на модель
1
№
24
Назва деталі
Кільце
Заводський номер
020-025-30
Кількість на модель
3
№
25
Назва деталі
Кільце-
Заводський номер
024-029-30
Кількість на модель
1
№
26
Назва деталі
Фланець
Заводський номер
760.05.02.00.001
Кількість на модель
1
№
27
Назва деталі
Кутник
Заводський номер
760.05.02.00.003
Кількість на модель
1
№
28
Назва деталі
Рукав __NT__1__х__NT__0__, __NT__2__
Заводський номер
771.05.02.00.008
Кількість на модель
1
№
29
Назва деталі
Штуцер
Заводський номер
780.05.01.00.008
Кількість на модель
1
№
30
Назва деталі
Прокладка
Заводський номер
Прокладка42М3
Кількість на модель
4
№
31
Назва деталі
Кільце-
Заводський номер
036-042-30
Кількість на модель
1
№
32
Назва деталі
Напівфланець
Заводський номер
DB-3000-1dm1/4-10,5/ISO
Кількість на модель
2
№
33
Назва деталі
Кутник
Заводський номер
760.05.02.01.004
Кількість на модель
1
№
34
Назва деталі
Адаптер __NT__0__
Заводський номер
TN92-15L-3/4dm-16UNF
Кількість на модель
1
№
35
Назва деталі
Штуцер
Заводський номер
780.05.01.00.007
Кількість на модель
1
№
36
Назва деталі
Рукав __NT__1__х__NT__0__, __NT__2__
Заводський номер
771.05.02.01.001
Кількість на модель
1
№
37
Назва деталі
Штуцер
Заводський номер
760.05.02.01.001
Кількість на модель
2
№
38
Назва деталі
Трійник
Заводський номер
760.05.02.01.200
Кількість на модель
1
№
39
Назва деталі
Рукав у зборі
Заводський номер
2SN-12-275-3000
Кількість на модель
2
№
40
Назва деталі
Патрубок
Заводський номер
760.05.02.01.002
Кількість на модель
2
№
41
Назва деталі
Трійник
Заводський номер
760.05.02.01.100
Кількість на модель
1
№
42
Назва деталі
Рукав __NT__1__х__NT__0__, __NT__2__
Заводський номер
780.05.01.00.002
Кількість на модель
1
№
43
Назва деталі
Трійник
Заводський номер
782.05.01.02.000
Кількість на модель
1
№
44
Назва деталі
Адаптер TN92GG-
Заводський номер
TN92GG-35LR
Кількість на модель
1
№
45
Назва деталі
Рукав у зборі
Заводський номер
2SN-20-215-3100
Кількість на модель
1
№
46
Назва деталі
Трійник
Заводський номер
761.05.01.00.001
Кількість на модель
1
№
47
Назва деталі
Рукав Х-
Заводський номер
782.05.01.00.004
Кількість на модель
1
№
48
Назва деталі
Кутник
Заводський номер
771.05.02.00.004
Кількість на модель
1
№
49
Назва деталі
Фланець
Заводський номер
771.05.02.00.001
Кількість на модель
1
№
50
Назва деталі
Кільце-
Заводський номер
050-055-30
Кількість на модель
1
№
51
Назва деталі
Адаптер TN92GG-
Заводський номер
TN92GG-22LR
Кількість на модель
1
№
52
Назва деталі
Напівфланець
Заводський номер
DB-6000-1dm-M
Кількість на модель
2
№
53
Назва деталі
Рукав у зборі
Заводський номер
2SN-16-250-2900
Кількість на модель
1
№
54
Назва деталі
Штуцер
Заводський номер
760.05.02.01.003
Кількість на модель
1
№
55
Назва деталі
Прокладка
Заводський номер
Прокладка12М3
Кількість на модель
1
№
56
Назва деталі
Трійник
Заводський номер
771.05.01.01.100
Кількість на модель
1
№
57
Назва деталі
Рукав у зборі
Заводський номер
2SN-12-275-1450
Кількість на модель
1
№
58
Назва деталі
Рукав у зборі
Заводський номер
2SN-12-275-1850
Кількість на модель
1
№
59
Назва деталі
Напівфланець
Заводський номер
DB-3000-3/4dm-M/U
Кількість на модель
2
№
60
Назва деталі
Хомут черв'ячний
Заводський номер
Хомут32-50
Кількість на модель
4
№
61
Назва деталі
Bolt Mx
Заводський номер
БолтМ8х16
Кількість на модель
2
№
62
Назва деталі
Диск G
Заводський номер
Шайба8.65Г
Кількість на модель
14
№
63
Назва деталі
Спіраль гнучка SAFEPLAST чорного кольору
Заводський номер
SAFEPLAST32
Кількість на модель
№
64
Назва деталі
Хомут
Заводський номер
Хомут16-27
Кількість на модель
2
№
65
Назва деталі
Болт
Заводський номер
БолтМ8х90
Кількість на модель
2
№
66
Назва деталі
Шайба С __NT__0__х__NT__1__
Заводський номер
ШайбаС8х1,4
Кількість на модель
3
№
67
Назва деталі
Гайка M
Заводський номер
ГайкаМ8
Кількість на модель
2
№
68
Назва деталі
Болт
Заводський номер
БолтМ8х30.88
Кількість на модель
8
№
69
Назва деталі
Bolt Mx
Заводський номер
БолтМ12х40.88
Кількість на модель
8
№
70
Назва деталі
ShaybaG
Заводський номер
Шайба12.65Г
Кількість на модель
8
№
71
Назва деталі
Bolt Mx
Заводський номер
БолтМ8х60
Кількість на модель
2
№
72
Назва деталі
Болт
Заводський номер
БолтМ6х30
Кількість на модель
8
№
73
Назва деталі
Шайба
Заводський номер
Шайба6.65Г
Кількість на модель
8
№
74
Назва деталі
ShaybaG
Заводський номер
Шайба10.65Г
Кількість на модель
3
№
75
Назва деталі
Шайба
Заводський номер
ШайбаС10
Кількість на модель
3
№
76
Назва деталі
Bolt Mx
Заводський номер
БолтМ10х16
Кількість на модель
3
№
77
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Фільтр напірний | 760.05.02.02.000-01 | 1 | 1 | 1 | |||
| 2 | Трійник | 730.15.01.05.000 | 1 | 1 | 2 | |||
| 3 | Рукав у зборі | 2SN-10-330-1850 | 1 | 1 | 3 | |||
| 4 | Колектор зливний | 730.15.01.02.000 | 1 | 1 | 4 | |||
| 5 | Рукав у зборі | 2SN-16-250-3050 | 5 | |||||
| 6 | Адаптер TN119- | TN119-18L | 2 | 2 | 6 | |||
| 7 | Колектор напірний | 730.15.01.01.000 | 1 | 1 | 7 | |||
| 8 | Рукав у зборі | 2SN-12-275-650 | 1 | 1 | 8 | |||
| 9 | Рукав у зборі | 2SN-12-275-750 | 1 | 1 | 9 | |||
| 10 | Гідророзподільник | 257.05.01.01.000 | 1 | 1 | 10 | |||
| 11 | Адаптер __NT__0__ | TN121-12L | 2 | 2 | 11 | |||
| 12 | Адаптер __NT__0__ | TN92GG-12LR1/2 | 4 | 4 | 12 | |||
| 13 | Рукав у зборі | 2SN-10-330-1250 | 1 | 1 | 13 | |||
| 14 | Рукав- - - L(Г)х, - L(Г)х, .Т | 2SN-10-330-1150 | 2 | 2 | 14 | |||
| 15 | Рукав у зборі | 2SN-10-330-1500 | 1 | 1 | 15 | |||
| 16 | Рукав у зборі | 2SN-12-275-1550 | 1 | 1 | 16 | |||
| 17 | Адаптер TN119- | TN119-15L | 1 | 1 | 17 | |||
| 18 | Рукав у зборі | 2SN-12-275-3800 | 18 | |||||
| 19 | Колектор зливний | 771.05.01.02.000 | 1 | 1 | 19 | |||
| 20 | Рукав __NT__1__х__NT__0__, __NT__2__ | 771.05.02.00.011 | 1 | 1 | 20 | |||
| 21 | Адаптер TN119- | TN119-22L | 1 | 1 | 21 | |||
| 22 | Ніпель- манометр | SMК-20G1/4 | 2 | 2 | 22 | |||
| 23 | Трійник | 257.05.01.07.000 | 1 | 1 | 23 | |||
| 24 | Фланець | 782.05.01.00.001 | 1 | 1 | 24 | |||
| 25 | Кільце | 020-025-30 | 3 | 3 | 25 | |||
| 26 | Кільце- | 024-029-30 | 1 | 1 | 26 | |||
| 27 | Фланець | 760.05.02.00.001 | 1 | 1 | 27 | |||
| 28 | Кутник | 760.05.02.00.003 | 1 | 1 | 28 | |||
| 29 | Рукав __NT__1__х__NT__0__, __NT__2__ | 771.05.02.00.008 | 1 | 1 | 29 | |||
| 30 | Штуцер | 780.05.01.00.008 | 1 | 1 | 30 | |||
| 31 | Прокладка | Прокладка42М3 | 4 | 4 | 31 | |||
| 32 | Кільце- | 036-042-30 | 1 | 1 | 32 | |||
| 33 | Напівфланець | DB-3000-1dm1/4-10,5/ISO | 2 | 2 | 33 | |||
| 34 | Кутник | 760.05.02.01.004 | 1 | 1 | 34 | |||
| 35 | Адаптер __NT__0__ | TN92-15L-3/4dm-16UNF | 1 | 1 | 35 | |||
| 36 | Штуцер | 780.05.01.00.007 | 1 | 1 | 36 | |||
| 37 | Рукав __NT__1__х__NT__0__, __NT__2__ | 771.05.02.01.001 | 1 | 1 | 37 | |||
| 38 | Штуцер | 760.05.02.01.001 | 2 | 2 | 38 | |||
| 39 | Трійник | 760.05.02.01.200 | 1 | 1 | 39 | |||
| 40 | Рукав у зборі | 2SN-12-275-3000 | 2 | 2 | 40 | |||
| 41 | Патрубок | 760.05.02.01.002 | 2 | 2 | 41 | |||
| 42 | Трійник | 760.05.02.01.100 | 1 | 1 | 42 | |||
| 43 | Рукав __NT__1__х__NT__0__, __NT__2__ | 780.05.01.00.002 | 1 | 1 | 43 | |||
| 44 | Трійник | 782.05.01.02.000 | 1 | 1 | 44 | |||
| 45 | Адаптер TN92GG- | TN92GG-35LR | 1 | 1 | 45 | |||
| 46 | Рукав у зборі | 2SN-20-215-3100 | 1 | 1 | 46 | |||
| 47 | Трійник | 761.05.01.00.001 | 1 | 1 | 47 | |||
| 48 | Рукав Х- | 782.05.01.00.004 | 1 | 1 | 48 | |||
| 49 | Кутник | 771.05.02.00.004 | 1 | 1 | 49 | |||
| 50 | Фланець | 771.05.02.00.001 | 1 | 1 | 50 | |||
| 51 | Кільце- | 050-055-30 | 1 | 1 | 51 | |||
| 52 | Адаптер TN92GG- | TN92GG-22LR | 1 | 1 | 52 | |||
| 53 | Напівфланець | DB-6000-1dm-M | 2 | 2 | 53 | |||
| 54 | Рукав у зборі | 2SN-16-250-2900 | 1 | 1 | 54 | |||
| 55 | Штуцер | 760.05.02.01.003 | 1 | 1 | 55 | |||
| 56 | Прокладка | Прокладка12М3 | 1 | 1 | 56 | |||
| 57 | Трійник | 771.05.01.01.100 | 1 | 1 | 57 | |||
| 58 | Рукав у зборі | 2SN-12-275-1450 | 1 | 1 | 58 | |||
| 59 | Рукав у зборі | 2SN-12-275-1850 | 1 | 1 | 59 | |||
| 60 | Напівфланець | DB-3000-3/4dm-M/U | 2 | 2 | 60 | |||
| 61 | Хомут черв'ячний | Хомут32-50 | 4 | 4 | 61 | |||
| 62 | Bolt Mx | БолтМ8х16 | 2 | 2 | 62 | |||
| 63 | Диск G | Шайба8.65Г | 14 | 14 | 63 | |||
| 64 | Спіраль гнучка SAFEPLAST чорного кольору | SAFEPLAST32 | 64 | |||||
| 65 | Хомут | Хомут16-27 | 2 | 2 | 65 | |||
| 66 | Болт | БолтМ8х90 | 2 | 2 | 66 | |||
| 67 | Шайба С __NT__0__х__NT__1__ | ШайбаС8х1,4 | 3 | 3 | 67 | |||
| 68 | Гайка M | ГайкаМ8 | 2 | 2 | 68 | |||
| 69 | Болт | БолтМ8х30.88 | 8 | 8 | 69 | |||
| 70 | Bolt Mx | БолтМ12х40.88 | 8 | 8 | 70 | |||
| 71 | ShaybaG | Шайба12.65Г | 8 | 8 | 71 | |||
| 72 | Bolt Mx | БолтМ8х60 | 2 | 2 | 72 | |||
| 73 | Болт | БолтМ6х30 | 8 | 8 | 73 | |||
| 74 | Шайба | Шайба6.65Г | 8 | 8 | 74 | |||
| 75 | ShaybaG | Шайба10.65Г | 3 | 3 | 75 | |||
| 76 | Шайба | ШайбаС10 | 3 | 3 | 76 | |||
| 77 | Bolt Mx | БолтМ10х16 | 3 | 3 | 77 |
