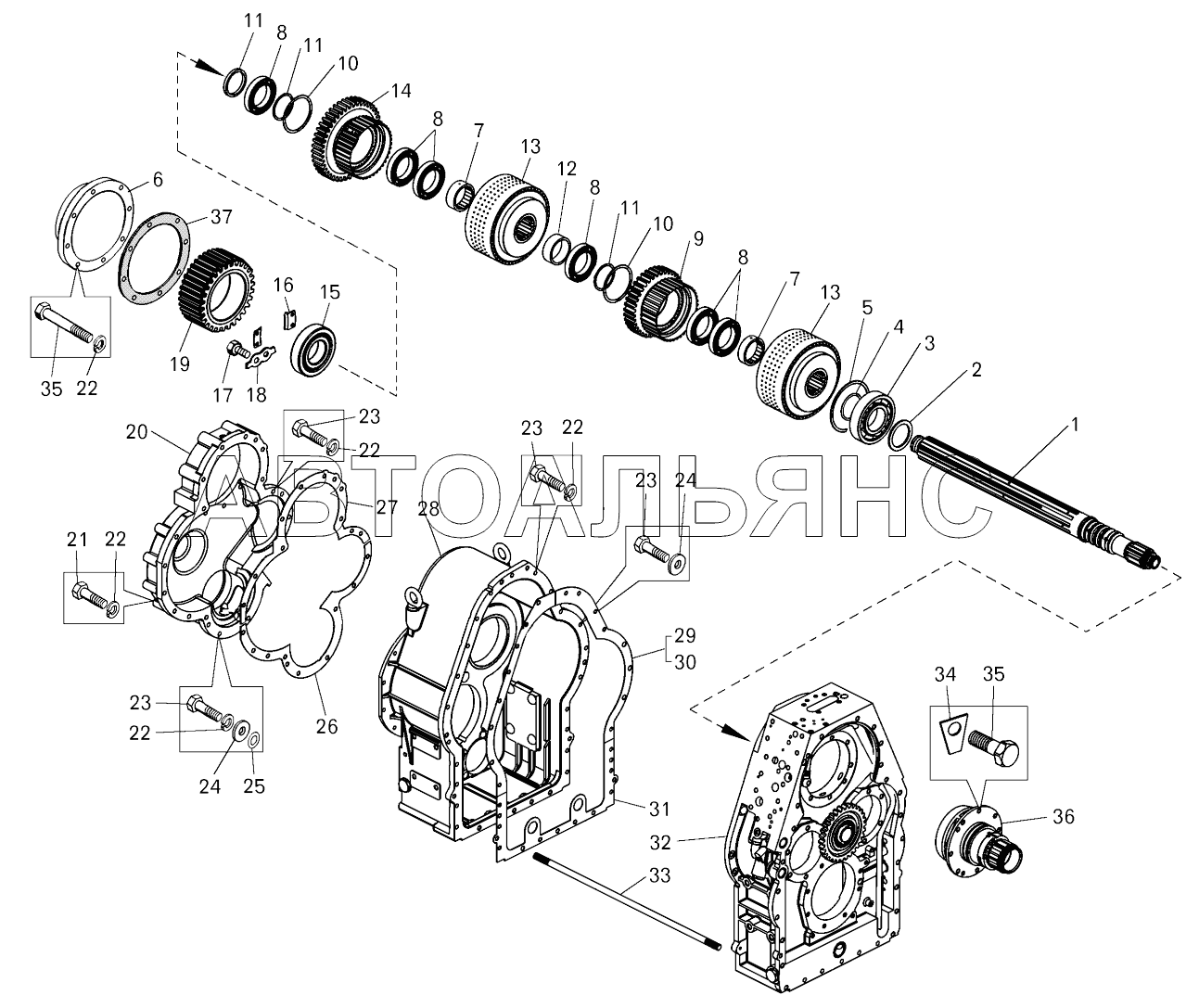

Коробка передач (- , - ). Картери, встановлення первинного вала;Gearbox. Картери, встановлення первинного вала
100%
Назва деталі
Вал первинний
Заводський номер
7822-1701330
Кількість на модель
1
№
1
Назва деталі
Вал первинний
Заводський номер
7806-1701330-30
Кількість на модель
№
1
Назва деталі
Розпірне кільце
Заводський номер
75551-1701208
Кількість на модель
1
№
2
Назва деталі
Підшипник
Заводський номер
50316
Кількість на модель
1
№
3
Назва деталі
Кільце
Заводський номер
7548-1701375
Кількість на модель
1
№
4
Назва деталі
Кільце
Заводський номер
549-2405442
Кількість на модель
1
№
5
Назва деталі
Фрикціон передачі
Заводський номер
7548-1711400
Кількість на модель
1
№
6
Назва деталі
Втулка
Заводський номер
7548-1701213
Кількість на модель
2
№
7
Назва деталі
Подшипник
Заводський номер
6-116Л
Кількість на модель
6
№
8
Назва деталі
Шестерня передачі в зборі
Заводський номер
7548-1701510-20
Кількість на модель
1
№
9
Назва деталі
Кільце
Заводський номер
540-1701204
Кількість на модель
2
№
10
Назва деталі
Розпірне кільце
Заводський номер
7548-1767078
Кількість на модель
2
№
11
Назва деталі
Втулка
Заводський номер
7548-1701212-01
Кількість на модель
1
№
12
Назва деталі
Фрикціон передачі
Заводський номер
7548-1711500
Кількість на модель
2
№
13
Назва деталі
Шестерня II передачі в зборі
Заводський номер
7548-1701520-10
Кількість на модель
1
№
14
Назва деталі
Подшипник
Заводський номер
12316КМ
Кількість на модель
1
№
15
Назва деталі
Замкова скоба
Заводський номер
7548-1701398
Кількість на модель
2
№
16
Назва деталі
гвинт
Заводський номер
201495
Кількість на модель
4
№
17
Назва деталі
Замкова скоба
Заводський номер
540-1709096-10
Кількість на модель
2
№
18
Назва деталі
Ведуча шестерня приводу реверсивного вала
Заводський номер
7555-1701582
Кількість на модель
1
№
19
Назва деталі
Кришка
Заводський номер
7548-1701490
Кількість на модель
1
№
20
Назва деталі
Болт M12-6gx100
Заводський номер
200379
Кількість на модель
5
№
21
Назва деталі
Диск
Заводський номер
252137
Кількість на модель
87
№
22
Назва деталі
Болт M12-6gх45
Заводський номер
200367
Кількість на модель
23
№
23
Назва деталі
Диск
Заводський номер
252007
Кількість на модель
16
№
24
Назва деталі
КІЛЬЦО
Заводський номер
012-016-25-2-6
Кількість на модель
2
№
25
Назва деталі
Нижня прокладка
Заводський номер
7548-1701497
Кількість на модель
1
№
26
Назва деталі
Верхня прокладка
Заводський номер
7548-1701496
Кількість на модель
1
№
27
Назва деталі
Картер коробки передач
Заводський номер
7821-1701310
Кількість на модель
1
№
28
Назва деталі
Права прокладка
Заводський номер
7548-1701318
Кількість на модель
1
№
29
Назва деталі
Ліва прокладка
Заводський номер
7548-1701319
Кількість на модель
1
№
30
Назва деталі
Нижня прокладка
Заводський номер
7548-1701317
Кількість на модель
1
№
31
Назва деталі
Картер
Заводський номер
7548-1701320
Кількість на модель
1
№
32
Назва деталі
Шпилька
Заводський номер
341135
Кількість на модель
5
№
33
Назва деталі
Упорна пластина
Заводський номер
342773
Кількість на модель
16
№
34
Назва деталі
Болт M12-6gх30
Заводський номер
201540
Кількість на модель
8
№
35
Назва деталі
Маточина гідротрансформатора в зборі
Заводський номер
7548-1709150-11
Кількість на модель
1
№
36
Назва деталі
Прокладка
Заводський номер
7806-1701495
Кількість на модель
1
№
37
Назва деталі
Кришка первинного вала
Заводський номер
7806-1701498
Кількість на модель
1
№
38
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Вал первинний | 7822-1701330 | 1 | 1 | 1 | |||
| 1 | Вал первинний | 7806-1701330-30 | 1 | |||||
| 2 | Розпірне кільце | 75551-1701208 | 1 | 1 | 2 | |||
| 3 | Підшипник | 50316 | 1 | 1 | 3 | |||
| 4 | Кільце | 7548-1701375 | 1 | 1 | 4 | |||
| 5 | Кільце | 549-2405442 | 1 | 1 | 5 | |||
| 6 | Фрикціон передачі | 7548-1711400 | 1 | 1 | 6 | |||
| 7 | Втулка | 7548-1701213 | 2 | 2 | 7 | |||
| 8 | Подшипник | 6-116Л | 6 | 6 | 8 | |||
| 9 | Шестерня передачі в зборі | 7548-1701510-20 | 1 | 1 | 9 | |||
| 10 | Кільце | 540-1701204 | 2 | 2 | 10 | |||
| 11 | Розпірне кільце | 7548-1767078 | 2 | 2 | 11 | |||
| 12 | Втулка | 7548-1701212-01 | 1 | 1 | 12 | |||
| 13 | Фрикціон передачі | 7548-1711500 | 2 | 2 | 13 | |||
| 14 | Шестерня II передачі в зборі | 7548-1701520-10 | 1 | 1 | 14 | |||
| 15 | Подшипник | 12316КМ | 1 | 1 | 15 | |||
| 16 | Замкова скоба | 7548-1701398 | 2 | 2 | 16 | |||
| 17 | гвинт | 201495 | 4 | 4 | 17 | |||
| 18 | Замкова скоба | 540-1709096-10 | 2 | 2 | 18 | |||
| 19 | Ведуча шестерня приводу реверсивного вала | 7555-1701582 | 1 | 1 | 19 | |||
| 20 | Кришка | 7548-1701490 | 1 | 1 | 20 | |||
| 21 | Болт M12-6gx100 | 200379 | 5 | 5 | 21 | |||
| 22 | Диск | 252137 | 87 | 87 | 22 | |||
| 23 | Болт M12-6gх45 | 200367 | 23 | 23 | 23 | |||
| 24 | Диск | 252007 | 16 | 16 | 24 | |||
| 25 | КІЛЬЦО | 012-016-25-2-6 | 2 | 2 | 25 | |||
| 26 | Нижня прокладка | 7548-1701497 | 1 | 1 | 26 | |||
| 27 | Верхня прокладка | 7548-1701496 | 1 | 1 | 27 | |||
| 28 | Картер коробки передач | 7821-1701310 | 1 | 1 | 28 | |||
| 29 | Права прокладка | 7548-1701318 | 1 | 1 | 29 | |||
| 30 | Ліва прокладка | 7548-1701319 | 1 | 1 | 30 | |||
| 31 | Нижня прокладка | 7548-1701317 | 1 | 1 | 31 | |||
| 32 | Картер | 7548-1701320 | 1 | 1 | 32 | |||
| 33 | Шпилька | 341135 | 5 | 5 | 33 | |||
| 34 | Упорна пластина | 342773 | 16 | 16 | 34 | |||
| 35 | Болт M12-6gх30 | 201540 | 8 | 8 | 35 | |||
| 36 | Маточина гідротрансформатора в зборі | 7548-1709150-11 | 1 | 1 | 36 | |||
| 37 | Прокладка | 7806-1701495 | 1 | 1 | 37 | |||
| 38 | Кришка первинного вала | 7806-1701498 | 1 | 1 | 38 |
