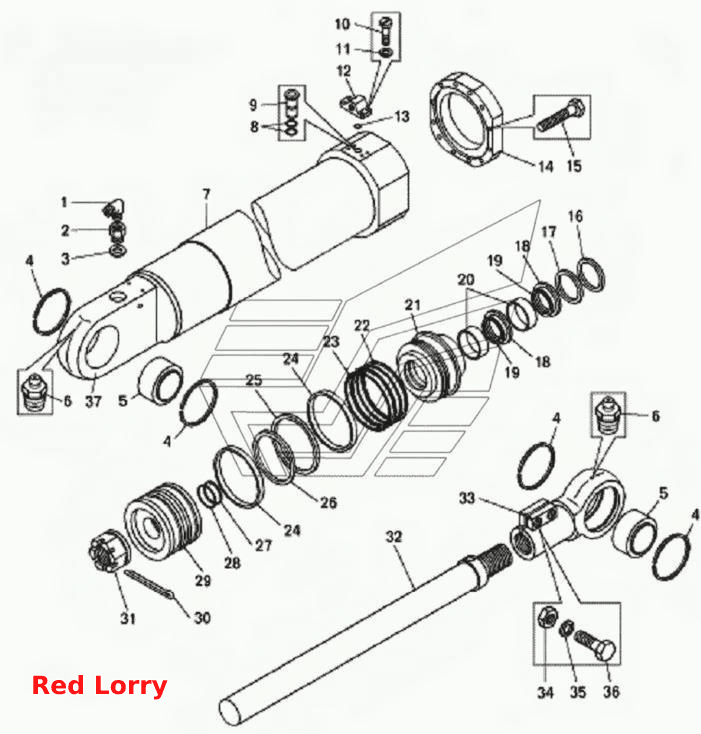

Поворотний циліндр
100%
Назва деталі
Корпус циліндра
Заводський номер
7823-4614070-10
Кількість на модель
1
№
Назва деталі
Кутник
Заводський номер
525-3408039
Кількість на модель
1
№
1
Назва деталі
Перехідник
Заводський номер
7823-4617335
Кількість на модель
1
№
2
Назва деталі
Прокладка
Заводський номер
540М-3506999
Кількість на модель
1
№
3
Назва деталі
Кільце стопорне
Заводський номер
540-8603076-10
Кількість на модель
4
№
4
Назва деталі
Підшипник
Заводський номер
ШСЛ-90К-1
Кількість на модель
2
№
5
Назва деталі
Маслянка
Заводський номер
1.3Ц6хр
Кількість на модель
2
№
6
Назва деталі
Циліндрична труба
Заводський номер
7823-4614071
Кількість на модель
1
№
7
Назва деталі
Кільце- - -
Заводський номер
020-025-30-2-2
Кількість на модель
2
№
8
Назва деталі
Втулка
Заводський номер
7822-4614083
Кількість на модель
1
№
9
Назва деталі
Гвинт Mx
Заводський номер
341347
Кількість на модель
4
№
10
Назва деталі
Диск 10L
Заводський номер
252156
Кількість на модель
4
№
11
Назва деталі
Фланець
Заводський номер
7823-4614142
Кількість на модель
1
№
12
Назва деталі
Кільце
Заводський номер
036-041-30-2-2
Кількість на модель
1
№
13
Назва деталі
КІЛЬЦО
Заводський номер
7822-4614088
Кількість на модель
1
№
14
Назва деталі
Bolt Mx
Заводський номер
340758
Кількість на модель
12
№
15
Назва деталі
Грязезнімач
Заводський номер
WE5200800-T46T
Кількість на модель
1
№
16
Назва деталі
КІЛЬЦО
Заводський номер
ORAR00237-N7237
Кількість на модель
1
№
17
Назва деталі
Штокове ущільнення
Заводський номер
RS1300800-T46T
Кількість на модель
2
№
18
Назва деталі
КІЛЬЦО
Заводський номер
ORAR00340-N7237
Кількість на модель
2
№
19
Назва деталі
Направляюча WearRing GR 7300800-C380
Заводський номер
GR7300800-C380
Кількість на модель
2
№
20
Назва деталі
Кришка передня
Заводський номер
7822-4614055
Кількість на модель
1
№
21
Назва деталі
Захисна шайба
Заводський номер
540-8603091
Кількість на модель
2
№
22
Назва деталі
Кільце ГОСТ
Заводський номер
170-180-58-2-2
Кількість на модель
2
№
23
Назва деталі
Кільце опорне поршневе кільце
Заводський номер
GP7301800-C380
Кількість на модель
2
№
24
Назва деталі
Поршневе ущільнення
Заводський номер
РТ0401800-Т46Т
Кількість на модель
1
№
25
Назва деталі
КІЛЬЦО
Заводський номер
ORAR00438-N7237
Кількість на модель
1
№
26
Назва деталі
Захисна шайба
Заводський номер
7822-4614017
Кількість на модель
2
№
27
Назва деталі
Кільце ГОСТ (d=)
Заводський номер
065-070-30-2-2
Кількість на модель
1
№
28
Назва деталі
Поршень
Заводський номер
7823-4614061
Кількість на модель
1
№
29
Назва деталі
Шплінт
Заводський номер
258103
Кількість на модель
1
№
30
Назва деталі
Горіх Mx
Заводський номер
342432
Кількість на модель
1
№
31
Назва деталі
Шток
Заводський номер
7823-4614084
Кількість на модель
1
№
32
Назва деталі
Наконечник штока
Заводський номер
75131-3003060
Кількість на модель
1
№
33
Назва деталі
Горіх MH
Заводський номер
250560
Кількість на модель
2
№
34
Назва деталі
Шайба 16.ОТ
Заводський номер
252139
Кількість на модель
2
№
35
Назва деталі
гвинт
Заводський номер
200864
Кількість на модель
2
№
36
Назва деталі
Кришка циліндра задня
Заводський номер
7823-4614090
Кількість на модель
1
№
37
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Корпус циліндра | 7823-4614070-10 | 1 | 1 | |||||
| 1 | Кутник | 525-3408039 | 1 | 1 | 1 | |||
| 2 | Перехідник | 7823-4617335 | 1 | 1 | 2 | |||
| 3 | Прокладка | 540М-3506999 | 1 | 1 | 3 | |||
| 4 | Кільце стопорне | 540-8603076-10 | 4 | 4 | 4 | |||
| 5 | Підшипник | ШСЛ-90К-1 | 2 | 2 | 5 | |||
| 6 | Маслянка | 1.3Ц6хр | 2 | 2 | 6 | |||
| 7 | Циліндрична труба | 7823-4614071 | 1 | 1 | 7 | |||
| 8 | Кільце- - - | 020-025-30-2-2 | 2 | 2 | 8 | |||
| 9 | Втулка | 7822-4614083 | 1 | 1 | 9 | |||
| 10 | Гвинт Mx | 341347 | 4 | 4 | 10 | |||
| 11 | Диск 10L | 252156 | 4 | 4 | 11 | |||
| 12 | Фланець | 7823-4614142 | 1 | 1 | 12 | |||
| 13 | Кільце | 036-041-30-2-2 | 1 | 1 | 13 | |||
| 14 | КІЛЬЦО | 7822-4614088 | 1 | 1 | 14 | |||
| 15 | Bolt Mx | 340758 | 12 | 12 | 15 | |||
| 16 | Грязезнімач | WE5200800-T46T | 1 | 1 | 16 | |||
| 17 | КІЛЬЦО | ORAR00237-N7237 | 1 | 1 | 17 | |||
| 18 | Штокове ущільнення | RS1300800-T46T | 2 | 2 | 18 | |||
| 19 | КІЛЬЦО | ORAR00340-N7237 | 2 | 2 | 19 | |||
| 20 | Направляюча WearRing GR 7300800-C380 | GR7300800-C380 | 2 | 2 | 20 | |||
| 21 | Кришка передня | 7822-4614055 | 1 | 1 | 21 | |||
| 22 | Захисна шайба | 540-8603091 | 2 | 2 | 22 | |||
| 23 | Кільце ГОСТ | 170-180-58-2-2 | 2 | 2 | 23 | |||
| 24 | Кільце опорне поршневе кільце | GP7301800-C380 | 2 | 2 | 24 | |||
| 25 | Поршневе ущільнення | РТ0401800-Т46Т | 1 | 1 | 25 | |||
| 26 | КІЛЬЦО | ORAR00438-N7237 | 1 | 1 | 26 | |||
| 27 | Захисна шайба | 7822-4614017 | 2 | 2 | 27 | |||
| 28 | Кільце ГОСТ (d=) | 065-070-30-2-2 | 1 | 1 | 28 | |||
| 29 | Поршень | 7823-4614061 | 1 | 1 | 29 | |||
| 30 | Шплінт | 258103 | 1 | 1 | 30 | |||
| 31 | Горіх Mx | 342432 | 1 | 1 | 31 | |||
| 32 | Шток | 7823-4614084 | 1 | 1 | 32 | |||
| 33 | Наконечник штока | 75131-3003060 | 1 | 1 | 33 | |||
| 34 | Горіх MH | 250560 | 2 | 2 | 34 | |||
| 35 | Шайба 16.ОТ | 252139 | 2 | 2 | 35 | |||
| 36 | гвинт | 200864 | 2 | 2 | 36 | |||
| 37 | Кришка циліндра задня | 7823-4614090 | 1 | 1 | 37 |
