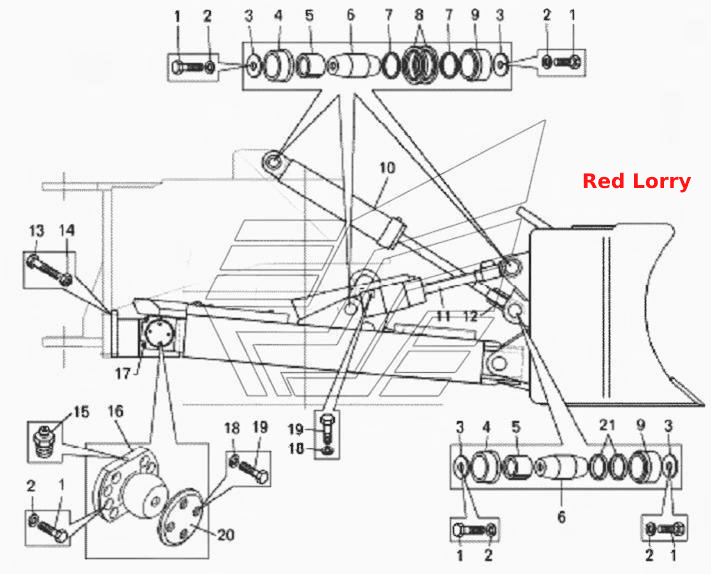

Встановлення підйомних і поворотних циліндрів
100%
Назва деталі
гвинт
Заводський номер
340748
Кількість на модель
28
№
1
Назва деталі
Диск 24T
Заводський номер
252143
Кількість на модель
28
№
2
Назва деталі
Притискна пластина
Заводський номер
549А-2919160
Кількість на модель
12
№
3
Назва деталі
Втулка
Заводський номер
549А-2919154
Кількість на модель
6
№
4
Назва деталі
Розпірна втулка
Заводський номер
549А-2919158
Кількість на модель
6
№
5
Назва деталі
Палець
Заводський номер
549А-2919078
Кількість на модель
6
№
6
Назва деталі
Кільце
Заводський номер
75211-3003097
Кількість на модель
10
№
7
Назва деталі
Сальник
Заводський номер
7519-8603680-10
Кількість на модель
10
№
8
Назва деталі
Втулка
Заводський номер
549А-2919155
Кількість на модель
6
№
9
Назва деталі
Підйомний циліндр
Заводський номер
7823-4613010
Кількість на модель
1
№
10
Назва деталі
Поворотний циліндр
Заводський номер
7823-4614010-10
Кількість на модель
2
№
11
Назва деталі
Серьга циліндра
Заводський номер
78202-4607108
Кількість на модель
1
№
12
Назва деталі
Болт спеціальний
Заводський номер
78202-4607028
Кількість на модель
12
№
13
Назва деталі
Гайка
Заводський номер
7555-2907520
Кількість на модель
6
№
14
Назва деталі
Маслянка
Заводський номер
1.3.Ц6ХР
Кількість на модель
5
№
15
Назва деталі
кульковий підшипник
Заводський номер
78202-4607078
Кількість на модель
2
№
16
Назва деталі
Шплінт
Заводський номер
258071
Кількість на модель
8
№
17
Назва деталі
Диск
Заводський номер
252157
Кількість на модель
12
№
18
Назва деталі
Болт M12-6gх25
Заводський номер
201538
Кількість на модель
12
№
19
Назва деталі
Кришка
Заводський номер
78202-4607068
Кількість на модель
2
№
20
Назва деталі
Втулка
Заводський номер
78202-4607109
Кількість на модель
2
№
21
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | гвинт | 340748 | 28 | 28 | 1 | |||
| 2 | Диск 24T | 252143 | 28 | 28 | 2 | |||
| 3 | Притискна пластина | 549А-2919160 | 12 | 12 | 3 | |||
| 4 | Втулка | 549А-2919154 | 6 | 6 | 4 | |||
| 5 | Розпірна втулка | 549А-2919158 | 6 | 6 | 5 | |||
| 6 | Палець | 549А-2919078 | 6 | 6 | 6 | |||
| 7 | Кільце | 75211-3003097 | 10 | 10 | 7 | |||
| 8 | Сальник | 7519-8603680-10 | 10 | 10 | 8 | |||
| 9 | Втулка | 549А-2919155 | 6 | 6 | 9 | |||
| 10 | Підйомний циліндр | 7823-4613010 | 1 | 1 | 10 | |||
| 11 | Поворотний циліндр | 7823-4614010-10 | 2 | 2 | 11 | |||
| 12 | Серьга циліндра | 78202-4607108 | 1 | 1 | 12 | |||
| 13 | Болт спеціальний | 78202-4607028 | 12 | 12 | 13 | |||
| 14 | Гайка | 7555-2907520 | 6 | 6 | 14 | |||
| 15 | Маслянка | 1.3.Ц6ХР | 5 | 5 | 15 | |||
| 16 | кульковий підшипник | 78202-4607078 | 2 | 2 | 16 | |||
| 17 | Шплінт | 258071 | 8 | 8 | 17 | |||
| 18 | Диск | 252157 | 12 | 12 | 18 | |||
| 19 | Болт M12-6gх25 | 201538 | 12 | 12 | 19 | |||
| 20 | Кришка | 78202-4607068 | 2 | 2 | 20 | |||
| 21 | Втулка | 78202-4607109 | 2 | 2 | 21 |
