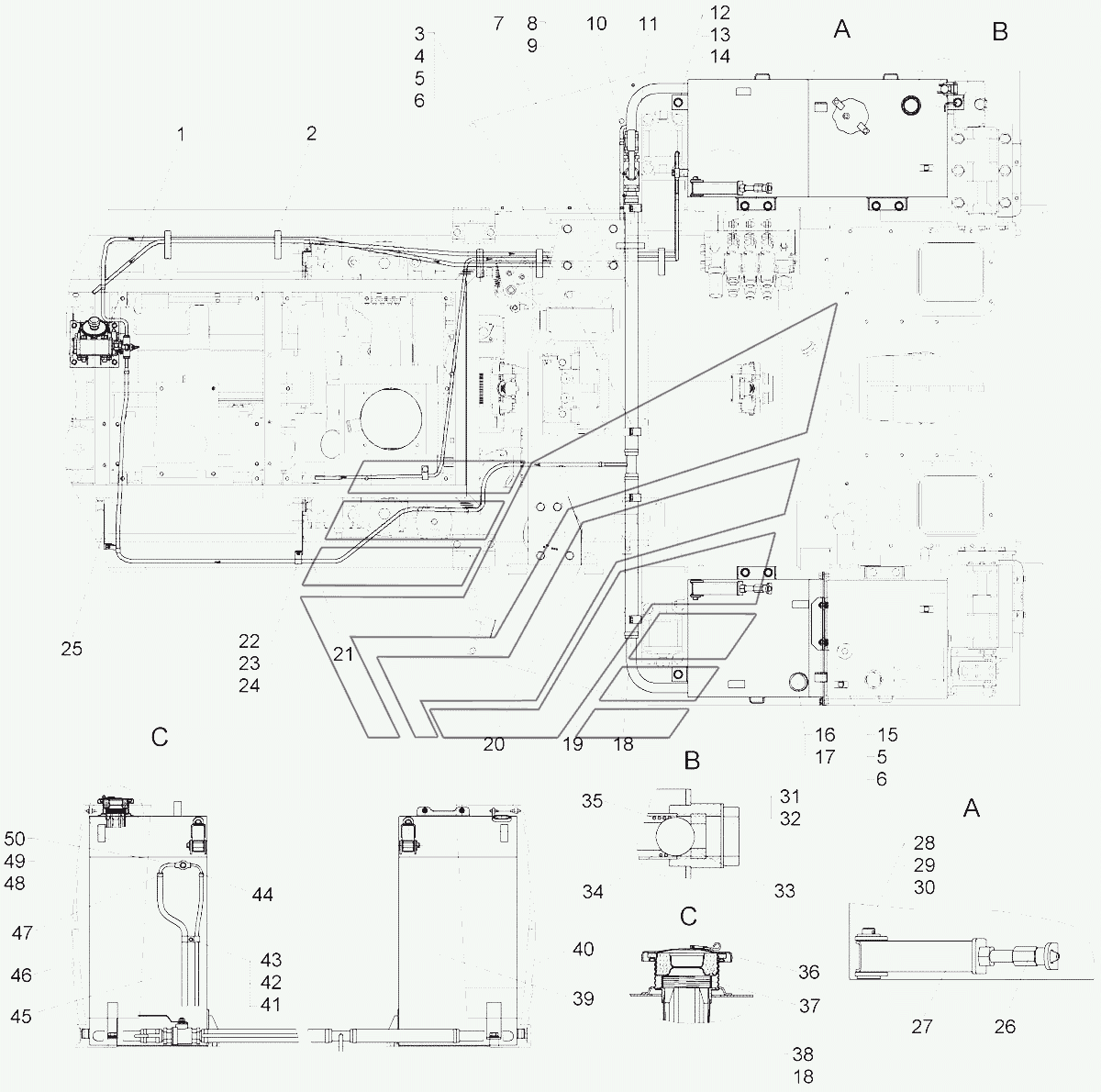

Встановлення паливних баків
100%
Назва деталі
Встановлення паливних баків
Заводський номер
114-25-1СП
Кількість на модель
№
Назва деталі
Система трубопроводів палива
Заводський номер
114-25-123СП
Кількість на модель
№
1
Назва деталі
Кабельна стяжка ABB LUSA SYSTEM ABB LUSA SYSTEM
Заводський номер
ABB-LUSA-SYSTEM200/2
Кількість на модель
№
2
Назва деталі
Хомут
Заводський номер
700-41-2985
Кількість на модель
№
3
Назва деталі
Болт
Заводський номер
БолтМ10-6gх25.58.019
Кількість на модель
№
4
Назва деталі
Диск __NT__0__.OT.__NT__1__G.__NT__2__
Заводський номер
Шайба10.ОТ.65Г.09
Кількість на модель
№
5
Назва деталі
Шайба
Заводський номер
Шайба10.01.10.019
Кількість на модель
№
6
Назва деталі
Рукав
Заводський номер
700-46-2403-01
Кількість на модель
№
7
Назва деталі
Панель бака
Заводський номер
700-07-687-01СП
Кількість на модель
№
8
Назва деталі
Прокладка
Заводський номер
700-40-9875
Кількість на модель
№
9
Назва деталі
Кран кульовий
Заводський номер
Кран1-1/4dm
Кількість на модель
№
10
Назва деталі
Рукав
Заводський номер
700-46-2403
Кількість на модель
№
11
Назва деталі
Шайба
Заводський номер
3178
Кількість на модель
№
12
Назва деталі
Болт
Заводський номер
БолтМ16-8gх30.58.019
Кількість на модель
№
13
Назва деталі
Диск __NT__0__.OT.__NT__1__G.__NT__2__
Заводський номер
Шайба16.ОТ.65Г.09
Кількість на модель
№
14
Назва деталі
Болт
Заводський номер
БолтМ10-6gх35.58.019
Кількість на модель
№
15
Назва деталі
Корпус
Заводський номер
64-14-238
Кількість на модель
№
16
Назва деталі
Прокладка
Заводський номер
700-42-2631-02
Кількість на модель
№
17
Назва деталі
Хомут черв'ячний
Заводський номер
32-50/12W2
Кількість на модель
№
18
Назва деталі
Рукав
Заводський номер
700-46-2403-02
Кількість на модель
№
19
Назва деталі
Трійник
Заводський номер
114-25-129СП
Кількість на модель
№
20
Назва деталі
Трійник
Заводський номер
114-25-133СП
Кількість на модель
№
21
Назва деталі
Прокладка
Заводський номер
700-40-2654
Кількість на модель
№
22
Назва деталі
Хомутик
Заводський номер
700-54-67
Кількість на модель
№
23
Назва деталі
Горіх
Заводський номер
ГайкаМ12-7Н.6.019
Кількість на модель
№
24
Назва деталі
Кронштейн
Заводський номер
114-26-126СП
Кількість на модель
№
25
Назва деталі
Упор
Заводський номер
114-25-6
Кількість на модель
№
26
Назва деталі
Важіль
Заводський номер
114-25-127СП
Кількість на модель
№
27
Назва деталі
Палец
Заводський номер
114-25-111СП
Кількість на модель
№
28
Назва деталі
Шайба
Заводський номер
31477-01
Кількість на модель
№
29
Назва деталі
Шплінт х
Заводський номер
Шплинт3,2х25
Кількість на модель
№
30
Назва деталі
Корок
Заводський номер
700-37-2105
Кількість на модель
№
31
Назва деталі
Кільце х МН
Заводський номер
30х36МН4152-62
Кількість на модель
№
32
Назва деталі
Сідло
Заводський номер
748-20-1013
Кількість на модель
№
33
Назва деталі
Куля Б,
Заводський номер
ШарикБ25,4-100
Кількість на модель
№
34
Назва деталі
Пружина
Заводський номер
38385
Кількість на модель
№
35
Назва деталі
Кронштейн
Заводський номер
114-26-126-01СП
Кількість на модель
№
36
Назва деталі
Пружина
Заводський номер
700-38-2703
Кількість на модель
№
37
Назва деталі
Кришка
Заводський номер
50-25-247СП
Кількість на модель
№
38
Назва деталі
Бак паливний
Заводський номер
114-25-102СП
Кількість на модель
№
39
Назва деталі
Фільтр Б
Заводський номер
50-25-264СП
Кількість на модель
№
40
Назва деталі
Шайба Т.Г
Заводський номер
Шайба6Т.65Г019
Кількість на модель
№
41
Назва деталі
гвинт
Заводський номер
БолтМ6-6gх12.88.35.019
Кількість на модель
№
42
Назва деталі
Хомут
Заводський номер
700-41-2943
Кількість на модель
№
43
Назва деталі
Хомут черв'ячний
Заводський номер
8-16/9W2
Кількість на модель
№
44
Назва деталі
Бак паливний
Заводський номер
114-25-103СП
Кількість на модель
№
45
Назва деталі
Панель бака
Заводський номер
700-07-687СП
Кількість на модель
№
46
Назва деталі
Хомут черв'ячний
Заводський номер
16-27/12W2
Кількість на модель
№
47
Назва деталі
Штуцер
Заводський номер
700-41-2716
Кількість на модель
№
48
Назва деталі
КІЛЬЦО
Заводський номер
51-06-8
Кількість на модель
№
49
Назва деталі
Патрубок
Заводський номер
114-25-128СП
Кількість на модель
№
50
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення паливних баків | 114-25-1СП | |||||||
| 1 | Система трубопроводів палива | 114-25-123СП | 1 | |||||
| 2 | Кабельна стяжка ABB LUSA SYSTEM ABB LUSA SYSTEM | ABB-LUSA-SYSTEM200/2 | 2 | |||||
| 3 | Хомут | 700-41-2985 | 3 | |||||
| 4 | Болт | БолтМ10-6gх25.58.019 | 4 | |||||
| 5 | Диск __NT__0__.OT.__NT__1__G.__NT__2__ | Шайба10.ОТ.65Г.09 | 5 | |||||
| 6 | Шайба | Шайба10.01.10.019 | 6 | |||||
| 7 | Рукав | 700-46-2403-01 | 7 | |||||
| 8 | Панель бака | 700-07-687-01СП | 8 | |||||
| 9 | Прокладка | 700-40-9875 | 9 | |||||
| 10 | Кран кульовий | Кран1-1/4dm | 10 | |||||
| 11 | Рукав | 700-46-2403 | 11 | |||||
| 12 | Шайба | 3178 | 12 | |||||
| 13 | Болт | БолтМ16-8gх30.58.019 | 13 | |||||
| 14 | Диск __NT__0__.OT.__NT__1__G.__NT__2__ | Шайба16.ОТ.65Г.09 | 14 | |||||
| 15 | Болт | БолтМ10-6gх35.58.019 | 15 | |||||
| 16 | Корпус | 64-14-238 | 16 | |||||
| 17 | Прокладка | 700-42-2631-02 | 17 | |||||
| 18 | Хомут черв'ячний | 32-50/12W2 | 18 | |||||
| 19 | Рукав | 700-46-2403-02 | 19 | |||||
| 20 | Трійник | 114-25-129СП | 20 | |||||
| 21 | Трійник | 114-25-133СП | 21 | |||||
| 22 | Прокладка | 700-40-2654 | 22 | |||||
| 23 | Хомутик | 700-54-67 | 23 | |||||
| 24 | Горіх | ГайкаМ12-7Н.6.019 | 24 | |||||
| 25 | Кронштейн | 114-26-126СП | 25 | |||||
| 26 | Упор | 114-25-6 | 26 | |||||
| 27 | Важіль | 114-25-127СП | 27 | |||||
| 28 | Палец | 114-25-111СП | 28 | |||||
| 29 | Шайба | 31477-01 | 29 | |||||
| 30 | Шплінт х | Шплинт3,2х25 | 30 | |||||
| 31 | Корок | 700-37-2105 | 31 | |||||
| 32 | Кільце х МН | 30х36МН4152-62 | 32 | |||||
| 33 | Сідло | 748-20-1013 | 33 | |||||
| 34 | Куля Б, | ШарикБ25,4-100 | 34 | |||||
| 35 | Пружина | 38385 | 35 | |||||
| 36 | Кронштейн | 114-26-126-01СП | 36 | |||||
| 37 | Пружина | 700-38-2703 | 37 | |||||
| 38 | Кришка | 50-25-247СП | 38 | |||||
| 39 | Бак паливний | 114-25-102СП | 39 | |||||
| 40 | Фільтр Б | 50-25-264СП | 40 | |||||
| 41 | Шайба Т.Г | Шайба6Т.65Г019 | 41 | |||||
| 42 | гвинт | БолтМ6-6gх12.88.35.019 | 42 | |||||
| 43 | Хомут | 700-41-2943 | 43 | |||||
| 44 | Хомут черв'ячний | 8-16/9W2 | 44 | |||||
| 45 | Бак паливний | 114-25-103СП | 45 | |||||
| 46 | Панель бака | 700-07-687СП | 46 | |||||
| 47 | Хомут черв'ячний | 16-27/12W2 | 47 | |||||
| 48 | Штуцер | 700-41-2716 | 48 | |||||
| 49 | КІЛЬЦО | 51-06-8 | 49 | |||||
| 50 | Патрубок | 114-25-128СП | 50 |
