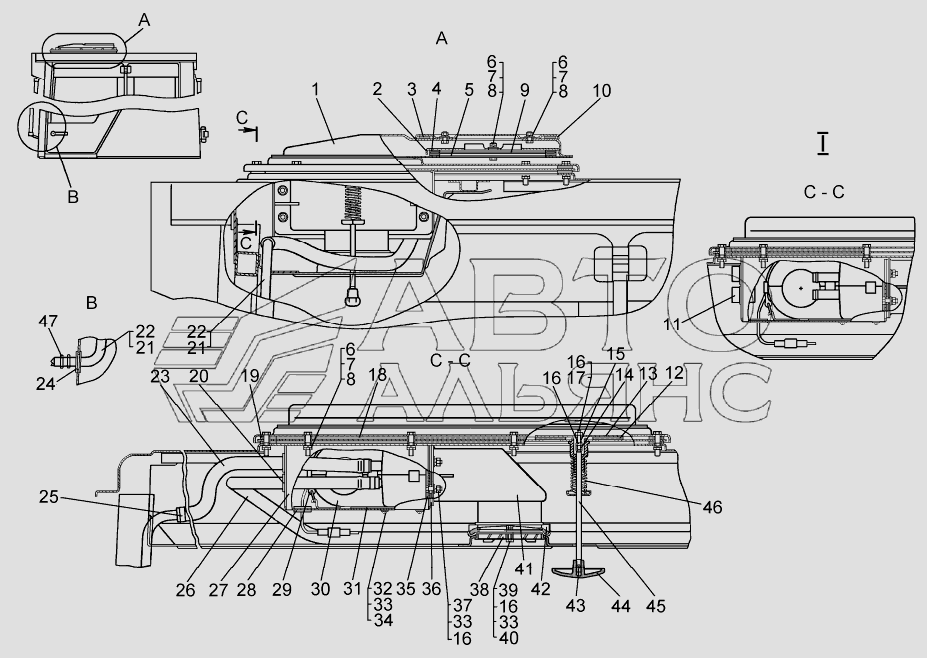

Встановлення обігрівача- вентилятора
100%
Назва деталі
Обкладинка
Заводський номер
50-47-215СП
Кількість на модель
1
№
1
Назва деталі
Рамка
Заводський номер
50-47-248
Кількість на модель
1
№
2
Назва деталі
Прокладка
Заводський номер
700-40-9307
Кількість на модель
1
№
3
Назва деталі
Рамка
Заводський номер
50-47-75
Кількість на модель
2
№
4
Назва деталі
Ущільнення
Заводський номер
700-40-7653
Кількість на модель
1
№
5
Назва деталі
Горіх
Заводський номер
ГайкаМ8-7Н.6.019
Кількість на модель
20
№
6
Назва деталі
Шайба
Заводський номер
Шайба8Т65Г09
Кількість на модель
20
№
7
Назва деталі
Шайба
Заводський номер
31386-1
Кількість на модель
20
№
8
Назва деталі
Фільтр
Заводський номер
50-47-76
Кількість на модель
1
№
9
Назва деталі
Кришка
Заводський номер
50-47-247
Кількість на модель
1
№
10
Назва деталі
Корок
Заводський номер
700-42-2215
Кількість на модель
№
11
Назва деталі
Прокладка
Заводський номер
700-40-9223
Кількість на модель
1
№
12
Назва деталі
Кришка
Заводський номер
50-47-252
Кількість на модель
1
№
13
Назва деталі
Сухар
Заводський номер
50-47-246
Кількість на модель
1
№
14
Назва деталі
Втулка
Заводський номер
50-47-250
Кількість на модель
1
№
15
Назва деталі
Горіх
Заводський номер
ГайкаМ6-7Н.6.019
Кількість на модель
8
№
16
Назва деталі
Шплінт
Заводський номер
Шплинт1,6x20.019
Кількість на модель
1
№
17
Назва деталі
Ущільнення
Заводський номер
700-40-8355
Кількість на модель
4
№
18
Назва деталі
Ущільнення
Заводський номер
700-40-8354
Кількість на модель
4
№
19
Назва деталі
КІЛЬЦО
Заводський номер
700-40-9334
Кількість на модель
2
№
20
Назва деталі
Трубка
Заводський номер
50-47-136
Кількість на модель
1
№
21
Назва деталі
Трубка
Заводський номер
50-47-137
Кількість на модель
1
№
22
Назва деталі
Рукав
Заводський номер
700-46-2123-11
Кількість на модель
1
№
23
Назва деталі
КІЛЬЦО
Заводський номер
41879
Кількість на модель
2
№
24
Назва деталі
Хомут черв'ячний
Заводський номер
SGT20-32/9
Кількість на модель
4
№
25
Назва деталі
Рукав
Заводський номер
700-46-2123-10
Кількість на модель
1
№
26
Назва деталі
Короб
Заводський номер
50-47-218СП
Кількість на модель
1
№
27
Назва деталі
Корок
Заводський номер
700-40-9032
Кількість на модель
1
№
28
Назва деталі
Ремінь
Заводський номер
2105-13110090
Кількість на модель
2
№
29
Назва деталі
Опалювач XEROS
Заводський номер
282.110.250
Кількість на модель
1
№
30
Назва деталі
Прокладка
Заводський номер
700-40-9333
Кількість на модель
1
№
31
Назва деталі
Шайба
Заводський номер
Шайба5Т65Г09
Кількість на модель
3
№
32
Назва деталі
Шайба
Заводський номер
31358-1
Кількість на модель
8
№
33
Назва деталі
Саморіз 5x20
Заводський номер
1052500200
Кількість на модель
3
№
34
Назва деталі
Прокладка
Заводський номер
700-40-9332
Кількість на модель
1
№
35
Назва деталі
Прокладка
Заводський номер
700-40-9335
Кількість на модель
1
№
36
Назва деталі
Шайба
Заводський номер
Шайба6Т65Г09
Кількість на модель
4
№
37
Назва деталі
Повітророзподільник
Заводський номер
50-47-44
Кількість на модель
1
№
38
Назва деталі
Затискач
Заводський номер
50-47-45
Кількість на модель
1
№
39
Назва деталі
Болт M6-6gx25.88.35.019
Заводський номер
БолтМ6-6gx25.88.35.019
Кількість на модель
1
№
40
Назва деталі
Корпус
Заводський номер
700-42-2791
Кількість на модель
1
№
41
Назва деталі
Ущільнення
Заводський номер
700-40-6523
Кількість на модель
1
№
42
Назва деталі
Шплінт
Заводський номер
Шплинт3,2x18.019
Кількість на модель
1
№
43
Назва деталі
Ручка.
Заводський номер
700-42-2848
Кількість на модель
1
№
44
Назва деталі
Тяга
Заводський номер
50-47-217СП
Кількість на модель
1
№
45
Назва деталі
Пружина
Заводський номер
700-38-2862
Кількість на модель
1
№
46
Назва деталі
Хомут черв'ячний
Заводський номер
SGT10-32/9
Кількість на модель
1
№
47
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Обкладинка | 50-47-215СП | 1 | 1 | 1 | |||
| 2 | Рамка | 50-47-248 | 1 | 1 | 2 | |||
| 3 | Прокладка | 700-40-9307 | 1 | 1 | 3 | |||
| 4 | Рамка | 50-47-75 | 2 | 2 | 4 | |||
| 5 | Ущільнення | 700-40-7653 | 1 | 1 | 5 | |||
| 6 | Горіх | ГайкаМ8-7Н.6.019 | 20 | 20 | 6 | |||
| 7 | Шайба | Шайба8Т65Г09 | 20 | 20 | 7 | |||
| 8 | Шайба | 31386-1 | 20 | 20 | 8 | |||
| 9 | Фільтр | 50-47-76 | 1 | 1 | 9 | |||
| 10 | Кришка | 50-47-247 | 1 | 1 | 10 | |||
| 11 | Корок | 700-42-2215 | 11 | |||||
| 12 | Прокладка | 700-40-9223 | 1 | 1 | 12 | |||
| 13 | Кришка | 50-47-252 | 1 | 1 | 13 | |||
| 14 | Сухар | 50-47-246 | 1 | 1 | 14 | |||
| 15 | Втулка | 50-47-250 | 1 | 1 | 15 | |||
| 16 | Горіх | ГайкаМ6-7Н.6.019 | 8 | 8 | 16 | |||
| 17 | Шплінт | Шплинт1,6x20.019 | 1 | 1 | 17 | |||
| 18 | Ущільнення | 700-40-8355 | 4 | 4 | 18 | |||
| 19 | Ущільнення | 700-40-8354 | 4 | 4 | 19 | |||
| 20 | КІЛЬЦО | 700-40-9334 | 2 | 2 | 20 | |||
| 21 | Трубка | 50-47-136 | 1 | 1 | 21 | |||
| 22 | Трубка | 50-47-137 | 1 | 1 | 22 | |||
| 23 | Рукав | 700-46-2123-11 | 1 | 1 | 23 | |||
| 24 | КІЛЬЦО | 41879 | 2 | 2 | 24 | |||
| 25 | Хомут черв'ячний | SGT20-32/9 | 4 | 4 | 25 | |||
| 26 | Рукав | 700-46-2123-10 | 1 | 1 | 26 | |||
| 27 | Короб | 50-47-218СП | 1 | 1 | 27 | |||
| 28 | Корок | 700-40-9032 | 1 | 1 | 28 | |||
| 29 | Ремінь | 2105-13110090 | 2 | 2 | 29 | |||
| 30 | Опалювач XEROS | 282.110.250 | 1 | 1 | 30 | |||
| 31 | Прокладка | 700-40-9333 | 1 | 1 | 31 | |||
| 32 | Шайба | Шайба5Т65Г09 | 3 | 3 | 32 | |||
| 33 | Шайба | 31358-1 | 8 | 8 | 33 | |||
| 34 | Саморіз 5x20 | 1052500200 | 3 | 3 | 34 | |||
| 35 | Прокладка | 700-40-9332 | 1 | 1 | 35 | |||
| 36 | Прокладка | 700-40-9335 | 1 | 1 | 36 | |||
| 37 | Шайба | Шайба6Т65Г09 | 4 | 4 | 37 | |||
| 38 | Повітророзподільник | 50-47-44 | 1 | 1 | 38 | |||
| 39 | Затискач | 50-47-45 | 1 | 1 | 39 | |||
| 40 | Болт M6-6gx25.88.35.019 | БолтМ6-6gx25.88.35.019 | 1 | 1 | 40 | |||
| 41 | Корпус | 700-42-2791 | 1 | 1 | 41 | |||
| 42 | Ущільнення | 700-40-6523 | 1 | 1 | 42 | |||
| 43 | Шплінт | Шплинт3,2x18.019 | 1 | 1 | 43 | |||
| 44 | Ручка. | 700-42-2848 | 1 | 1 | 44 | |||
| 45 | Тяга | 50-47-217СП | 1 | 1 | 45 | |||
| 46 | Пружина | 700-38-2862 | 1 | 1 | 46 | |||
| 47 | Хомут черв'ячний | SGT10-32/9 | 1 | 1 | 47 |
