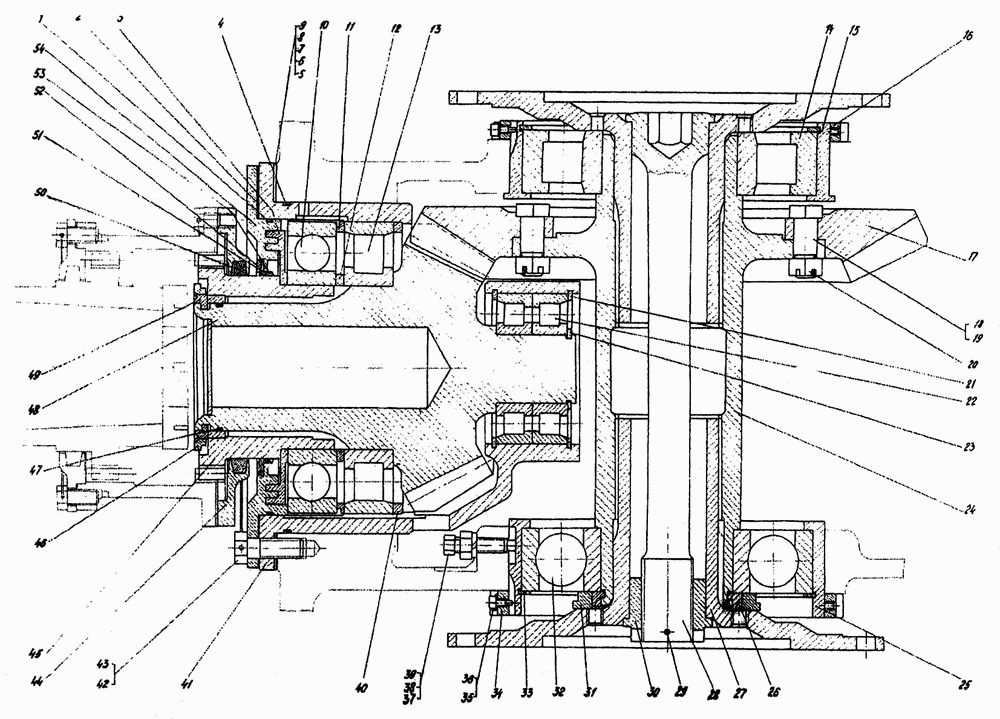

Головна передача
100%
Назва деталі
Кільце ущільнювальне
Заводський номер
700-40-7125
Кількість на модель
1
№
1
Назва деталі
Прокладка
Заводський номер
748-12-49
Кількість на модель
3
№
2
Назва деталі
Лабіринт
Заводський номер
748-12-70
Кількість на модель
1
№
3
Назва деталі
КІЛЬЦО
Заводський номер
700-40-3691
Кількість на модель
1
№
4
Назва деталі
Прокладка
Заводський номер
748-12-65
Кількість на модель
2
№
5
Назва деталі
Прокладка
Заводський номер
748-12-66
Кількість на модель
2
№
6
Назва деталі
Прокладка
Заводський номер
748-12-67
Кількість на модель
2
№
7
Назва деталі
Прокладка
Заводський номер
748-12-68
Кількість на модель
2
№
8
Назва деталі
Прокладка
Заводський номер
748-12-79
Кількість на модель
2
№
9
Назва деталі
Підшипник Л
Заводський номер
Подшипник 226Л [ГОСТ 8338-75]
Кількість на модель
1
№
10
Назва деталі
КІЛЬЦО
Заводський номер
748-12-46
Кількість на модель
1
№
11
Назва деталі
КІЛЬЦО
Заводський номер
748-12-47
Кількість на модель
1
№
12
Назва деталі
Підшипник М
Заводський номер
Подшипник 2226М [ГОСТ 8328-75]
Кількість на модель
1
№
13
Назва деталі
Підшипник М
Заводський номер
Подшипник 32322М [ГОСТ 8328-75]
Кількість на модель
1
№
14
Назва деталі
Стакан
Заводський номер
748-16-77
Кількість на модель
1
№
15
Назва деталі
Гайка кільцева
Заводський номер
748-16-52
Кількість на модель
1
№
16
Назва деталі
Шестерня конічна
Заводський номер
748-16-74
Кількість на модель
1
№
17
Назва деталі
Болт
Заводський номер
748-16-93
Кількість на модель
15
№
18
Назва деталі
Шплінт х
Заводський номер
Шплинт 4х32.019 [ГОСТ 397-79]
Кількість на модель
15
№
19
Назва деталі
Горіх
Заводський номер
700-30-2328
Кількість на модель
15
№
20
Назва деталі
Кільце стопорне
Заводський номер
748-12-5
Кількість на модель
2
№
21
Назва деталі
Підшипник К
Заводський номер
Подшипник 2311К [ГОСТ 8328-75]
Кількість на модель
2
№
22
Назва деталі
Кільце стопорне
Заводський номер
748-12-39
Кількість на модель
1
№
23
Назва деталі
Хаб
Заводський номер
748-16-75
Кількість на модель
1
№
24
Назва деталі
Стакан
Заводський номер
748-16-76
Кількість на модель
1
№
25
Назва деталі
Кільце розрізне
Заводський номер
748-16-129
Кількість на модель
2
№
26
Назва деталі
Фланець
Заводський номер
748-16-78
Кількість на модель
2
№
27
Назва деталі
Болт стяжний
Заводський номер
748-16-80
Кількість на модель
1
№
28
Назва деталі
Шплінт х
Заводський номер
Шплинт 5х71019 [ГОСТ 397-79]
Кількість на модель
1
№
29
Назва деталі
Горіх
Заводський номер
748-16-79
Кількість на модель
1
№
30
Назва деталі
Кільце замкове
Заводський номер
748-16-130
Кількість на модель
1
№
31
Назва деталі
Підшипник
Заводський номер
Подшипник 322 [ГОСТ 8338-75]
Кількість на модель
1
№
32
Назва деталі
Кільце стопорне
Заводський номер
700-39-58
Кількість на модель
2
№
33
Назва деталі
Гайка кільцева
Заводський номер
748-16-51
Кількість на модель
1
№
34
Назва деталі
Згинальна шайба
Заводський номер
700-31-544
Кількість на модель
2
№
35
Назва деталі
Гвинт стопорний
Заводський номер
700-35-2160
Кількість на модель
2
№
36
Назва деталі
Шайба ОТ Г
Заводський номер
Шайба 12 ОТ 65Г 09 [ГОСТ 6402-70]
Кількість на модель
1
№
37
Назва деталі
Нат М.Н.
Заводський номер
Гайка М12-7Н.6.019 [ГОСТ 5915-70]
Кількість на модель
1
№
38
Назва деталі
Гвинт ВМ- хН.
Заводський номер
Винт ВМ12-8gх50.14Н.019 [ГОСТ 1481-84]
Кількість на модель
1
№
39
Назва деталі
КІЛЬЦО
Заводський номер
748-12-45
Кількість на модель
1
№
40
Назва деталі
Стакан
Заводський номер
748-12-78
Кількість на модель
1
№
41
Назва деталі
Дріт для нокауту
Заводський номер
Проволока КО 1,6 [ГОСТ 792-67]
Кількість на модель
1
№
42
Назва деталі
Болт MxxxC.
Заводський номер
Болт 3М16х1,56gх45.88.38ХС.016 [ГОСТ 7796-70]
Кількість на модель
10
№
43
Назва деталі
Кришка
Заводський номер
748-12-74
Кількість на модель
1
№
44
Назва деталі
Муфта
Заводський номер
748-12-109СП
Кількість на модель
1
№
45
Назва деталі
Кільце стопорне
Заводський номер
748-12-20
Кількість на модель
1
№
46
Назва деталі
Кільце- - -
Заводський номер
700-40-3769
Кількість на модель
1
№
47
Назва деталі
Шестерня конічна
Заводський номер
748-12-72
Кількість на модель
1
№
48
Назва деталі
Кільце розрізне
Заводський номер
748-12-19
Кількість на модель
2
№
49
Назва деталі
Сальник
Заводський номер
748-12-54
Кількість на модель
1
№
50
Назва деталі
Манжета
Заводський номер
701-212-42
Кількість на модель
1
№
51
Назва деталі
Кільце натискне
Заводський номер
700-58-2475
Кількість на модель
1
№
52
Назва деталі
Пружина
Заводський номер
700-38-2787
Кількість на модель
1
№
53
Назва деталі
Кришка
Заводський номер
748-12-71
Кількість на модель
1
№
54
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кільце ущільнювальне | 700-40-7125 | 1 | 1 | 1 | |||
| 2 | Прокладка | 748-12-49 | 3 | 3 | 2 | |||
| 3 | Лабіринт | 748-12-70 | 1 | 1 | 3 | |||
| 4 | КІЛЬЦО | 700-40-3691 | 1 | 1 | 4 | |||
| 5 | Прокладка | 748-12-65 | 2 | 2 | 5 | |||
| 6 | Прокладка | 748-12-66 | 2 | 2 | 6 | |||
| 7 | Прокладка | 748-12-67 | 2 | 2 | 7 | |||
| 8 | Прокладка | 748-12-68 | 2 | 2 | 8 | |||
| 9 | Прокладка | 748-12-79 | 2 | 2 | 9 | |||
| 10 | Підшипник Л | Подшипник 226Л [ГОСТ 8338-75] | 1 | 1 | 10 | |||
| 11 | КІЛЬЦО | 748-12-46 | 1 | 1 | 11 | |||
| 12 | КІЛЬЦО | 748-12-47 | 1 | 1 | 12 | |||
| 13 | Підшипник М | Подшипник 2226М [ГОСТ 8328-75] | 1 | 1 | 13 | |||
| 14 | Підшипник М | Подшипник 32322М [ГОСТ 8328-75] | 1 | 1 | 14 | |||
| 15 | Стакан | 748-16-77 | 1 | 1 | 15 | |||
| 16 | Гайка кільцева | 748-16-52 | 1 | 1 | 16 | |||
| 17 | Шестерня конічна | 748-16-74 | 1 | 1 | 17 | |||
| 18 | Болт | 748-16-93 | 15 | 15 | 18 | |||
| 19 | Шплінт х | Шплинт 4х32.019 [ГОСТ 397-79] | 15 | 15 | 19 | |||
| 20 | Горіх | 700-30-2328 | 15 | 15 | 20 | |||
| 21 | Кільце стопорне | 748-12-5 | 2 | 2 | 21 | |||
| 22 | Підшипник К | Подшипник 2311К [ГОСТ 8328-75] | 2 | 2 | 22 | |||
| 23 | Кільце стопорне | 748-12-39 | 1 | 1 | 23 | |||
| 24 | Хаб | 748-16-75 | 1 | 1 | 24 | |||
| 25 | Стакан | 748-16-76 | 1 | 1 | 25 | |||
| 26 | Кільце розрізне | 748-16-129 | 2 | 2 | 26 | |||
| 27 | Фланець | 748-16-78 | 2 | 2 | 27 | |||
| 28 | Болт стяжний | 748-16-80 | 1 | 1 | 28 | |||
| 29 | Шплінт х | Шплинт 5х71019 [ГОСТ 397-79] | 1 | 1 | 29 | |||
| 30 | Горіх | 748-16-79 | 1 | 1 | 30 | |||
| 31 | Кільце замкове | 748-16-130 | 1 | 1 | 31 | |||
| 32 | Підшипник | Подшипник 322 [ГОСТ 8338-75] | 1 | 1 | 32 | |||
| 33 | Кільце стопорне | 700-39-58 | 2 | 2 | 33 | |||
| 34 | Гайка кільцева | 748-16-51 | 1 | 1 | 34 | |||
| 35 | Згинальна шайба | 700-31-544 | 2 | 2 | 35 | |||
| 36 | Гвинт стопорний | 700-35-2160 | 2 | 2 | 36 | |||
| 37 | Шайба ОТ Г | Шайба 12 ОТ 65Г 09 [ГОСТ 6402-70] | 1 | 1 | 37 | |||
| 38 | Нат М.Н. | Гайка М12-7Н.6.019 [ГОСТ 5915-70] | 1 | 1 | 38 | |||
| 39 | Гвинт ВМ- хН. | Винт ВМ12-8gх50.14Н.019 [ГОСТ 1481-84] | 1 | 1 | 39 | |||
| 40 | КІЛЬЦО | 748-12-45 | 1 | 1 | 40 | |||
| 41 | Стакан | 748-12-78 | 1 | 1 | 41 | |||
| 42 | Дріт для нокауту | Проволока КО 1,6 [ГОСТ 792-67] | 1 | 1 | 42 | |||
| 43 | Болт MxxxC. | Болт 3М16х1,56gх45.88.38ХС.016 [ГОСТ 7796-70] | 10 | 10 | 43 | |||
| 44 | Кришка | 748-12-74 | 1 | 1 | 44 | |||
| 45 | Муфта | 748-12-109СП | 1 | 1 | 45 | |||
| 46 | Кільце стопорне | 748-12-20 | 1 | 1 | 46 | |||
| 47 | Кільце- - - | 700-40-3769 | 1 | 1 | 47 | |||
| 48 | Шестерня конічна | 748-12-72 | 1 | 1 | 48 | |||
| 49 | Кільце розрізне | 748-12-19 | 2 | 2 | 49 | |||
| 50 | Сальник | 748-12-54 | 1 | 1 | 50 | |||
| 51 | Манжета | 701-212-42 | 1 | 1 | 51 | |||
| 52 | Кільце натискне | 700-58-2475 | 1 | 1 | 52 | |||
| 53 | Пружина | 700-38-2787 | 1 | 1 | 53 | |||
| 54 | Кришка | 748-12-71 | 1 | 1 | 54 |
