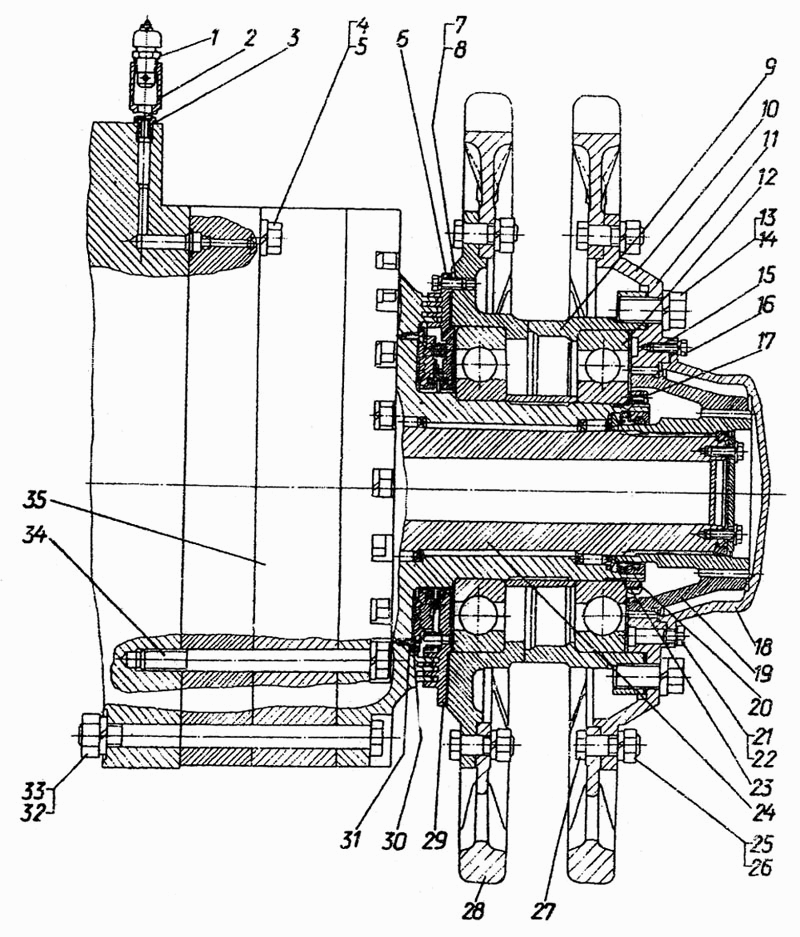

Редуктор бортовий із ведучим колесом
100%
Назва деталі
Колесо ведуче
Заводський номер
748-19-259СП
Кількість на модель
1
№
Назва деталі
Сапун
Заводський номер
01265СП
Кількість на модель
1
№
1
Назва деталі
Штуцер
Заводський номер
748-20-868
Кількість на модель
1
№
2
Назва деталі
Кільце х
Заводський номер
МН 4152-62
Кількість на модель
1
№
3
Назва деталі
Болт
Заводський номер
700-28-2472-01
Кількість на модель
2
№
4
Назва деталі
Шайба Г
Заводський номер
Шайба 27 65Г 09 [ГОСТ 6402-70]
Кількість на модель
23
№
5
Назва деталі
Ущільнення
Заводський номер
748-19-103СП
Кількість на модель
1
№
6
Назва деталі
Болт
Заводський номер
700-28-2343-01
Кількість на модель
8
№
7
Назва деталі
Шайба ОТ Г
Заводський номер
Шайба 12 ОТ 65Г 09 [ГОСТ 6402-70]
Кількість на модель
20
№
8
Назва деталі
Барабан
Заводський номер
748-19-118СП
Кількість на модель
1
№
9
Назва деталі
Муфта
Заводський номер
748-19-270
Кількість на модель
1
№
10
Назва деталі
Прокладка
Заводський номер
748-19-10
Кількість на модель
1
№
11
Назва деталі
Підшипник АК
Заводський номер
Подшипник 244АК [ГОСТ 8338-75]
Кількість на модель
2
№
12
Назва деталі
Болт
Заводський номер
700-28-2312
Кількість на модель
14
№
13
Назва деталі
Шайба Г
Заводський номер
Шайба 30 65Г 09 [ГОСТ 6402-70]
Кількість на модель
14
№
14
Назва деталі
Прокладка
Заводський номер
748-19-274
Кількість на модель
1
№
15
Назва деталі
Болт
Заводський номер
700-28-2173
Кількість на модель
12
№
16
Назва деталі
Гвинт ВМх- х
Заводський номер
Винт ВМ8х1-8gх18.58.019 [ГОСТ 17475-80]
Кількість на модель
3
№
17
Назва деталі
Кришка
Заводський номер
748-19-272
Кількість на модель
1
№
18
Назва деталі
Муфта
Заводський номер
748-19-321
Кількість на модель
1
№
19
Назва деталі
Горіх
Заводський номер
700-28-2317
Кількість на модель
1
№
20
Назва деталі
Корок
Заводський номер
700-37-317
Кількість на модель
1
№
21
Назва деталі
Стопорна шайба
Заводський номер
700-31-2560
Кількість на модель
1
№
23
Назва деталі
Втулка
Заводський номер
748-19-9
Кількість на модель
1
№
24
Назва деталі
Нат М.Н.
Заводський номер
Гайка М24-7Н.6.019 [ГОСТ 5915-70]
Кількість на модель
28
№
25
Назва деталі
Шайба Т Г
Заводський номер
Шайба 24 Т 65Г 09 [ГОСТ 6402-70]
Кількість на модель
28
№
26
Назва деталі
Болт
Заводський номер
700-28-2207
Кількість на модель
28
№
27
Назва деталі
Вінець
Заводський номер
748-19-1
Кількість на модель
2
№
28
Назва деталі
Прокладка
Заводський номер
748-19-11
Кількість на модель
1
№
29
Назва деталі
Прокладка
Заводський номер
748-19-22
Кількість на модель
1
№
30
Назва деталі
Гвинт
Заводський номер
700-35-553-01
Кількість на модель
12
№
31
Назва деталі
Болт
Заводський номер
700-28-2473
Кількість на модель
3
№
32
Назва деталі
Гайка MxH
Заводський номер
Гайка М27х2-7Н6.019 [ГОСТ 5915-70]
Кількість на модель
3
№
33
Назва деталі
Болт
Заводський номер
700-28-2472
Кількість на модель
18
№
34
Назва деталі
Редуктор бортовий
Заводський номер
748И9-250СП
Кількість на модель
1
№
35
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Колесо ведуче | 748-19-259СП | 1 | 1 | |||||
| 1 | Сапун | 01265СП | 1 | 1 | 1 | |||
| 2 | Штуцер | 748-20-868 | 1 | 1 | 2 | |||
| 3 | Кільце х | МН 4152-62 | 1 | 1 | 3 | |||
| 4 | Болт | 700-28-2472-01 | 2 | 2 | 4 | |||
| 5 | Шайба Г | Шайба 27 65Г 09 [ГОСТ 6402-70] | 23 | 23 | 5 | |||
| 6 | Ущільнення | 748-19-103СП | 1 | 1 | 6 | |||
| 7 | Болт | 700-28-2343-01 | 8 | 8 | 7 | |||
| 8 | Шайба ОТ Г | Шайба 12 ОТ 65Г 09 [ГОСТ 6402-70] | 20 | 20 | 8 | |||
| 9 | Барабан | 748-19-118СП | 1 | 1 | 9 | |||
| 10 | Муфта | 748-19-270 | 1 | 1 | 10 | |||
| 11 | Прокладка | 748-19-10 | 1 | 1 | 11 | |||
| 12 | Підшипник АК | Подшипник 244АК [ГОСТ 8338-75] | 2 | 2 | 12 | |||
| 13 | Болт | 700-28-2312 | 14 | 14 | 13 | |||
| 14 | Шайба Г | Шайба 30 65Г 09 [ГОСТ 6402-70] | 14 | 14 | 14 | |||
| 15 | Прокладка | 748-19-274 | 1 | 1 | 15 | |||
| 16 | Болт | 700-28-2173 | 12 | 12 | 16 | |||
| 17 | Гвинт ВМх- х | Винт ВМ8х1-8gх18.58.019 [ГОСТ 17475-80] | 3 | 3 | 17 | |||
| 18 | Кришка | 748-19-272 | 1 | 1 | 18 | |||
| 19 | Муфта | 748-19-321 | 1 | 1 | 19 | |||
| 20 | Горіх | 700-28-2317 | 1 | 1 | 20 | |||
| 21 | Корок | 700-37-317 | 1 | 1 | 21 | |||
| 23 | Стопорна шайба | 700-31-2560 | 1 | 1 | 23 | |||
| 24 | Втулка | 748-19-9 | 1 | 1 | 24 | |||
| 25 | Нат М.Н. | Гайка М24-7Н.6.019 [ГОСТ 5915-70] | 28 | 28 | 25 | |||
| 26 | Шайба Т Г | Шайба 24 Т 65Г 09 [ГОСТ 6402-70] | 28 | 28 | 26 | |||
| 27 | Болт | 700-28-2207 | 28 | 28 | 27 | |||
| 28 | Вінець | 748-19-1 | 2 | 2 | 28 | |||
| 29 | Прокладка | 748-19-11 | 1 | 1 | 29 | |||
| 30 | Прокладка | 748-19-22 | 1 | 1 | 30 | |||
| 31 | Гвинт | 700-35-553-01 | 12 | 12 | 31 | |||
| 32 | Болт | 700-28-2473 | 3 | 3 | 32 | |||
| 33 | Гайка MxH | Гайка М27х2-7Н6.019 [ГОСТ 5915-70] | 3 | 3 | 33 | |||
| 34 | Болт | 700-28-2472 | 18 | 18 | 34 | |||
| 35 | Редуктор бортовий | 748И9-250СП | 1 | 1 | 35 |
